Manuel d'utilisation SIPLACE SX1/ SX2 Éditions V2 et V3 5 Tâches sur l'automate de report À partir de la version logiciel le SR.713.1 Édition 12/2020 5.9 Effectuer une ronde de surveillance 265 5.9.3 contrôle d…
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.9 Effectuer une ronde de surveillance À partir de la version logicielle SR.713.1 Édition 12/2020
264
5
Contrôlez l'affichage d'état multicolore (n° 3 sur la fig. 5.9 - 1, page 263).
– S'il est vert, le module d'alimentation est prêt à être utilisé.
– S'il s'allume et apparaît en orange, un avertissement est transmis. Les LED s'allument
en conséquence.
– Si l'affichage d'état s'allume et apparaît en rouge, cela signifie qu'un défaut de fonction-
nement s'est présenté. Les LED s'allument en conséquence.
Un récapitulatif des affichages LED et d'état sur le panneau de commande est donné à
la section 5.11.1
, page 280. 5
Si l'affichage d'état est éteint, cela peut être dû aux motifs suivants : 5
– Le module d'alimentation ne se trouve pas dans la configuration actuelle.
– Le module d'alimentation est défectueux.
– Le module d'alimentation est désactivé (par exemple en raison d'une chute de la pres-
sion d'air).
5.9.2 Procéder à temps à l'épissure des bandes
5
5
ATTENTION
Problème avec le retrait du film de recouvrement !
Si le film de recouvrement est arraché, cela peut provoquer des problèmes quand on en-
lève le film de recouvrement.
NOTA
Épissure trop tardive des bandes
Une épissure des bandes peut conduire à des temps d'arrêt élevés
Procédez à temps à l'épissurage des bandes pour que les modules d'alimentation ne
soient pas vidés.
NOTA
Épissure prématurée des bandes
Une épissure des bandes qui se produirait trop tôt peut faire en sorte que, lors de l'enrou-
lement de l'ancienne bande sur le nouveau rouleau, le rouleau soit trop plein, la bande
glisse en-dehors du rouleau et se bloque. Ceci conduit à des erreurs de prise et des
temps d'arrêt machine importants.
Procédez à temps à l'épissure des bandes pour que l'ancienne bande et la nouvelle
ne s'accrochent pas.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.9 Effectuer une ronde de surveillance
265
5.9.3 contrôle des supports de CI
Contrôlez la position des supports de CI sur la table élévatrice :
– Veillez à ce que les supports de CI n'entrent pas en collision avec les composants sur la
face inférieure des circuits imprimés.
– Veillez en outre à ce que les supports de CI n'entrent pas en collision avec les mâchoires
du convoyeur de circuits imprimés.
– Nous recommandons d'utiliser l'option Smart Pin Support pour obtenir un positionne-
ment automatisé et précis des supports de CI. Voir section 6.15
, page 338.
5.9.4 Fixation pour le rouleau de bandes supplémentaire
5

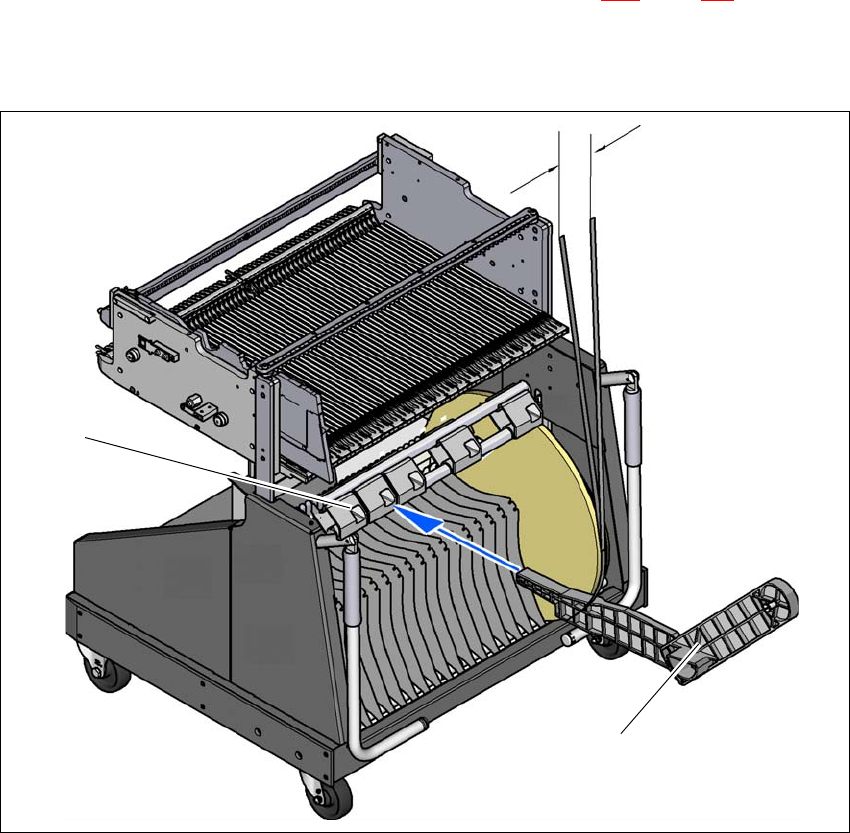

Fig. 5.9 - 2 Fixation pour le rouleau de bandes supplémentaire
(1) Fixation pour le rouleau de bandes supplémentaire, n° de référence 00141217-xx
(2) Dispositif de logement pour la fixation
5
Max. 60 mm
(1)
(2)
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.9 Effectuer une ronde de surveillance À partir de la version logicielle SR.713.1 Édition 12/2020
266
Les modules d'alimentation de la Série-X peuvent traiter des bandes sans problème si le décalage
latéral entre le module d'alimentation et le rouleau de bandes est inférieur à 60 mm. Au cas où,
en raison d'une configuration paramétrée, le décalage maximum autorisé ne pourrait être res-
pecté, nous recommandons d'utiliser la fixation pour un rouleau de bandes supplémentaire (n° 1).
Enfichez simplement la fixation dans le dispositif de logement (n° 2) et poussez-la, jusqu'à demeu-
rer en deçà du décalage maximum autorisé de 60 mm. Le chariot de composants a 5 dispositifs
de logement au total. Chaque fixation des rouleaux de bandes peut accueillir 2 rouleaux de
bandes de sorte à pouvoir positionner jusqu'à dix rouleaux de bandes 15" (381 mm) au-dessus
du conteneur de bandes.
5.9.5 Insérer les tôles de séparation dans le conteneur de bandes
La tôle de séparation a des bords distincts et peut être posée de deux manières différentes
dans le conteneur de bandes. En cas d'utilisation de tiges embrochables, la tôle de sépara-
tion avec les évidements prévus pour accueillir les tiges embrochables pointe vers le haut
(voir n° 4 sur la fig. 5.9 - 3
). Si vous n'utilisez pas de tiges embrochables, le bord arrondi de
la tôle de séparation pointe vers le haut (voir n° 5 sur la fig. 5.9 - 3
).
Installez les tôles de séparation de la manière indiquée sur la fig. 5.9 - 3 et n'oubliez pas que
la plus petite division du conteneur de bandes est une division par deux. Ceci évite les erreurs
de prise.
Vérifiez que les tôles de séparation occupent la même position d'encliquetage sur l'ensemble
des trois barres de guidage. Sinon, la tôle de séparation s'inclinera ou se pliera.
