4.3.7.3 Distance entre des pieds de la machine à l'automate de report et au WPC5/WPC6

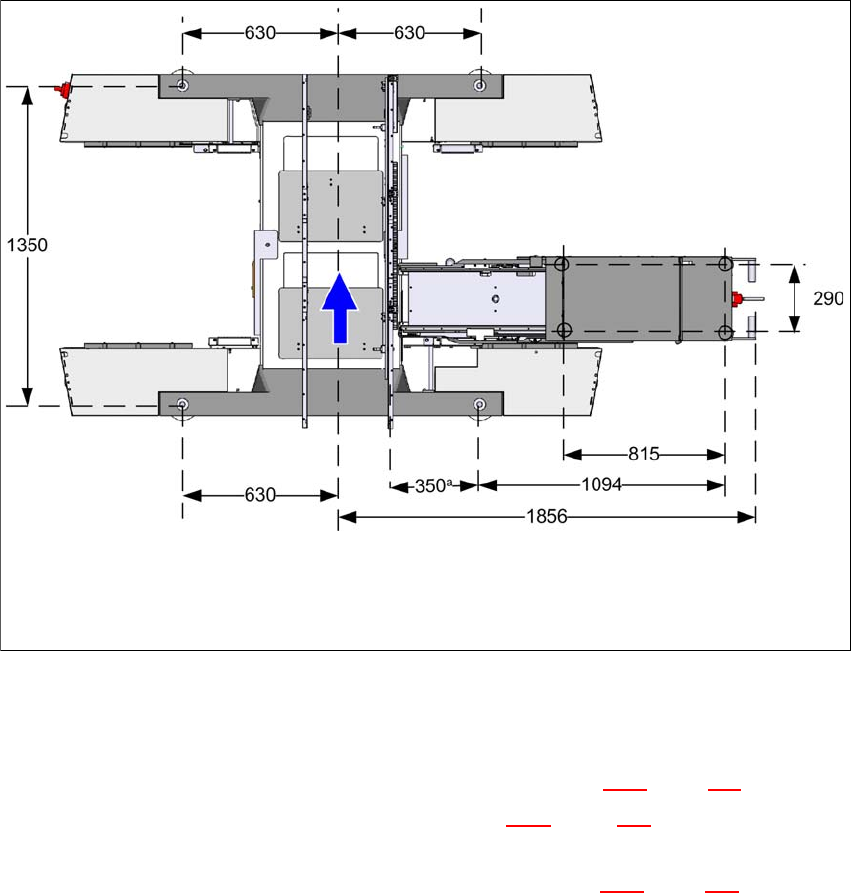

Fig. 4.3 - 7 Distance entre des pieds de la machine à l'automate de report et au WPC5/WPC6 en millimètres

4.3.8 Intégration de l'automate de report dans la ligne



Respectez les avertissements généraux décrits dans la section 4.3.1, page 205.

 Observez les avertissements fournis dans la section 4.3.2 , page 206 pour le transport de

l'automate de report.

 Vous trouverez des outils et moyens auxiliaires dans la section 4.3.5, page 209.

4.3.8.1 Alignement et ajustage de l'automate de report au sein de la ligne

 Soulevez l'automate de report à l'aide du chariot élévateur à fourche jusqu'à ce que les pieds

de machine ne touchent plus le sol.

 Déterminez la hauteur de convoyeur de CI des automates de report de la ligne puis réglez

approximativement la hauteur à l'aide du boulon à six pans destiné au réglage de la hauteur.

 Montez le cas échéant les pieds de la machine pour chaque hauteur du convoyeur de CI (voir

4.3.6 sur la page 210).

a) La cote dépend de la position de la mâchoire fixe.

Toutes les cotes sont en mm.

Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service

À partir de la version logicielle SR.713.1 Édition 12/2020 4.3 Installer l'automate de report

217

 Positionnez l'automate de report avec le chariot élévateur à fourche sur l'emplacement libre

dans la ligne.

 Veillez alors à ce que les convoyeurs de CI soient alignés puis contrôlez l'écart avec l'auto-

mate de report précédent.

 Alignez l'automate de report à l'aide du niveau à bulle de la machine sur l'axe des X et des Y

(voir 4.3.9 en page 218).

 Alignez les convoyeurs de CI à l'aide des platines auxiliaires longues. Amener ce faisant l'au-

tomate de report dans sa position définitive. La platine auxiliaire longue doit pouvoir se dé-

placer de façon sûre et sans bloquer dans le convoyeur de CL de l'automate de report

adjacent.

 A l'aide du niveau à bulle de la machine, contrôlez encore une fois les axes X et Y et corrigez-

les le cas échéant en ajustant la hauteur des pieds de la machine.

 Serrez à fond les pieds de la machine au niveau de la vis de serrage avec un couple de 130

Nm.

 Avec un marteau, tapez contre les pieds afin de contrôler la force portante des pieds de la

machine.

 A l'aide du niveau à bulle de la machine, contrôler encore une fois les axes X et Y.

AVERTISSEMENT

Risque d'endommagement !

Un choc rapide sur un côté des pieds de la machine mène à des déformations sur la fixa-

tion des pieds de la machine.

 Abaissez l'automate de report lentement.

 Faites contrôler par une deuxième personne que les pieds de machine reposent bien

simultanément sur le sol

4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3

4.3 Installer l'automate de report À partir de la version logicielle SR.713.1 Édition 12/2020

218

4.3.9 Alignement de l'automate de report à l'aide du niveau à bulle de la machine

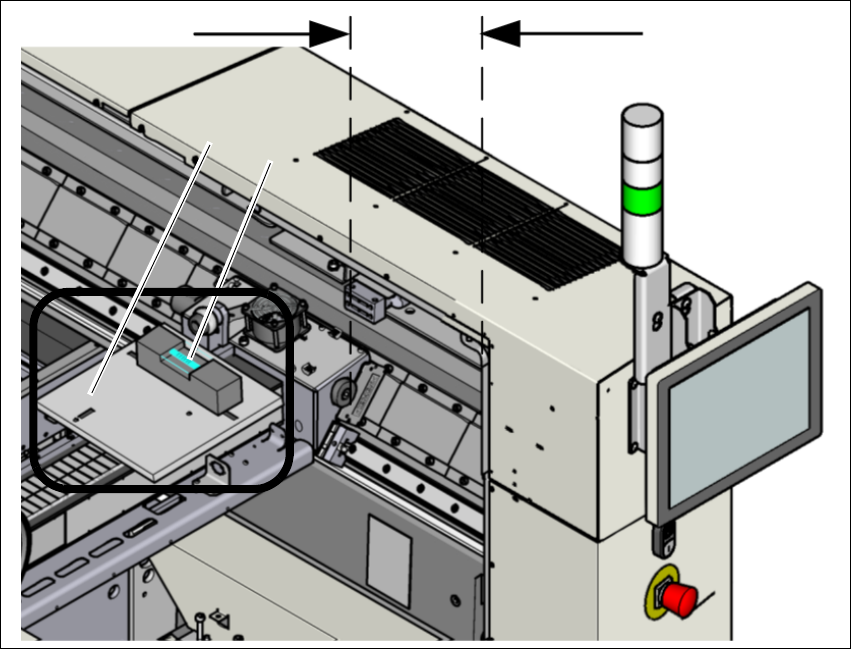

Fig. 4.3 - 8 Réglage de l'automate de report dans le sens des X et des Y - installation de mesure

 La mesure s'effectue sur le portique 1.

 Sur l'axe des Y, glissez le portique vers l'intérieur. L'écart entre les butoirs doit s'élever à 300

mm env. (correspond à env. 4 ou 5 points rouges sur le rail de guidage).

 Positionnez la plaque d'appui (1) sur le portique de manière à ce que les 3 goupilles d'appui

reposent sur les surfaces libres entre la surface de roulement et les aimants. Veillez alors à

ce que les 3 goupilles d'arrêt reposent de manière homogène.

 Placez le niveau à bulle de la machine (précision de mesure de 0,02 mm) sur la plaque d'ap-

pui puis mesurez à 3 emplacements

– l'alignement de l'axe des Y sur le côté du palier libre et sur le côté du palier fixe,

– l'alignement de l'axe des X au centre du portique X. La fixation de la tête doit se trouver

au centre du portique X.

300 mm

(1)

(
