5 Tâches sur l'automate de repor t Manuel d'utilisation SIPLACE S X1/SX2 Éditions V2 et V3 5.15 Coupler ou découpler les chariots de composants À partir de la version logicielle SR.713.1 Édition 12/2020 288 5 F…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.15 Coupler ou découpler les chariots de composants
287
5.15.2 Découpler le chariot de composants
Sélectionner dans la vue de base du logiciel de la station l'icône Module d'alimenta-
tion...
et l'icône
Emplacements.
5

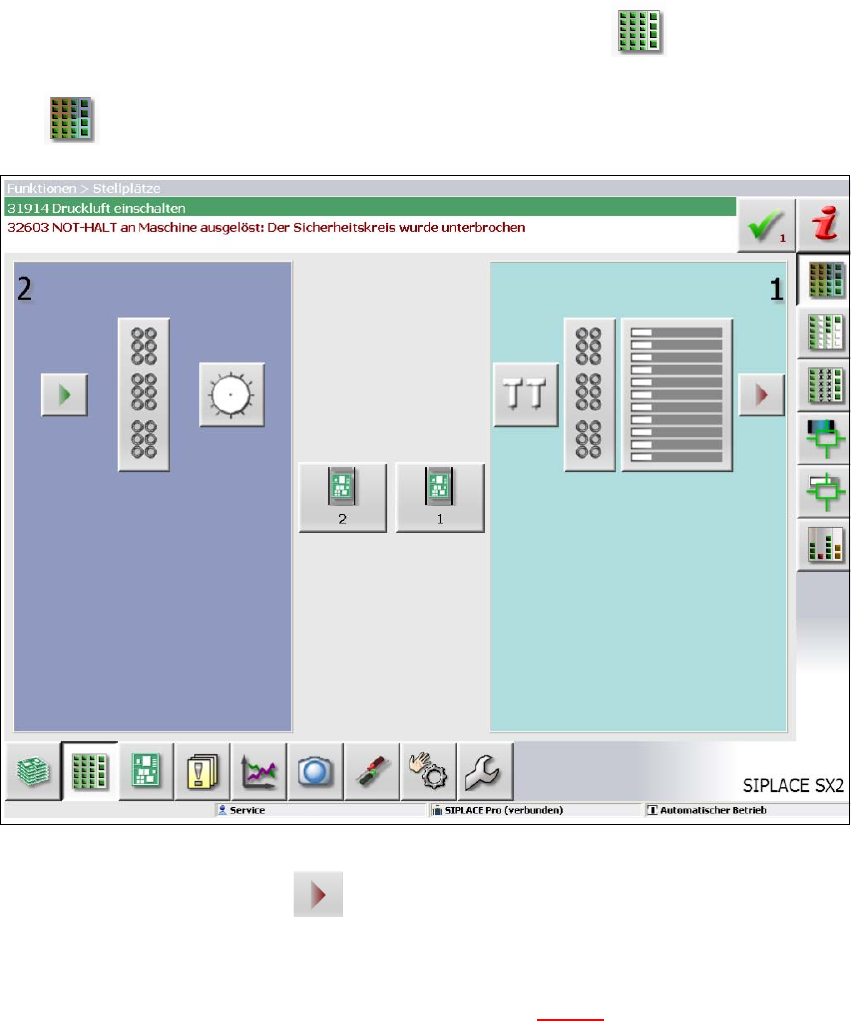

Fig. 5.15 - 2 Emplacements SR GUI
5
Cliquez sur le pictogramme pour le déverrouillage de l'emplacement correspondant
puis attendez jusqu'à ce que le dispositif de verrouillage s'ouvre. De plus amples informations
sont disponibles dans l'aide en ligne du logiciel du poste.
Basculez les deux poignées vers le haut (n° 1 sur la fig. 5.15 - 3).
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.15 Coupler ou découpler les chariots de composants À partir de la version logicielle SR.713.1 Édition 12/2020
288
5

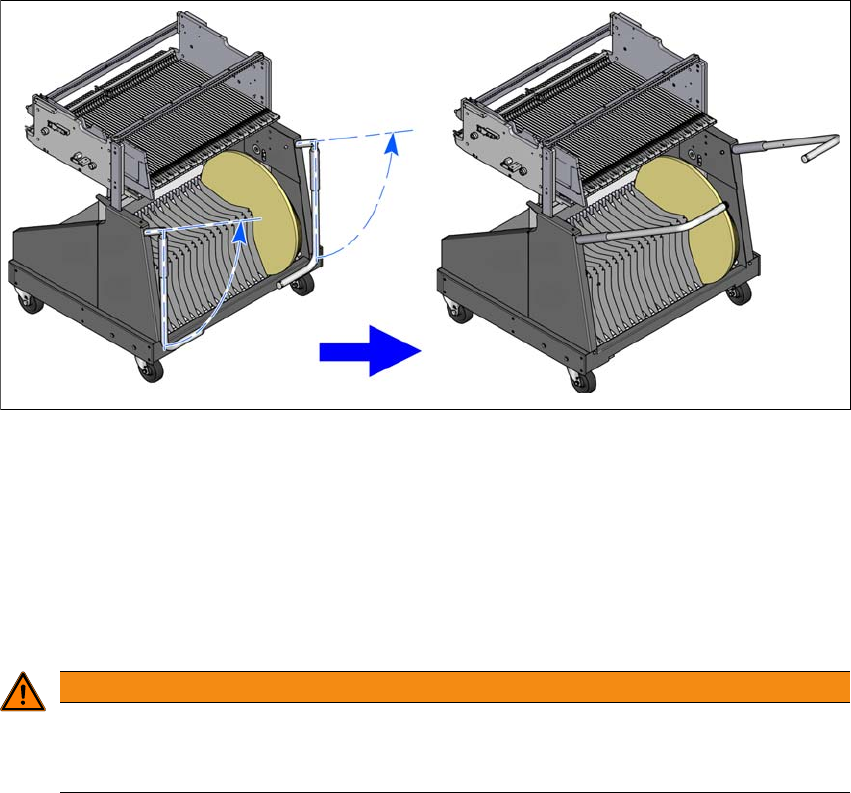

Fig. 5.15 - 3 Chariots de composants - faire pivoter les poignées vers le haut pour pousser
Tirez le chariot de composants des deux mains, par les poignées, hors de l'automate de re-
port.
5.15.3 Consignes de sécurité concernant le déplacement du chariot de compo-
sants
5
Lors du déplacement du chariot de composants, toujours le prendre par les poignées avec
les deux mains.
Veuillez noter qu'un chariot de composants reporté pleinement avec des modules d'alimen-
tation peut basculer, à partir d'une inclinaison de 20°, latéralement ou vers l'avant.
Veillez à ce que la surface sur laquelle vous déplacez le chariot ait dans tous les cas une in-
clinaison bien plus faible.
La base de l'automate de report ne doit pas présenter une inclinaison de plus de 0,63%. Ceci
correspond à une inclinaison de 5 mm sur une distance de 800 mm (p. ex. la largeur d'une
table à composants).
Veillez à ne pas entrer en collision avec des obstacles. Si la vitesse s'y prête, le chariot pour-
rait basculer vers l'avant.
AVERTISSEMENT
Prévention d'accidents !
Respectez impérativement les règles suivantes pour éviter des accidents lorsque vous
déplacez le chariot de composants.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.15 Coupler ou découpler les chariots de composants
289
5.15.4 Coupler le chariot de composants
5
Fig. 5.15 - 4 Coupler le chariot de composants
(1) Cliquets de verrouillage
(2) Réglage de la hauteur pour une adaptation précise à la hauteur de la machine
5
ATTENTION
Insertion du chariot de composants !
Lors de l'introduction du chariot de composants dans l'automate de report, veillez à
ce que les cliquets de verrouillage ne touchent pas d'obstacles.
(2)
(1)
