Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensi ons des stations À partir de la version logiciel le SR.713.1 Édition 12/2020 6.1 Changeur de pipettes 299 6.1.2.5 Position des changeurs de pipettes p…
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.1 Changeur de pipettes À partir de la version logicielle SR.713.1 Édition 12/2020
298
6.1.2.3 Magasin de pipettes avec 9 garages pour pipettes 28xx
6

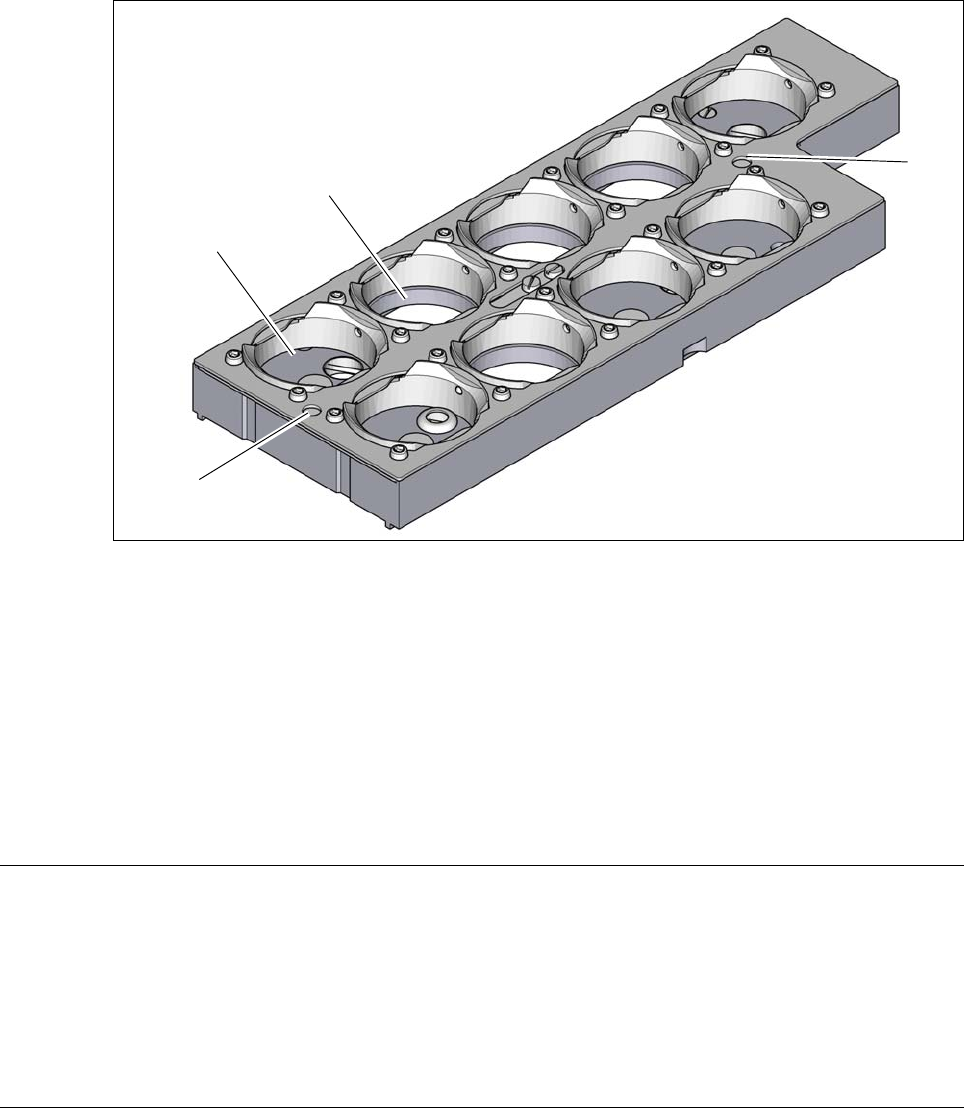

Fig. 6.1 - 5 Magasin de pipettes pour pipettes 28xx
(1) 5 garages pour pipettes 28xx avec une longueur maximale de pipette de 12,5 mm
(numéros de garages 1, 5, 6, 8 et 9)
(2) 4 garages pour pipettes 28xx avec une longueur maximale de pipette de 16,5 mm
(numéros de garages 2, 3, 4 et 7)
(3) Repères (visibles uniquement lorsque la plaque de verrouillage est visible)
6.1.2.4 Caractéristiques techniques
6
(1)
(2)
(3)
(3)
Changeur de pipettes pour la SIPLACE MultiStar
Nombre de magasins par emplacement
*a
4
Nombre maximal de magasins par emplacement 69
Configuration standard par emplacement 3 magasins à 60 pièces Garages à pipettes 20xx
1 magasin à 9 pièces Garages à pipettes 28xx
Types de pipettes 20xx, 28xx
*)a Tous les magasins doivent toujours être configurés sur le changeur de pipettes.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.1 Changeur de pipettes
299
6.1.2.5 Position des changeurs de pipettes pour la SIPLACE MultiStar
6

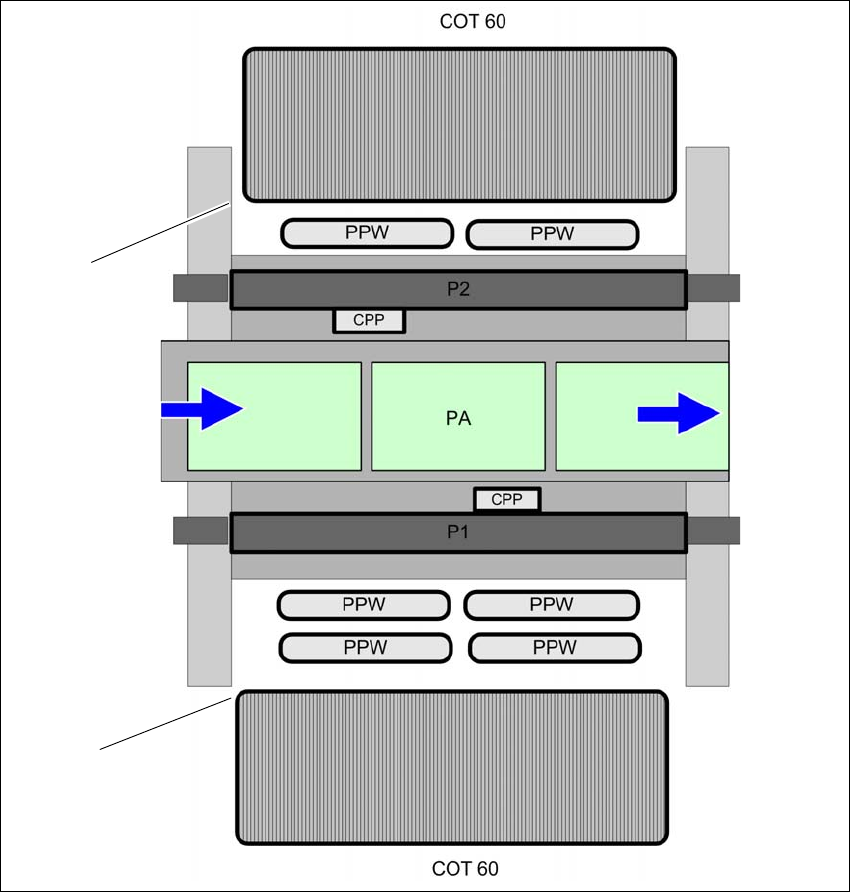

Fig. 6.1 - 6 Position du changeur de pipettes SIPLACE MultiStar – Exemple
6
(1) Chariot de composants sur la position intérieure
(2) Chariot de composants sur la position extérieure
(PPW) Changeur de pipettes
(PA) Zone de report
(1)
(2)
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.1 Changeur de pipettes À partir de la version logicielle SR.713.1 Édition 12/2020
300
6.1.3 Montage du changeur de pipettes C&P20 P / C&P20 P2 / CPP
Chaque changeur de pipettes est fixé sur le dispositif d'alimentation des chariots de composants.
Orientez le changeur de pipettes, de sorte que la face oblique soit tournée ver le dispositif de
rentrée des chariots de composants.
6
6.1.3.1 Conseils d'utilisation
Si vous remplissez un magasin pour la première fois avec un certain type de pipettes, repé-
rez-le avec une étiquette adhésive.
6
Ouvrez la plaque de verrouillage et enfichez les pipettes dans les garages à pipettes.
Fermez la plaque de verrouillage pour que les pipettes ne puissent tomber hors des maga-
sins.
6
6
La programmation du changeur de pipettes est décrite dans le manuel d'utilisation SIPLACE
Pro.
AVERTISSEMENT
Risque d'écrasement de la tête en cas de configurations mixtes !
Lors des configurations mixtes, il y a un risque d'écrasement de la tête.
Pour chaque tête de report, installez uniquement le changeur de pipettes respectif
avec les magasins de pipettes de la tête de report correspondante.
NOTA
6
Remplissez les magasins en dehors de l'automate de report et changez systémati-
quement exclusivement des magasins complets.
ATTENTION
Remplissage des magasins !
Ne remplissez les magasins que lorsque toutes les pipettes qui se trouvent sur la
tête de Collect&Place ont été remises dans leurs magasins.
NOTA
Risque de coincement !
Lorsque des composants tombent sur les magasins, il y a un risque de coincement de la
plaque de verrouillage.
Évitez que des composants tombent sur les magasins.
C'est pourquoi vous nettoierez régulièrement les magasins et les emplacements
libres.
