2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.2 Panneaux d'avertissement À partir de la version logicielle SR.713.1 Édition 12/2020
52
2.2.7 Panneaux d'avertissement de l'alimentation électrique
2
Pos. W 012 sur la fig. 2.2 - 8, page 52, n° de référence 03009345-01 (nombre par automate de
report : 3).
Pos. W 012 sur la fig. 2.2 - 10
, page 54, n° de référence 03009345-01 (nombre par automate de
report : 2).

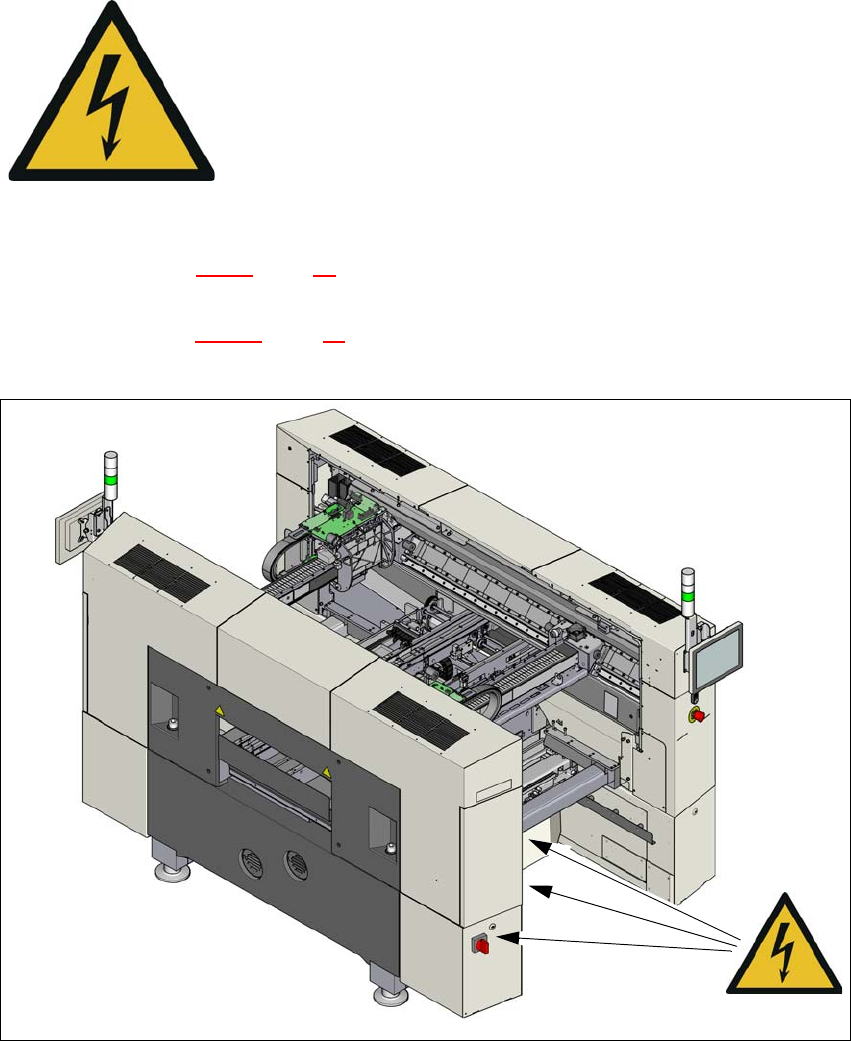

Fig. 2.2 - 8 Panneau d'avertissement W 012, capot vers l'alimentation électrique
Pos. W 012, sur le capot latéral vers l'alimentation électrique
Pos. W 012, sur le capot inférieur
Pos. W 012 capot de l'emplacement de montage de la pompe à vide
TENSIONS DANGEREUSES !
Les pièces marquées sont sous tension même en cas de mise
hors circuit à l'interrupteur principal.
Avant d'entreprendre des travaux de service, déconnecter l'auto-
mate de report.
Région ALÉNA : RISQUE D'ÉLECTROCUTION ET DE BRÛ-
LURE !
W 012
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.2 Panneaux d'avertissement
53
2.2.7.1 Panneaux d'avertissement W206, W250, W251 sur les faces intérieures des portes
des secteurs
2
Fig. 2.2 - 9 Signaux de danger sur les faces intérieures des portes des secteurs
Pos. W 001, sur l'intérieur des portes des secteurs, n° de référence 03131410-xx
Pos. W 024, sur l'intérieur des portes des secteurs, n° de référence 03155346-xx
Pos. W 012, sur l'intérieur des portes des secteurs, n° de référence 03155378-xx
Ne jamais mettre en marche l'automate de report sans que la bu-
tée ne soit installée ou que les portes ne soient fermées.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
sur l'intérieur de la porte
W 001, W 012, W 024
sur l'intérieur de la porte
(W 024)
(W 012)
(W 001)
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.2 Panneaux d'avertissement À partir de la version logicielle SR.713.1 Édition 12/2020
54
2.2.7.2 Panneaux d'avertissement sur l'alimentation électrique
2
Pos. W 220 sur la fig. 2.2 - 10, page 54, n° de référence 03114591-01 (nombre par automate de
report : 3).
Fig. 2.2 - 10 Panneau d'avertissement W 220 au niveau de l'alimentation électrique
– W 220 sur la batterie de condensateurs PCS417
– W 220 sur l' alimentation électrique convertisseur AC/DC (160 V DC/300 V DC).
– W 220 sur le capot de l'arrêt de sécurité (CSB)
2
2
TENSION DE RÉSEAU !
Couper le courant à l'interrupteur principal, débrancher la fiche
secteur et attendre 5 minutes jusqu'à ce que les condensateurs se
soient déchargés.
Région ALÉNA : RISQUE D'ÉLECTROCUTION ET DE BRÛ-
LURE !
W 220
W 220
