6.9 SIPLACE Very High Force TwinStar (VHF TH)
N° de référence 00519986-xx VHF TwinStar avec portique
6.9.1 Description
La SIPLACE Very High Force TwinStar est un développement technologique de la TwinStar stan-
dard. La SIPLACE Very High Force TwinStar convient pour le traitement de composants particu-
lièrement exigeants, gros et lourds.
Vous trouverez une description détaillée dans les « Instructions de montage - Kit de configu-
ration de tête VHF », n° de référence 00197270-xx.
6.9.2 Vue d'ensemble
6

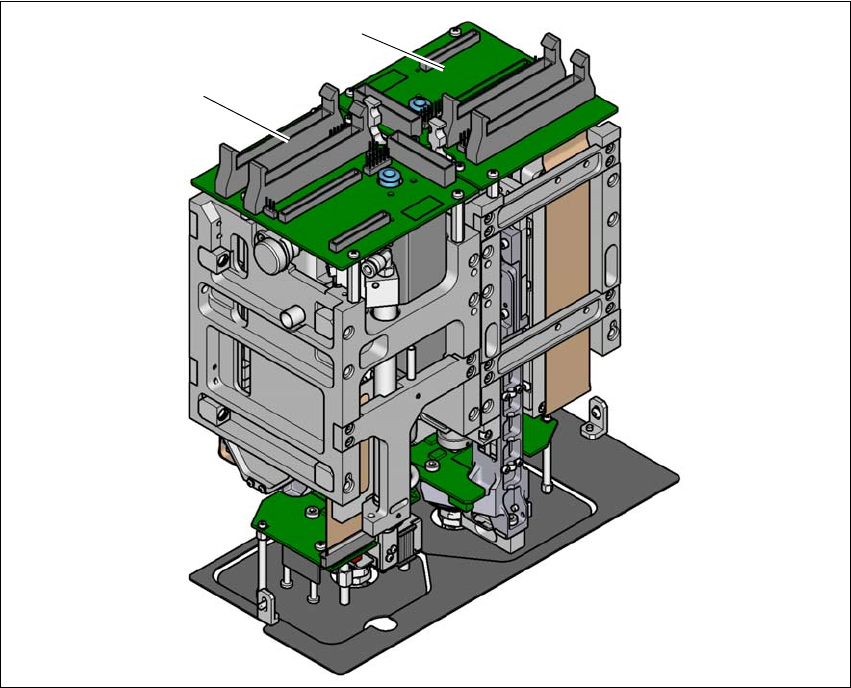

Fig. 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Module de prélèvement & de placement 1 (P&P1)
(2) Module de prélèvement & de placement 2 (P&P2)
2
1
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.9 SIPLACE Very High Force TwinStar (VHF TH)
331
6.9.3 Caractéristiques techniques
6
Autrement, les caractéristiques techniques de SIPLACE TwinStar et SIPLACE Very High Force
TwinStar concordent (voir section 3.7.6.1
, page 139).
Force de placement programmable
1,0 N - 15 N
2,0 N - 70 N
2,0 N -100 N
*a
*)a SIPLACE Very High Force Twin Star (VHF TH) avec numéro de référence 03096701-03 et package OSC
Hauteur max. de composants
50 mm
*b
*)b Hauteur de composant max. 50 mm, sur demande avec Very High Force TwinStar (VHF TH) et type de pi-
pettes 508.
Poids max. de composants
160 g à 300 g max.
*c
*)c Pour les composants jusqu'à 300 g, utiliser cette fonction pour mesurer et déterminer l'inertie de masse des
composants et des pipettes sur la station. Les valeurs d'inertie déterminées peuvent être stockées dans
l'éditeur des composants et l'éditeur des pipettes de SIPLACE Pro Desk. Recommandation : La fonction
permettant de mesurer le moment d'inertie de la masse pour les composants pesant 50 g ou plus.
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.10 Caméras fixes À partir de la version logicielle SR.713.1 Édition 12/2020
332
6.10 Caméras fixes
6.10.1 Caméra à composants stationnaire P&P, type 25 GigE (caméra FC)
N° de référence 03222727-xx Caméra à composants stationnaire, type 25 GigE
6

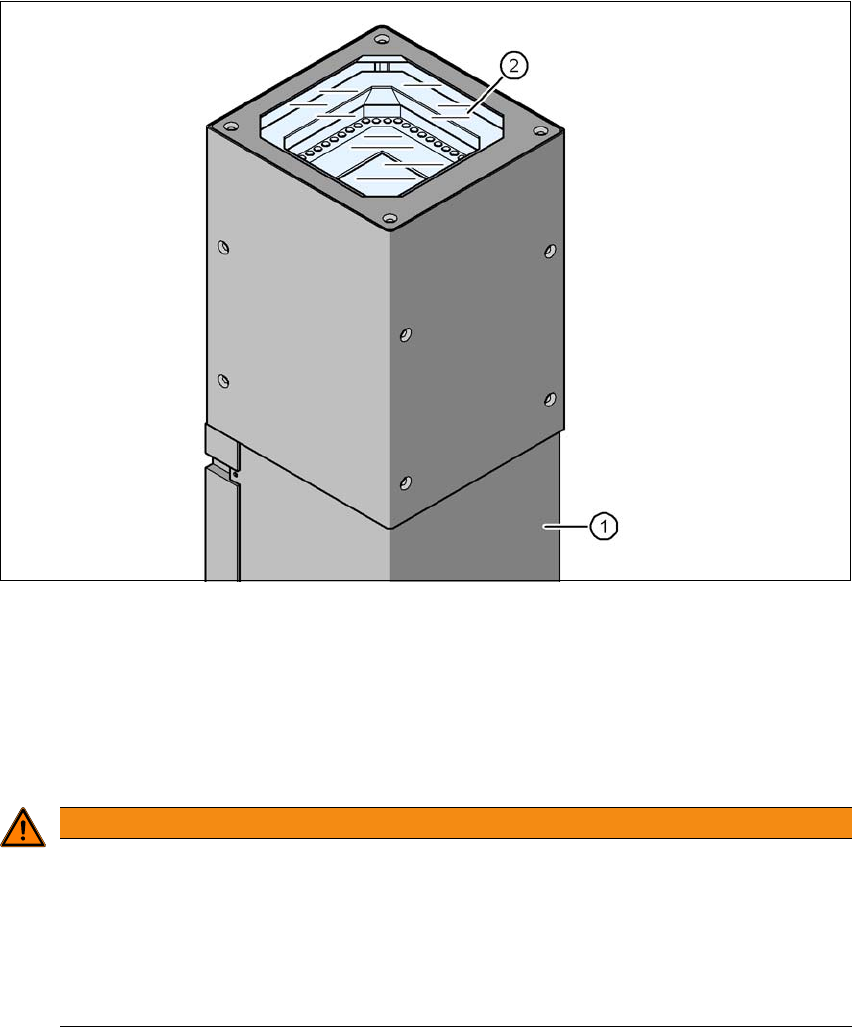

Fig. 6.10 - 1 Caméra à composants stationnaire P&P, type 25 GigE (caméra FC)
(1) Boîtier de caméra avec caméra intégrée et amplificateur de caméra
(2) Plaque de verre au-dessus des niveaux d'éclairage et optiques
6.10.1.1 Consignes de sécurité
6
AVERTISSEMENT
Risque de collision !
Lors d'un changement de la tête de report entre la TwinStar/VHF et la SpeedStar, la
SpeedStar entre en collision avec les boîtiers de caméra.
Démontez la caméra à composants fixe du TwinStar.
Lors d'un changement de la tête de report du TwinStar vers le MultiStar,on installe la
caméra à composants fixe dans la position inférieure.
