2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX 2 Éditions V2 et V3 2.2 Panneaux d'avertissement À part ir de la version logicielle S R.713.1 Édition 12/2020 64 2.2.13.2 Panneau d'avertiss…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.2 Panneaux d'avertissement
63
2.2.13 Panneau d'avertissement sur le convoyeur de circuits imprimés
2

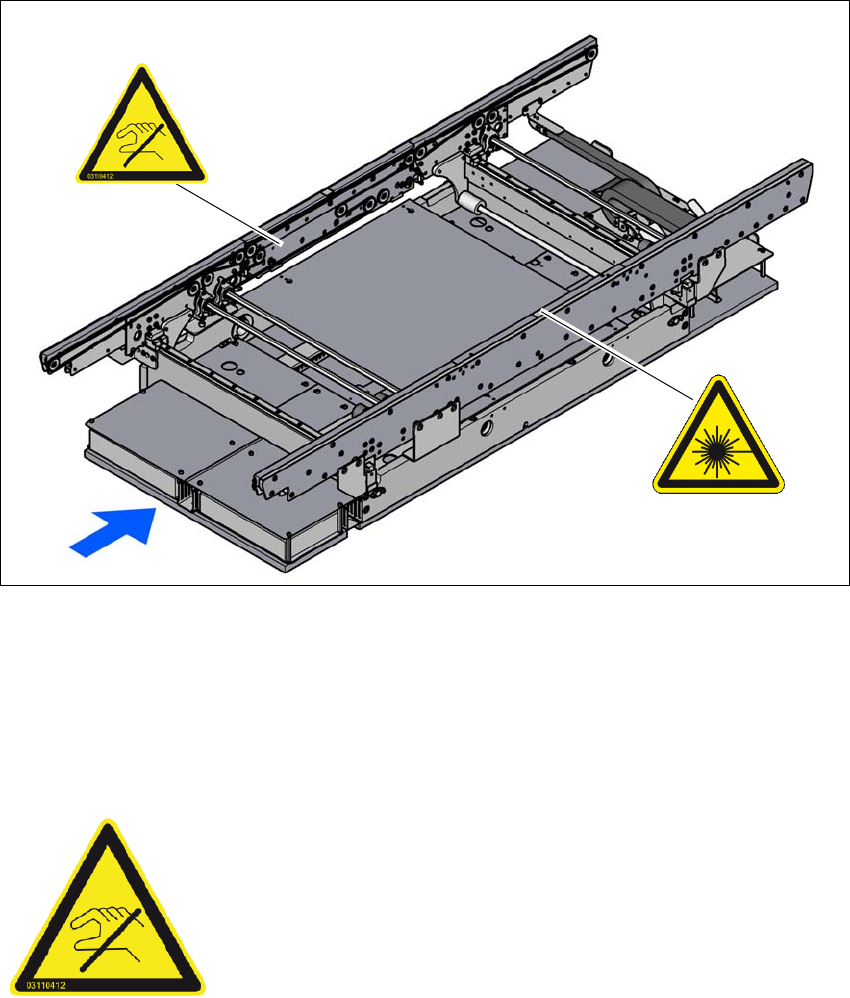

Fig. 2.2 - 16 Panneaux d'avertissement sur le convoyeur de CI (exemple convoyeur simple)
(1) Panneau d'avertissement « Mâchoires du convoyeur sensibles »
Pos. W 004, sur la barrière lumineuse à laser
2.2.13.1 Panneau d'avertissement « Mâchoires du convoyeur sensibles » sur la tôle de ser-
rage
2
N° de référence 03110412-01 (nombre : convoyeur simple 1, convoyeur double 2)
(1)
W 004
Mâchoires du convoyeur sensibles !
Les mâchoires du convoyeur sont très sensibles et ne doivent en
aucun cas être déplacées sans avoir à desserrer les freins.
Ceci peut entraîner des dommages irréparables sur les mâ-
choires du convoyeur.
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.2 Panneaux d'avertissement À partir de la version logicielle SR.713.1 Édition 12/2020
64
2.2.13.2 Panneau d'avertissement W 004
2
Pos. W 004 sur la fig. 2.2 - 16, page 63, n° de référence 03223713-01
(Nombre : convoyeur simple 1, convoyeur double 2)
2
RAYONNEMENT LASER
Classe de risque 2
Selon CEI 60825-1:2014
Ne pas regarder le rayon directement !
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.3 Classification des systèmes optiques
65
2.3 Classification des systèmes optiques
2.3.1 Classification de l'ensemble de la machine
2
2.3.1.1 Classification laser
Les modules suivants se voient affecter la catégorie de laser 2 :
2
Les modules suivants se voient affecter la catégorie de laser 3B :
2
L'automate de report opérationnel est affecté à la classe de risque 2.
Les classes de risque sont déterminées selon CEI 60825-1:2014.
Module Données
Détecteur de composants sur la SpeedStar Puissance de sortie optique maximale : < 1 mW
Longueur d'onde : 635 nm
Détecteur de composants sur la MultiStar
CPP
Puissance de sortie optique maximale : < 1 mW
Longueur d'onde : 635 nm
Barrières lumineuses à laser sur le
convoyeur de CI
Puissance de sortie optique maximale : < 1 mW
Longueur d'onde : 650 nm
Lecteur de codes-barres de circuits impri-
més 1D
(Datalogic DS1500)
Puissance de sortie optique maximale : --
Longueur d'onde : 658 nm
Module Données
Module laser de coplanarité 3D Puissance de sortie optique maximale : 60 mW
Longueur d'onde : 670 nm
Voir section 6.7
Module laser de coplanarité 3D,
page 326
.
