2.2.10 Panneaux d'avertissement sur la SIPLACE MultiStar CPP
2

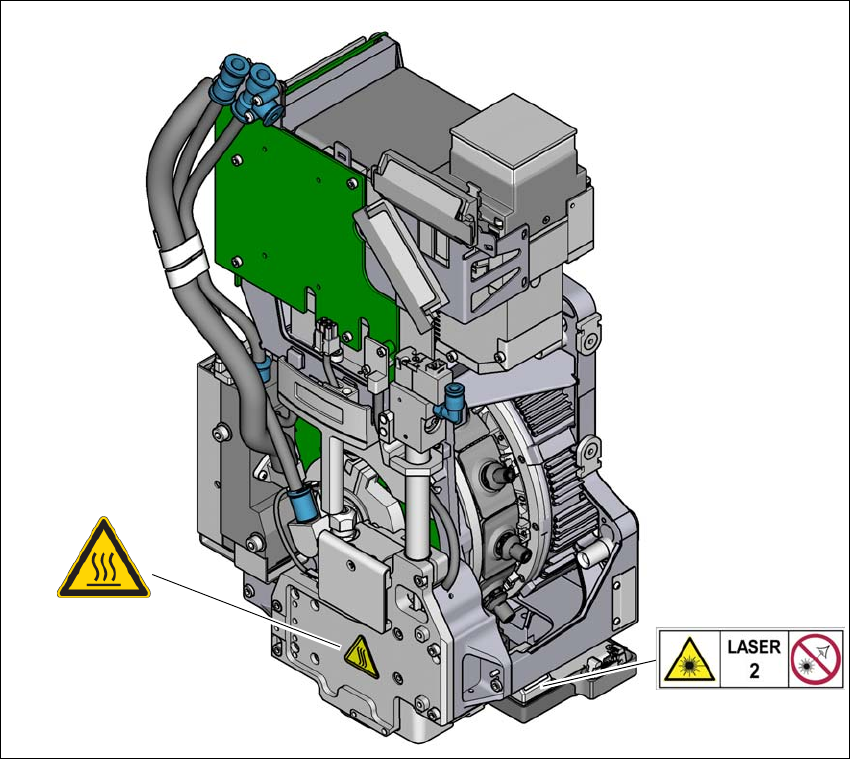

Fig. 2.2 - 13 Panneaux d'avertissement sur la SIPLACE MultiStar CPP
(1) Plaque indicatrice pour la température, n° de référence 03031926-01
Pos. Marquage laser - classe de risque 2, n° de référence 03155298-01
(1)
Marquage laser
Classe de risque 2
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.2 Panneaux d'avertissement À partir de la version logicielle SR.713.1 Édition 12/2020
60
2.2.10.1 Températures élevées sur la SIPLACE CPP
2
N° 1 sur la fig. 2.2 - 13, page 59 (nombre par SIPLACE CPP : 1)
2.2.10.2 Catégorie de laser 2 sur le capteur de composant
2
Pos. W catégorie de laser 2 sur la fig. 2.2 - 13, page 59, n° de référence 03134118-01 (nombre
par CPP : 1)
2
Températures élevées sur la SIPLACE CPP en fonctionnement permanent
Risque de brûlures dû à de hautes températures !
Sur la
commande Z (moteur linéaire) , des températures de surface élevées
peuvent être atteintes lors d'un fonctionnement permanent et à une tempé-
rature ambiante supérieure à 22 °C.
Il convient d'être prudent en touchant les pièces.
2
2
2
RAYONNEMENT LASER
Catégorie de laser 2
Selon CEI 60825-1:2014
Ne pas regarder le rayon directement !
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.2 Panneaux d'avertissement
61
2.2.11 Températures élevées sur la Head Control Unit (MHCU)
N° 1 sur la fig. 2.2 - 14, page 61 plaque indicatrice pour la température, n° de référence 03031926-
01 (selon la configuration de la tête, 2 à 4).
2
Fig. 2.2 - 14 Plaque de notification concernant la température sur la Head Control Unit (MHCU)
2
RISQUE DE BRÛLURES, HAUTE TEMPÉRATURE !
En cas de fonctionnement continu, le boîtier de la Head Control Unit (MHCU)
résiste aux températures élevées. Faire preuve de prudence au contact de
la Head Control Unit (MHCU).
(1)
(1)
