Manuel d'utilisation SIPLACE SX1/ SX2 Éditions V2 et V3 3 Caracté ristiques techniques et composants À partir de la version logiciel le SR.713.1 Édition 12/2020 3.11 C hariot de composants 183 3.1 1.9 Glissière d es…
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.11 Chariot de composants À partir de la version logicielle SR.713.1 Édition 12/2020
182
3.11.8.2 Diamètre maximum du rouleau de bande en fonction de la hauteur du convoyeur de
CI
3
3
Sans fixation pour le
rouleau de bandes
supplémentaire
Avec fixation pour le rouleau de bandes
supplémentaire
Hauteur du
convoyeur de CI
du chariot de
composants
Diamètre du rouleau de
bandes
Diamètre du rouleau de bandes
sans tige embrochable avec tige
embrochable
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
NOTA
Utilisation des tiges embrochables
Avec le chariot de composants de la série SIPLACE SX1/SX2, il n'est généralement pas
nécessaire d'installer des tiges embrochables.
Utilisez des tiges embrochables si le message d'erreur « Timeout » arrive plusieurs
fois au module d'alimentation X.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.11 Chariot de composants
183
3.11.9 Glissière des chutes de bande
3

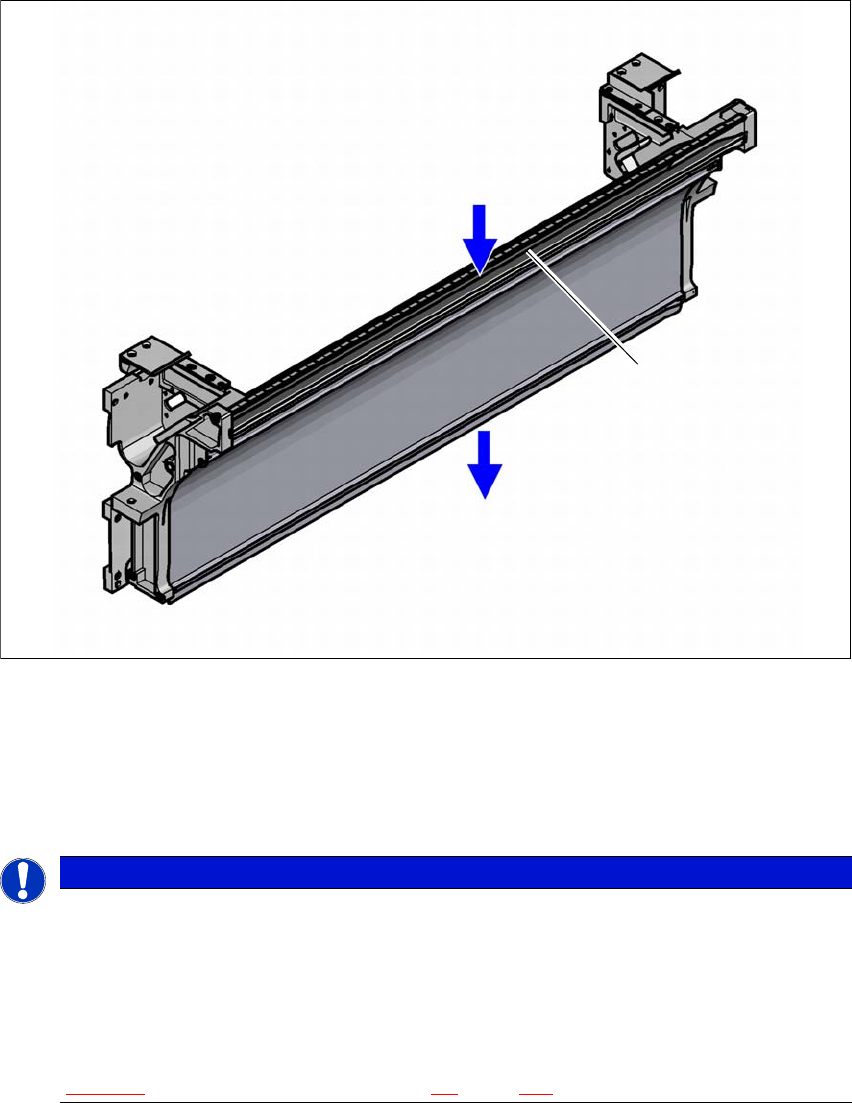

Fig. 3.11 - 9 Glissière des chutes de bande pour la rentrée du chariot de composants
3
3
NOTA
La glissière des chutes de bande pour la série SIPLACE SX1/SX2 peut uniquement être
installée sur la rentrée des chariots de composants de la série SIPLACE SX1/SX2 (voir
fig. 5.15 - 4
, page 289).
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.11 Chariot de composants À partir de la version logicielle SR.713.1 Édition 12/2020
184
3.11.10 Couloir de bandes vides sur le dispositif d'alimentation du chariot de com-
posants
Dans la version standard, le couloir de bandes vides peut guider les bandes avec une hauteur de
poche allant jusqu'à 12 mm au maximum jusqu'à la découpeuse de bandes pneumatique.
3
Fig. 3.11 - 10 Couloir de bandes vides sur le dispositif de rentrée du chariot de composants SIPLACE SX1/SX2
(1) Fente d'entrée pour les bandes vides
(2) Fente de sortie pour les bandes vides au-dessus de la découpeuse pneumatique
(3) Tôle de séparation pour les bandes < 12 mm, démontable pour les bandes > 12 mm
NOTA
Risque de blocage !
Pour les modules d'alimentation avec des poches basses à côté de modules d'alimenta-
tion avec des poches hautes, il y a un risque de blocage pour les bandes vides.
Ne pas positionner des modules d'alimentation avec des poches basses directement
à côté des modules d'alimentation avec des poches hautes.
Pour des poches de bandes supérieures à 12 mm, la tôle de séparation (n° 3 sur la fig.
3.11 - 10
) peut être enlevée (voir section 4.5, page 225).
(1)
(2)
(3)
