6.4.6 Rayons de manœuvre du WPC5/WPC6
6

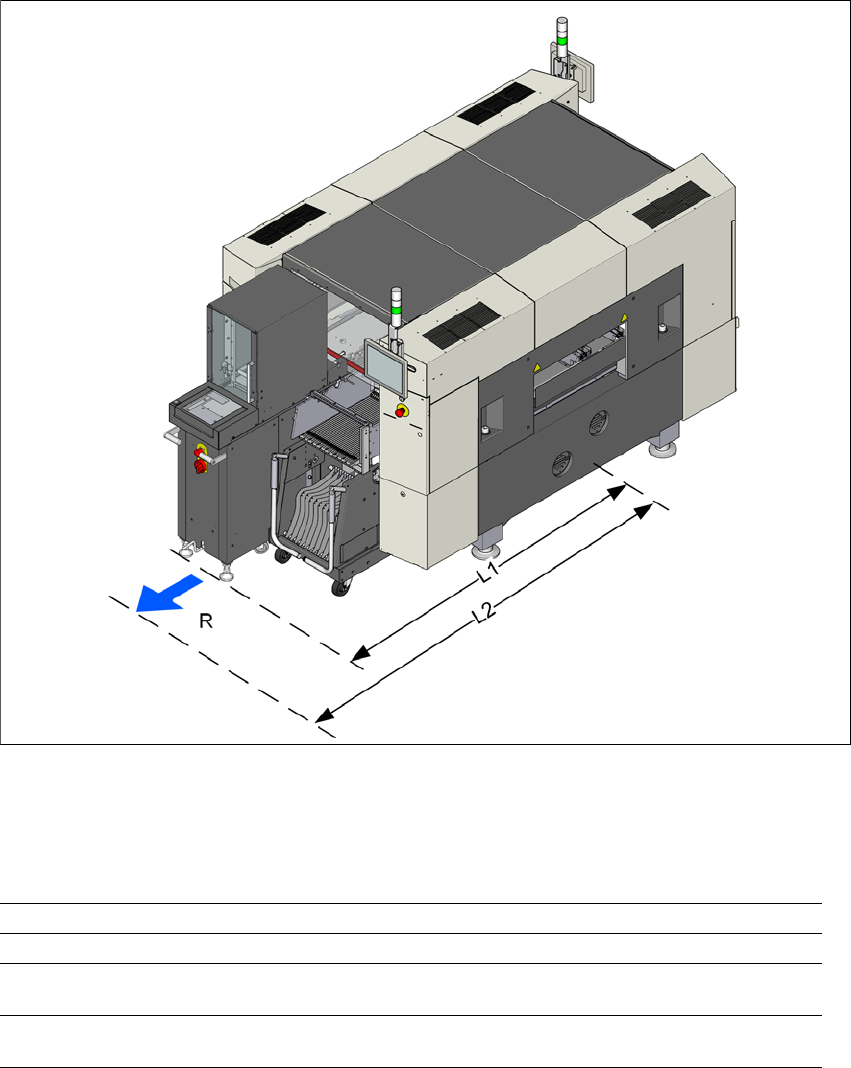

Fig. 6.4 - 2 Rayons de manœuvre du WPC5/WPC6 sur l'automate de report SX1/SX2
Les rayons de manœuvre R du WPC5/WPC6 sur l'automate de report SX1/SX2 sont comme suit :
6
Emplacement 1 Emplacement 2
Rayon de manoeuvre R 750 mm 750 mm
Distance L1 : centre de la
machine au bord extérieur WPC
1860 mm 1860 mm
Distance L2 : entre le centre de
la machine et le mur
2610 mm 2610 mm
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.4 Changeur de boîte alvéolée (WPC5/WPC6)
317
6.4.7 Consignes d'installation concernant le WPC5/WPC6
Le WPC5/WPC6 est couplé sur le côté gauche (emplacement 1 ou emplacement 2) de l'automate
de report SX.
6.4.8 Dimensions avec WPC5/WPC6
6

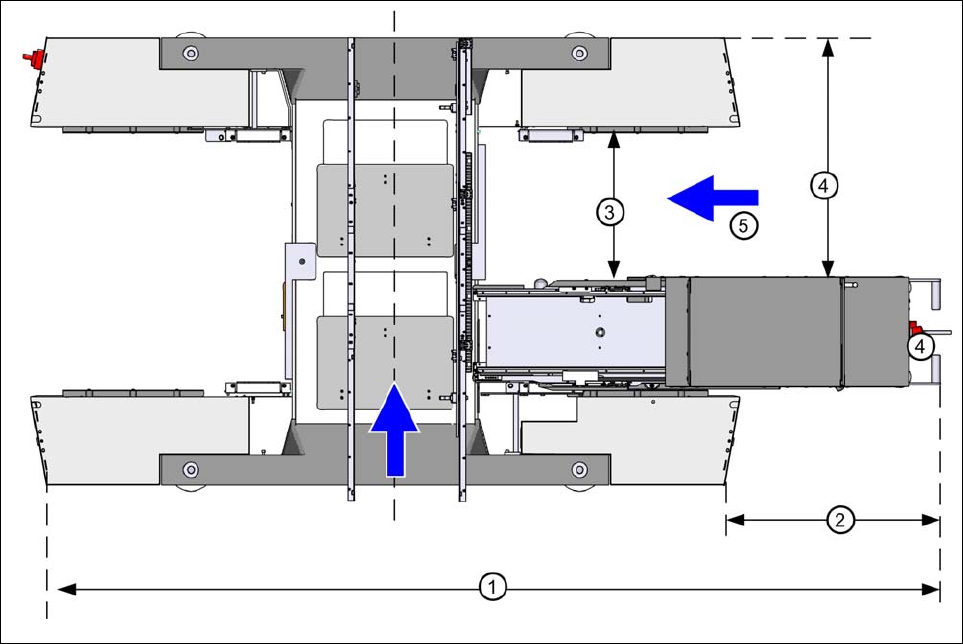

Fig. 6.4 - 3 Dimensions de l'automate de report SX avec WPC5/WPC6
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Emplacement pour le chariot de composants à 30 pistes
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.4 Changeur de boîte alvéolée (WPC5/WPC6) À partir de la version logicielle SR.713.1 Édition 12/2020
318
6.4.9 Organes de commande
6
Fig. 6.4 - 4 WPC - organes de commande
(1) Bouton d'ARRÊT D'URGENCE
(2) Interrupteur principal
(3) Manivelle de soulèvement et d'abaissement du châssis
(4) Porte de protection
(5) Réservoir de magasin
(6) Module Non-Stop (seulement WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
