6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 É ditions V2 et V3 6.1 Changeur de pipettes À partir de la version logicielle SR.71 3.1 Édition 12/2020 304 6.1.3.4 Changeur de pipettes « Rangée 2 » po…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.1 Changeur de pipettes
303
6
Positionnez le magasin sur les billes du bouton-poussoir (n° 5 sur la fig. 6.1 - 7, page 302).
Appuyez sur le magasin uniformément vers le bas, de sorte que les billes du bouton-poussoir
s'encliquètent en même temps dans tous les boutons-poussoirs.
6.1.3.3 Reconnaissance du positionnement
Chaque magasin du changeur de pipettes comporte deux repères pour déterminer la position.
6

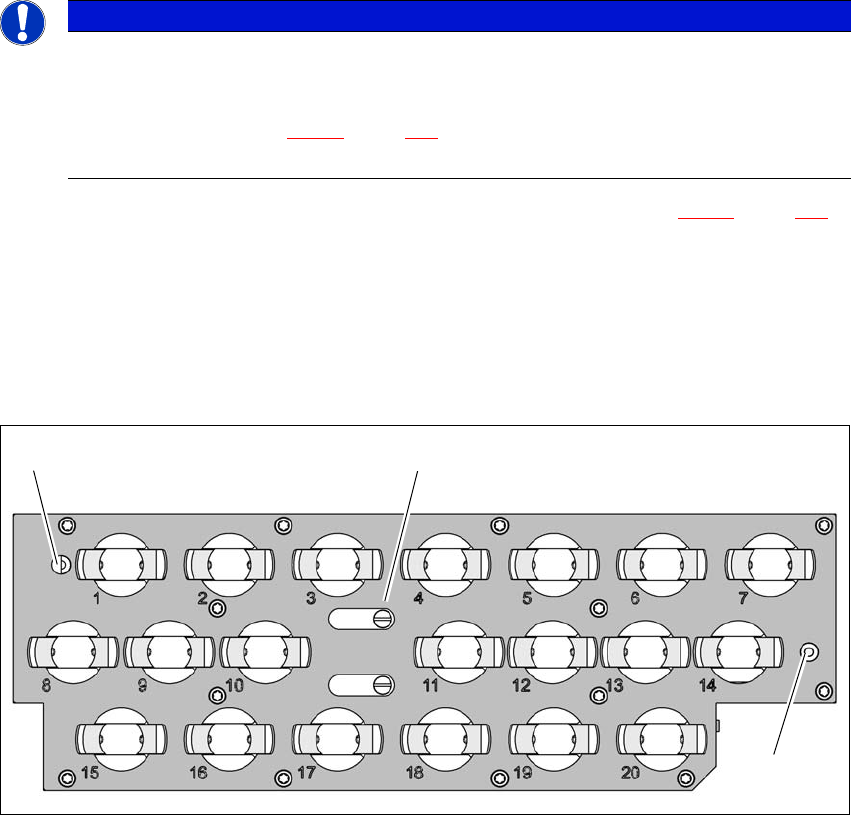

Fig. 6.1 - 8 Magasin de pipettes – numérotation des garages, repères de position et d'orientation
(1) Plaque de verrouillage en position « Magasin ouvert »
(2) Repères permettant de déterminer la position
NOTA
6
Déplacez la plaque de verrouillage en position « Magasin verrouillé ».
Avant sa mise en place, orientez le magasin de sorte que les goupilles de centrage
(n° 2 et 6 sur la fig. 6.1 - 7
, page 302) puissent glisser dans le trou de centrage et
dans le trou oblong.
(1)
(2)
(2)
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.1 Changeur de pipettes À partir de la version logicielle SR.713.1 Édition 12/2020
304
6.1.3.4 Changeur de pipettes « Rangée 2 » pour la SIPLACE MultiStar
N° de référence 00519842-xx Changeur de pipettes CPP pour Rangée 2, SX
Le changeur de pipettes « Rangée 2 » peut être installés sur les emplacements suivants :
automate de report SX :emplacements 1 et 2
L'ensemble de mise à jour contient, outre le changeur de pipettes, un jeu de montage.
6

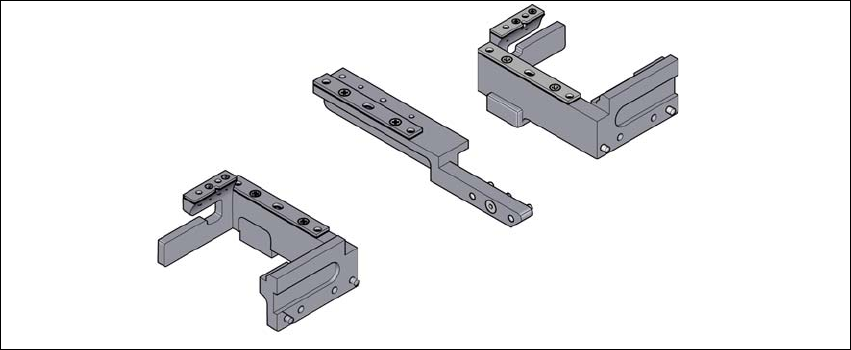

Fig. 6.1 - 9 Kit de montage pour le changeur de pipettes « Rangée 2 »
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.1 Changeur de pipettes
305
6.1.4 Changeur de pipettes pour la SIPLACE TwinStar
N° de référence 03005191-xx Magasin pour 2 pipettes
N° de référence 03001807-xx Magasin pour 1 pipette
6

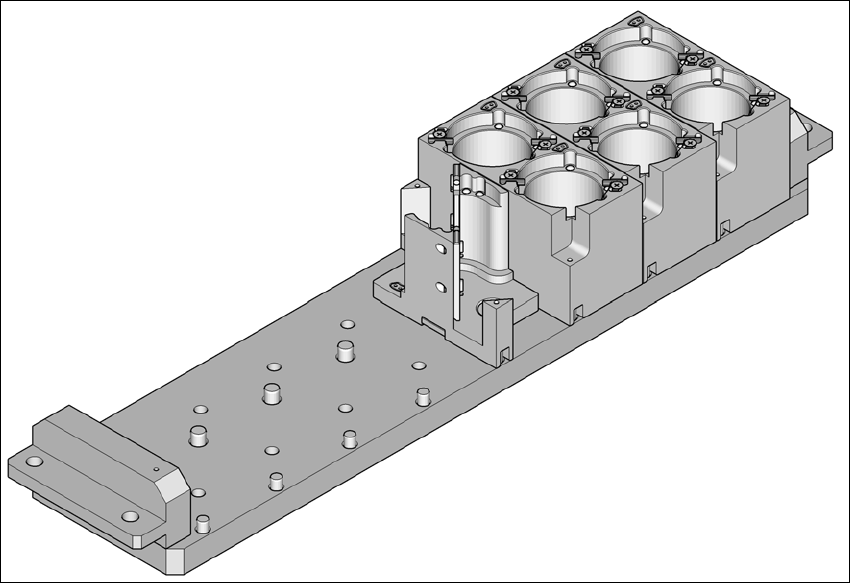

Fig. 6.1 - 10 Changeur de pipettes pour la SIPLACE TwinStar
6.1.4.1 Description
Ce changeur de pipettes peut accepter jusqu'à 12 magasins de pipettes. Deux types de magasins
sont disponibles : magasins standard et magasins pour pipettes spéciales ou pinces. Les maga-
sins reposent sur un support commun. Ils sont respectivement centrés avec deux goupilles cylin-
driques et fixés avec deux vis à tête fraisée.
