Manuel d'utilisation SIPLACE SX1/ SX2 Éditions V2 et V3 5 Tâches sur l'automate de report À partir de la version logiciel le SR.713.1 Édition 12/2020 5.10 C onfigurer les modules d'alimentation 273 Surve…
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.10 Configurer les modules d'alimentation À partir de la version logicielle SR.713.1 Édition 12/2020
272
5.10.3.2 Installer le module d'alimentation X sur la table à composants
5

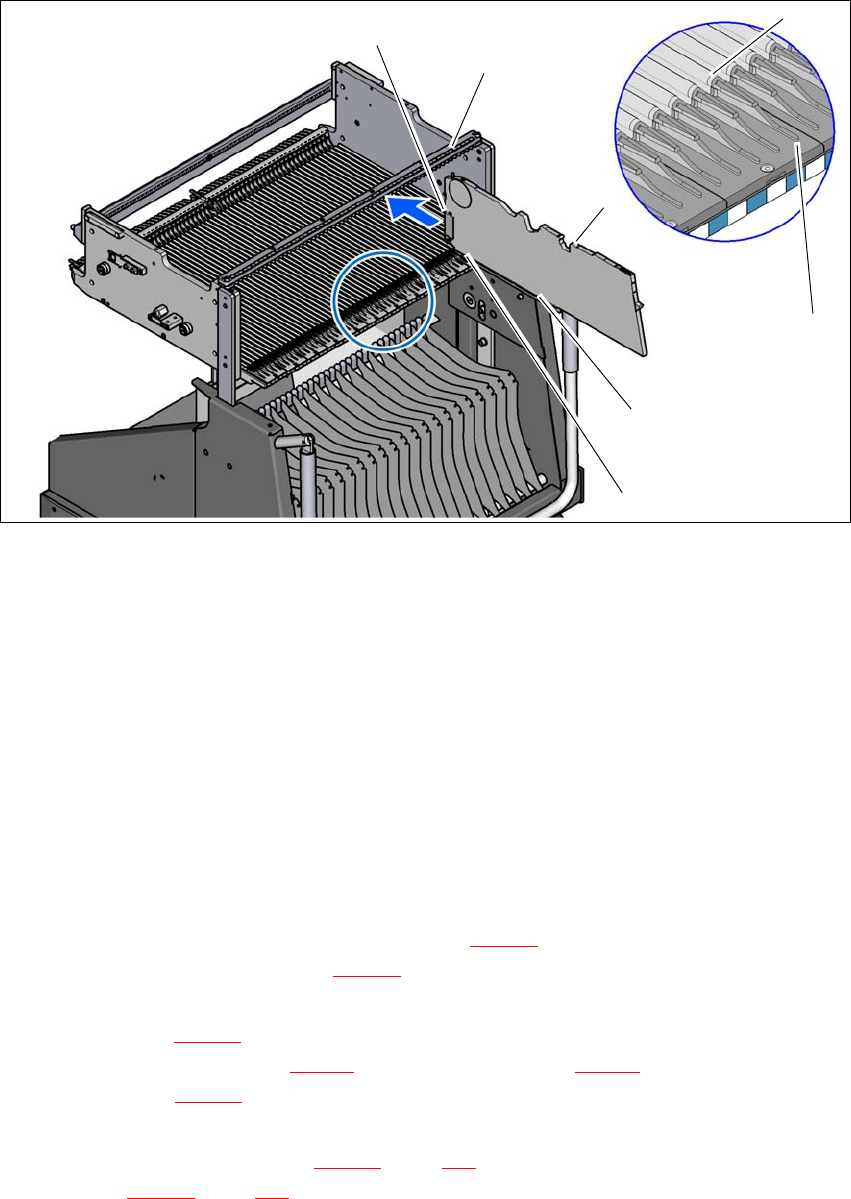

Fig. 5.10 - 3 Placer le module d'alimentation X sur la table à composants
(1) Guidage à glissement avant du module d'alimentation
(2) Guidage à glissement arrière du module d'alimentation
(3) Goupille de centrage « arrière » sur le module d'alimentation X
(4) Goupille de centrage « avant » sur le module d'alimentation X
(5) Évidements dans la barre de centrage pour recevoir la goupille de centrage « arrière »
(6) Trous de centrage sur la table à composants pour recevoir la goupille de centrage « avant »
(7) Cliquets de verrouillage
(8) Profil de guidage de la table à composants (profile
Ω)
(9) Auxiliaire d'insertion pour le module d'alimentation
5
Insérez le guide coulissant avant (n° 1 sur la fig. 5.10 - 3) du module d'alimentation sur l'au-
xiliaire d'insertion (n° 9 sur la fig. 5.10 - 3
) de la table à composants.
Maintenez le module d'alimentation verticalement et poussez-le le long du profil de guidage
(n° 8 sur la fig. 5.10 - 3
) vers l'avant. Le module d'alimentation glisse, avec le guidage à glis-
sement avant (n° 1 sur la fig. 5.10 - 3
) et arrière (n° 2 sur la fig. 5.10 - 3) sur le profil de guidage
(n° 8 sur la fig. 5.10 - 3
).
Continuez à avancer doucement le module d'alimentation jusqu'à ce que la goupille de cen-
trage « avant » (n° 4 sur la fig. 5.10 - 3
, page 272) s'enfonce dans le trou de centrage (n° 6
sur la fig. 5.10 - 3
, page 272).
(8)
(9)
(5)
(3)
(2)
(1)
(4)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.10 Configurer les modules d'alimentation
273
Surveillez alors la goupille de centrage « arrière » (n° 3 sur la fig. 5.10 - 3, page 272) du mo-
dule d'alimentation. La goupille doit glisser sans problème dans l'évidement (n° 5), sinon le
module d'alimentation ne repose pas verticalement sur la table de composants, ou alors il n'a
pas été posé correctement sur le profil de guidage (n° 8 sur la fig. 5.10 - 3
, page 272).
Sur la position de butée du module d'alimentation, le cliquet de verrouillage (n° 7 sur la fig.
5.10 - 3
, page 272) s'enclenche sur le rouleau de verrouillage. Au cas où vous auriez oublié
d'enclencher la poignée d'extraction (n° 1 sur la fig. 5.10 - 2
, page 271) l'affichage d'état s'al-
lume, après quelques secondes, en rouge sur le panneau de commande du module d'alimen-
tation.
Enclenchez la poignée d'extraction (n° 1 sur la fig. 5.10 - 2, page 271). L'affichage d'état s'al-
lume ensuite en vert et le module d'alimentation est prêt à être utilisé.
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.10 Configurer les modules d'alimentation À partir de la version logicielle SR.713.1 Édition 12/2020
274
5.10.4 Insérer la bande de composants sur le module d'alimentation X
5.10.4.1 Vérifier le module d'alimentation de bande X
Lorsque vous insérez la bande dans le module d'alimentation, vérifiez d'abord s'il y a des
composants dans la zone de la fenêtre de prise (n° 2 sur la fig. 5.10 - 5
, page 276).
Dans tous les cas, enlevez les composants éventuellement présents, ceux-ci pouvant géné-
rer des incidents.
5.10.4.2 Préparer la bande de composants pour l'insertion
Assurez-vous que la bande ait, au début, un bord de coupe droit.
Si les trous de convoyage sont déchirés ou infléchis, ils découpent, alors, cette partie de la
bande.
Veillez, de plus, à ce qu'aucune bande adhésive n'adhère sur le film de recouvrement.
Retirez le film de recouvrement de la bande sur approximativement 30 cm, si, ce faisant, au-
cun composant n'a été dégagé.
5
Raccourcissez la bande à environ 3 cm avec les poches de composants désormais déga-
gées.
Enlevez les composants des poches de composants ouvertes.
Enfoncez le film de recouvrement autour du bord avant de la bande, le long de la face infé-
rieure de la bande.
NOTA
Éviter des pertes de composants
Si on n'a pas suffisamment de film de recouvrement, utiliser l'enfileur de bande SMD
:
pour une bande de 8 mm : N° de référence 00355265-xx
5
pour une bande de 12 mm : N° de référence 00356342-xx 5
