3 Caractéristiques techniques e t composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3.7 Tête de report À partir de la version logicielle SR.713.1 Édi tion 12/2020 128 3.7.5 SIPLACE MultiSt ar CP P 3 …
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.7 Tête de report
127
3.7.4.4 Description
Seul l'automate SIPLACE SpeedStar peut fonctionner avec la pompe à vide. Dans la SIPLACE
SX1/SX2, la SIPLACE SpeedStar avec pompe à vide est en option.
En combinaison avec la pompe à vide, la consommation en air comprimé de la tête de SpeedStar
(C&P20 P2 / C&P20 P) sera réduite considérablement. Une pompe à vide peut alimenter jusqu'à
deux têtes SpeedStar (C&P20 P2 / C&P20 P). Les coûts de fonctionnement courants baissent
suivant le montant des coûts de l'énergie.
La pompe à vide est allumée et éteinte en même temps que l'automate de report. Lors de l'arrêt,
le logiciel de la station prévoit un temps d'arrêt de 6 minutes afin d'éviter une surchauffe de mo-
teur.
3
3.7.4.5 Indications concernant la maintenance
Respectez les consignes supplémentaires de maintenance concernant la pompe à vide.
Veuillez lire la section correspondante dans le manuel de maintenance de votre automate de
report.
NOTA
Pour les valeurs de la consommation en air comprimé, voir section 3.4, page 107.
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.7 Tête de report À partir de la version logicielle SR.713.1 Édition 12/2020
128
3.7.5 SIPLACE MultiStar CPP
3
3

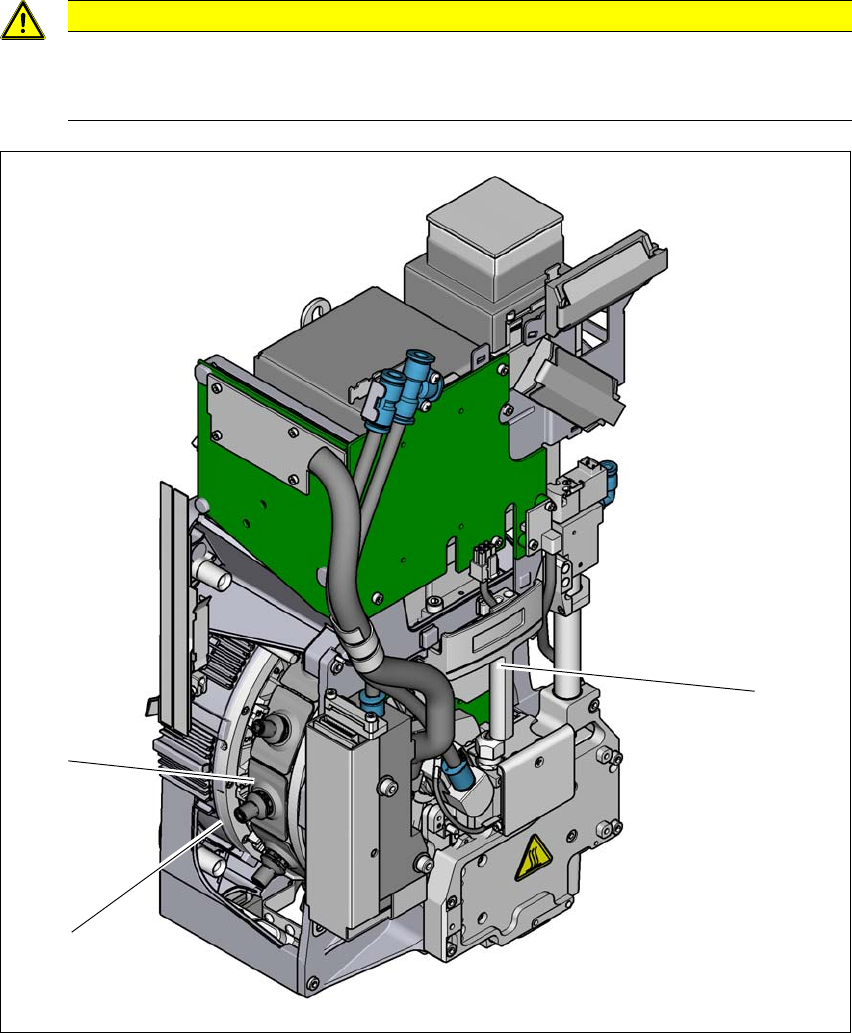

Fig. 3.7 - 5 SIPLACE MultiStar - Vue de devant, groupes de fonctions partie 1
(1) Poignée
(2) Barillet avec 12 segments
(3) Segment avec commande DP intégrée
ATTENTION
Déplacer la tête de report uniquement par la poignée
La tête de report ne doit être déplacée à la main seulement par la poignée prévue pour
cela.
(2)
(3)
(1)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.7 Tête de report
129
3
Fig. 3.7 - 6 SIPLACE MultiStar CPP - Vue de devant, groupes de fonctions partie 2
(1) Caméra à composants C&P, type 30 GigE
(2) Moteur couple pour la commande de barillet
(3) Commande Z (moteur linéaire)
(4) Cylindre de rappel
(5) Soupape de régulation de pression
(1)
(2)
(3)
(4)
(5)
