6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 É ditions V2 et V3 6.6 Fixation pour plateaux alvéolés À partir de la version logic ielle SR.713.1 Édition 12/2020 324 6.6 Fixation pour plateaux alvéol…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.5 SIPLACE JTF-M
323
6.5.4 Dimensions avec JTF-M
6

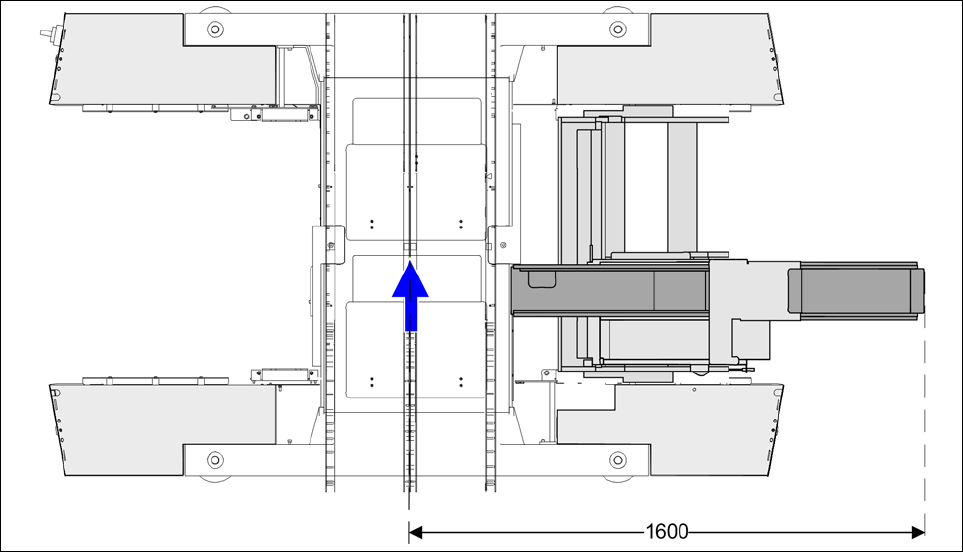

Fig. 6.5 - 2 Dimensions de l'automate de report SX avec JTF-M
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.6 Fixation pour plateaux alvéolés À partir de la version logicielle SR.713.1 Édition 12/2020
324
6.6 Fixation pour plateaux alvéolés
N° de référence 00141286-xx Fixation pour plateaux alvéolés
N° de référence 00519840-xx Couloir à bandes pour la fixation de plateau alvéolé
Grâce à la fixation pour plateaux alvéolés, vous pouvez très rapidement fournir des composants
sur les plateaux alvéolés. Si la fixation pour plateaux alvéolés n'est pas disponible, vous pouvez
utiliser toutes les 60 pistes de magasin de la table de changement SX.
Pour utiliser la fixation pour plateaux alvéolés sur la table de changement SX, l'automate de report
doit être équipé d'un couloir à bandes modifié.
Vous trouverez la description et l'utilisation détaillée dans la « Notice de montage - Tray ma-
nuel - SIPLACE SX1/SX2 », N° de référence 00196823-xx.
La fixation pour plateaux alvéolés peut seulement être utilisée lorsque la table à composants cor-
respondante est montée avec son cadre d'alimentation dans la position extérieure.
Les magasins de plateaux JEDEC ou Waffle Pack posés isolément peuvent être fixés avec des
aimants sur le support de magasin de plateaux. Si deux plateaux alvéolés JEDEC sont posés, ils
doivent être fixés à l'aide des baguettes de verrouillage et de maintien.
Pièces : N° de référence :
Aimant 00316593-xx
Barre de verrouillage et de maintien pour magasins JEDEC 00372615-xx
ATTENTION
Éviter des collisions
Lors de l'entrée et de la sortie d'un chariot de composants, la fixation pour plateaux alvéo-
lés ne doit pas être en position debout, sinon il y a un risque de collisions avec le couloir
de bandes vides et le support du changeur de pipettes.
Il ne faut poser la fixation pour plateaux alvéolés sur la table que lorsque la table est
rétractée.
Avant de sortir la table, il faut enlever la fixation pour plateaux alvéolés de la table.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.6 Fixation pour plateaux alvéolés
325
6.6.1 Caractéristiques techniques
6
6
Emplacements des chariots de composants de la SIPLACE SX1/SX2 26
Possibilités de positionnement sur les automates de report
SIPLACE SX2
SIPLACE SX1
Emplacements 1 et 2
Emplacement 1
Étendue de la tête de report TwinStar, CPP
*a
*)a Uniquement permis en position de montage haute (CPP_H)
Hauteur max. du plateau alvéolé y compris composant
MultiStar
TwinStar
11,5 mm
25 mm
NOTA
Informations supplémentaires
La hauteur maximale de composants sur la fixation pour les plateaux alvéolés varie en
fonction de la hauteur maximale de composants de la tête de report utilisée. Lors de l'uti-
lisation des plateaux alvéolés, veiller à ce que les composants ne dépassent pas la hau-
teur de prise d'un magasin standard.
