6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 É ditions V2 et V3 6.15 Smart Pin Support À partir de la version logicielle SR.713. 1 Édition 12/2020 340 6 Fig. 6.15 - 3 Smart Pin Support – type de ma…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.15 Smart Pin Support
339
6
Fig. 6.15 - 2 Module préhenseur du Smart Pin Support
Le module préhenseur est monté sur le portique. Ce module préhenseur prélève les broches de
support des magasins prévus à cet effet et les positionne sur la table élévatrice. Les positions des
broches de support dans l'automate de report sont déterminées dans l'éditeur des circuits impri-
més de SIPLACE Pro pour chaque face de circuit imprimé.
Deux magasins différents pour le changement automatique de 10 broches de support max. sont
à votre disposition pour différentes configurations de la machine. Ces magasins sont fixés sur un
support de magasins et sont montés sur le dispositif d'alimentation du chariot de composants.
– Smart Pin Support - type de magasin Q10 [N° de référence 03087404-xx]
– Smart Pin Support - type de magasin L10 [N° de référence 03087508-xx]
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.15 Smart Pin Support À partir de la version logicielle SR.713.1 Édition 12/2020
340
6

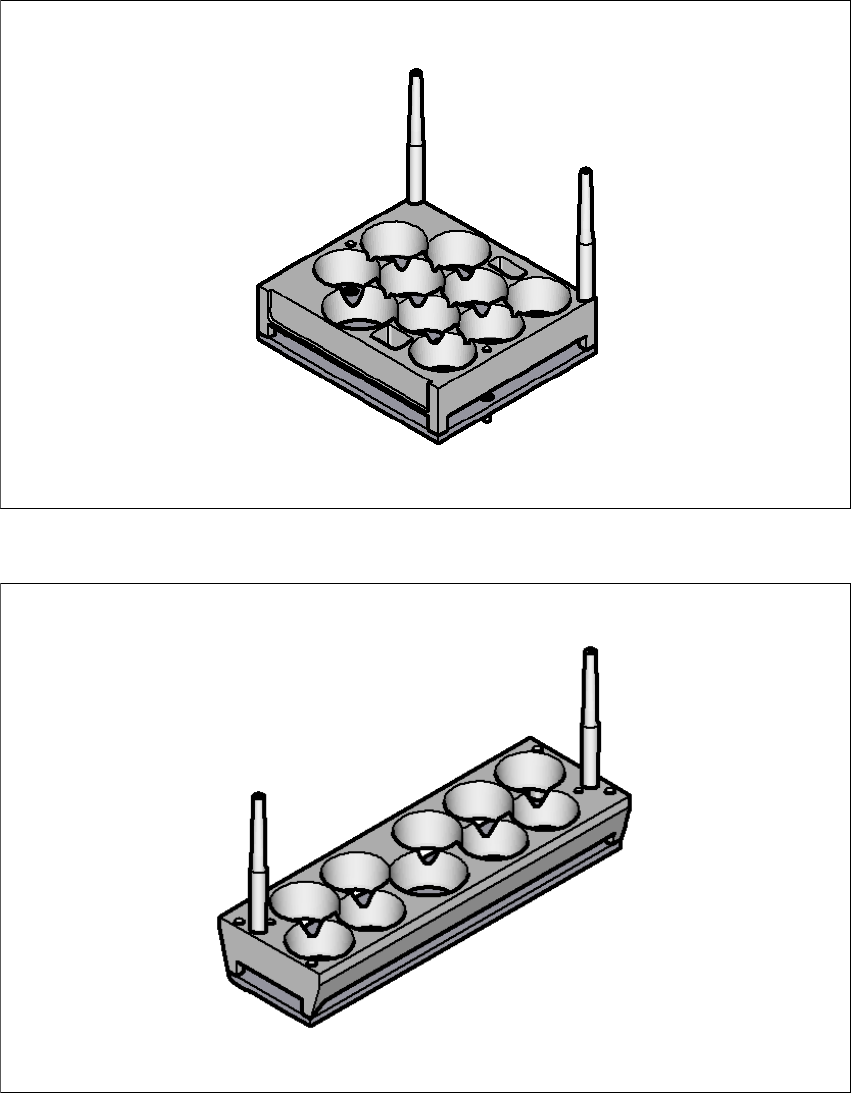

Fig. 6.15 - 3 Smart Pin Support – type de magasin Q10
6
Fig. 6.15 - 4 Smart Pin Support – type de magasin L10
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.16 Écran LCD avec clavier
341
6.16 Écran LCD avec clavier
Un écran LCD 15" avec clavier est standard sur la SIPLACE SX1/SX2 V2.
Au lieu de l'écran multipoint standard, il est possible de configurer un écran LCD 15" avec clavier
sur les deux panneaux de commande de la SIPLACE SX1/SX2 V3.
6

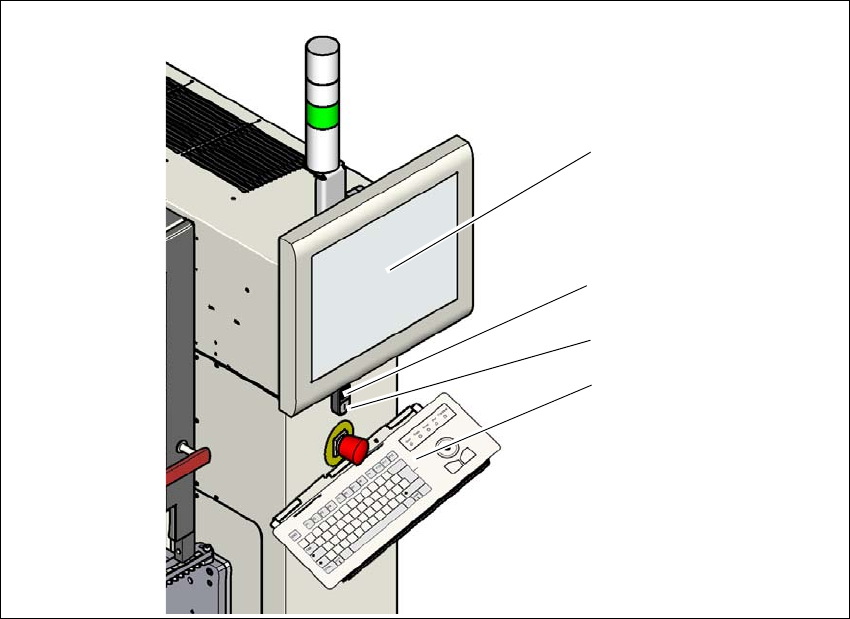

Fig. 6.16 - 1 Écran LCD avec clavier
(1) Écran LCD
(2) Bouton de démarrage (blanc) sur l'automate de report
(3) Bouton d'arrêt (noir) sur l'automate
(4) Clavier
(1)
(4)
(2)
(3)
