5 Tâches sur l'automate de repor t Manuel d'utilisation SIPLACE S X1/SX2 Éditions V2 et V3 5.5 L'interface utilisateur À part ir de la version logicielle SR .713.1 Édition 12/2020 248 5 Fig. 5.5 - 3 Interf…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.5 L'interface utilisateur
247
5.5.4 Manipulation du logiciel de la station dans les différents écrans
La plupart des vues que l'on peut appeler à l'aide de la barre de symboles (voir section 5.5.3, page
245
) ont, sur la droite de l'interface utilisateur, une barre de symboles verticale supplémentaire
pour les vues partielles et les fonctions.
5
Exemple : Écran « Module d'alimentation, composants et pipettes »
Cliquez sur la barre de symboles sur « Module d'alimentation, composants et pipettes »
.
L'écran suivant s'ouvre :
Réglages Contient tous les réglages et les options.
Réglage du niveau utilisateur, de la langue de l'interface utilisateur.
Affichage et modification de réglages de machine, réglages d'utili-
sateur, options de machine et options logicielles, voir section 5.5.5
,
page 250
.
Contrôler les cap-
teurs et leurs
fonctions
Contient des informations et fonctions concernant tests et diagnos-
tics.
Régler le comportement du bouton de démarrage de l'automate de
report.
Uniquement disponible à partir du niveau utilisateur « Production
avancée » :
test de la course totale de référence, des fonctions de la tête
C&P20.
Fonctions élémentaires et tests permanents. Chaque portique est
commandé individuellement.
Service Outils de dépannage.
Disponible uniquement à partir du niveau utilisateur « Dépannage
(client) ».
Implantation et calibrage de l'automate de report SIPLACE, télé-
chargement de versions logicielles intégrées, calibrage et configu-
ration de l'ensemble de la machine.
Symbole Écran Description
NOTA
Pour une description détaillée de chaque fonction, veuillez vous reporter à l'aide en ligne.
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.5 L'interface utilisateur À partir de la version logicielle SR.713.1 Édition 12/2020
248
5

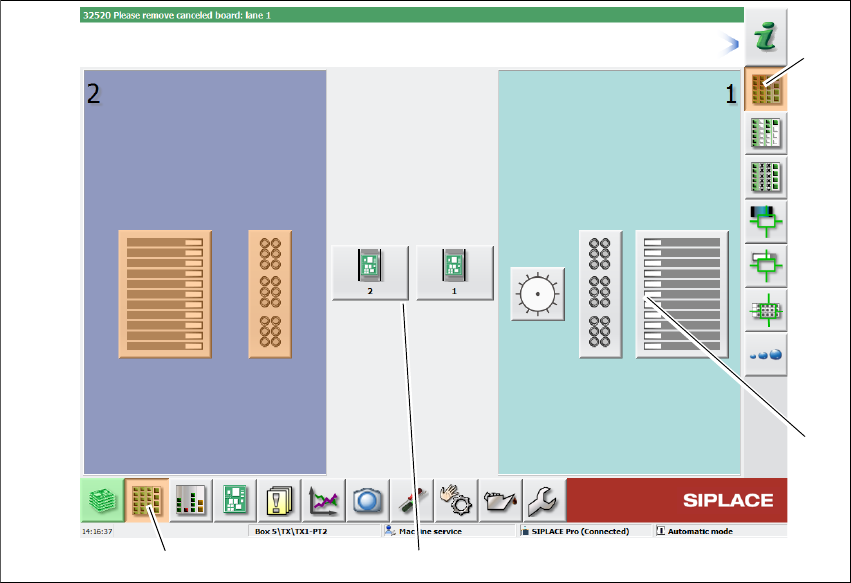

Fig. 5.5 - 3 Interface utilisateur, écran « Module d'alimentation, composants et pipettes » (en prenant l'exemple de la
SIPLACE SX2)
Légende
(1) Barre de symboles (bouton de commande « Module d'alimentation, composants et pipettes »)
(2) Barre de symboles verticale de l'écran « Module d'alimentation, composants et pipettes »
(3) Zone de travail avec 2 portiques
(4) Bouton pour changement de pipettes sur portique 2
Cliquer p. ex. sur le WPC du portique 1 (bouton 4) pour contrôler la configuration.
(1)
(2)
(3)
(4)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.5 L'interface utilisateur
249
L'écran suivant s'ouvre :
5
Fig. 5.5 - 4 Interface utilisateur, écran « WPC » (à l'exemple de la SIPLACE SX2)
Légende
(1) Barre d'outils verticale « WPC »
(2) Bouton « Niveau précédent » pour revenir à l'écran précédent (ici : écran « Module
d'alimentation, composants et pipettes », voir la figure précédente)
(3) Bouton pour un changement direct vers un autre portique
(1)
(2)
(3)
