5.10.4.3 Insérer la bande sur le module d'alimentation X
5

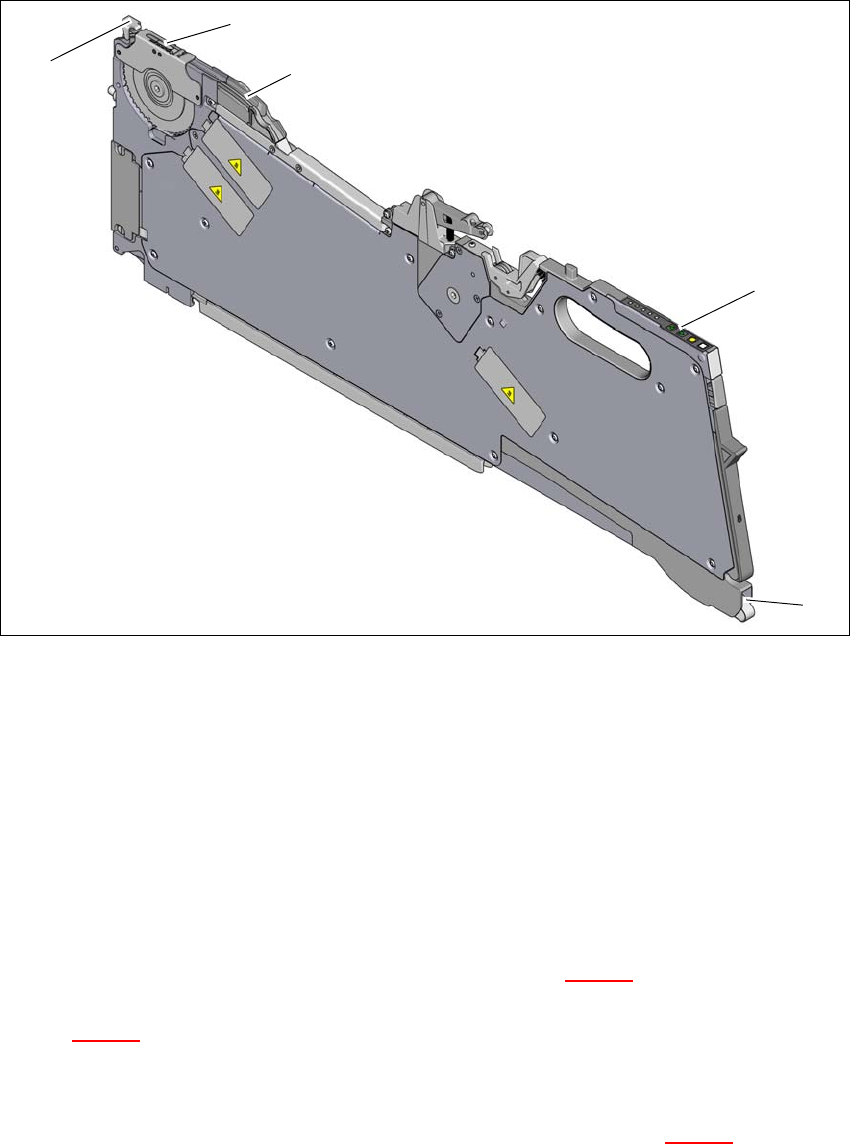

Fig. 5.10 - 4 Insérer la bande de composants
(1) Fente d'entrée du couloir à bandes
(2) Panneau de commande
(3) Fente de sortie du couloir à bandes
(4) Fenêtre de prise
(5) Levier pour soulever la fenêtre de prise
5
Tenez la bande, de sorte que les trous de convoyage se trouvent, vu dans le sens du
convoyage, sur le côté gauche.
Placez la bande dans l'ouverture d'entrée (pos. 1 sur la fig. 5.10 - 4) du couloir à bandes et
continuer jusqu'à ce que la bande ressorte par l'ouverture de sortie de bande (pos. 3 sur la
fig. 5.10 - 4
).
Sortez la bande vers le haut et rabattez le film de recouvrement sur la face supérieure de la
bande.
Glissez l'extrémité de la bande sous la fenêtre de prise (n° 2 sur la fig. 5.10 - 5) jusqu'à ce
que la bande touche la roue à piton.
(1)
(2)
(3)
(4)
(5)
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.10 Configurer les modules d'alimentation À partir de la version logicielle SR.713.1 Édition 12/2020
276
5
Fig. 5.10 - 5 Fenêtre de prise du module d'alimentation de bande
(1) Support de bande, détachable (voir section 5.10.4.4, page 278)
(2) Fenêtre de prise
(3) Bord de retrait pour le film de recouvrement
(4) Zone de prise pour composants
(5) Levier pour soulever et verrouiller la fenêtre de prise
Pressez, sur le panneau de commande, sur la touche FORWARD (pos. 1 sur la fig. 5.10 - 6)
aussi longtemps qu'il le faut jusqu'à ce que le point d'inflexion du film de recouvrement se
trouve dans la zone de prise (pos. 4 sur la fig. 5.10 - 5
) des composants.
5
Fig. 5.10 - 6 Panneau de commande avec affichage LED
(1) Touche AVANCE pour avancer la bande
(2) Touche RECUL pour reculer la bande
(3) Touche FILM pour tendre le film de recouvrement
Poussez le levier (n° 5 sur la fig. 5.10 - 5, page 276) vers l'avant, pour soulever la fenêtre de
prise (n° 2 sur la fig. 5.10 - 5
, page 276) dans la première position d'encliquetage.
(1)
(2)
(3)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.10 Configurer les modules d'alimentation
277
Sortez le film de recouvrement latéralement, le long de la fenêtre de prise, vers l'avant et sous
la fenêtre de prise.
Rabattez le film de recouvrement jusqu'à ce qu'il adhère sur le bord de tirage (n° 3 sur la fig.
5.10 - 5
, page 276).
5
Rabattez le levier (n° 5 sur la fig. 5.10 - 5, page 276) vers l'arrière pour baisser la fenêtre de
prise.
Faites passer le film de recouvrement au-dessus du bras oscillant du film de recouvrement
(n° 2 sur la fig. 5.10 - 7
) jusqu'aux roulettes d'insertion du film de recouvrement (n° 1 sur la
fig. 5.10 - 7
).
5

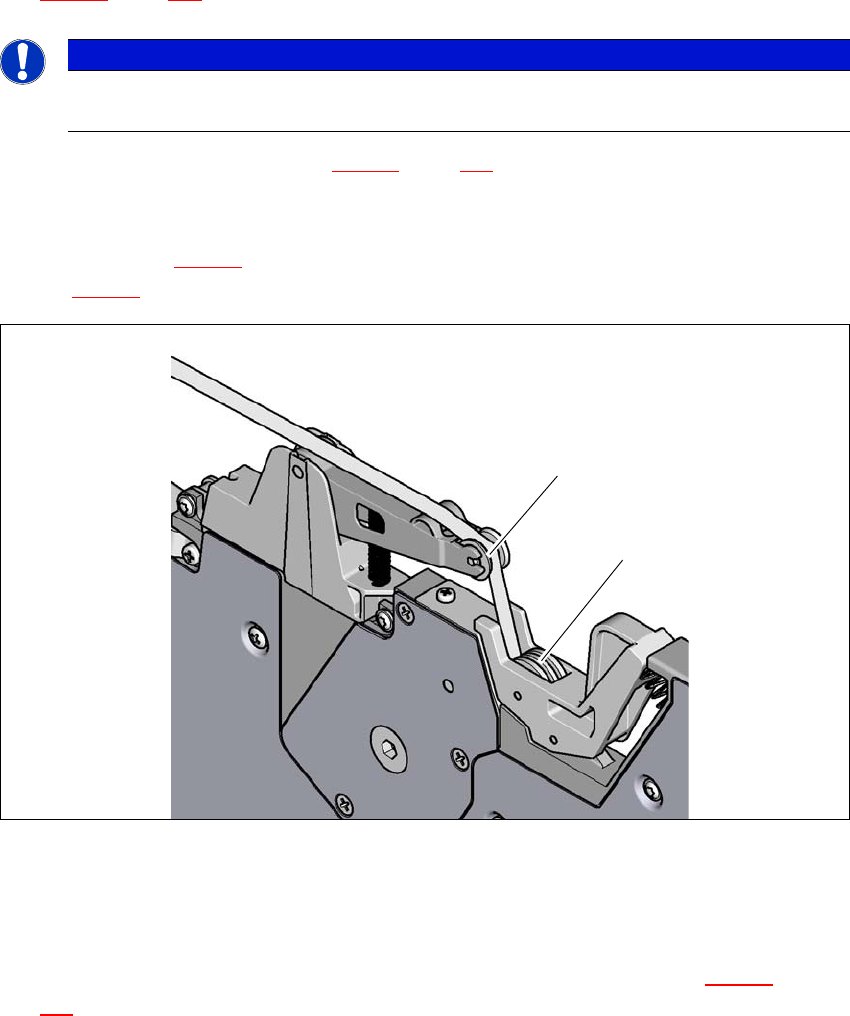

Fig. 5.10 - 7 Guider le film de recouvrement vers les roulettes d'insertion du film de recouvrement
(1) Roulettes d'insertion du film de recouvrement
(2) Film de recouvrement
5
Sur le panneau de commande, appuyez sur la touche FILM (n° 3 sur la fig. 5.10 - 6, page
276
) jusqu'à ce que le film de recouvrement soit tendu. Le bras oscillant du film de recouvre-
ment s'incline vers le bas et arrête le moteur d'entraînement.
Coupez la bande à l'extrémité avant du module d'alimentation de façon affleurée.
NOTA
N'abaissez la fenêtre de prise que quand le film de recouvrement adhère sur le bord
de tirage.
(1)
(2)
