4 Installation et mise en service Manuel d'utilisation SIPLACE S X1/SX2 Éditions V2 et V3 4.2 Infrastructure du site d'implantation À partir de la version logicielle SR.713.1 Édition 12/2020 200 Introduisez l…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.2 Infrastructure du site d'implantation
199
4.2.3.4 Raccordement au réseau - SANS câble de raccordement au réseau (configuration 1)
AUCUN câble de raccordement au réseau n'est fourni avec l'automate de report. Le câble de rac-
cordement au réseau est connecté aux bornes de raccordement au réseau (X94) dans le rack
d'alimentation électrique.
4
4
4

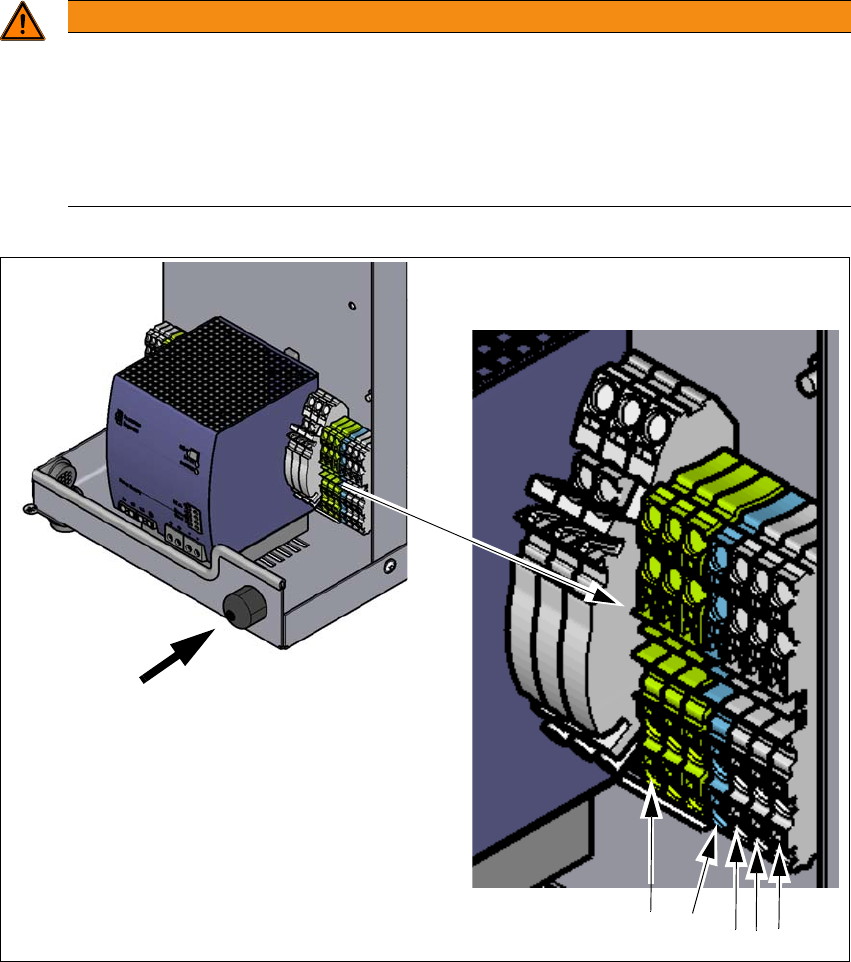

Fig. 4.2 - 4 Champ des bornes pour le raccordement du câble au réseau
(1) Bornes de raccordement au réseau (X94) pour le câble de raccordement au réseau L1, L2,
L2, N et PE. Les bornes de raccordement sont conçues pour une section de câble de 4 mm².
(2) Ouverture sur l'alimentation électrique avec presse-étoupe
AVERTISSEMENT
Seul un électricien qualifié est autorisé à brancher le câble d'alimentation secteur.
Seul un électricien qualifié est autorisé à brancher un câble de raccordement au réseau.
Un électricien qualifié est une personne ayant une formation technique, des connais-
sances et une expérience appropriées lui permettant de reconnaître et d'éviter les dan-
gers pouvant être causés par l'électricité.
Font autorité les consignes du pays dans lequel l'automate de report sera exploité.
(2)
(1)
L1
L2
L3
N
PE
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.2 Infrastructure du site d'implantation À partir de la version logicielle SR.713.1 Édition 12/2020
200
Introduisez le câble de raccordement au réseau à travers le presse-étoupe (n° 2) vers les
bornes de raccordement au réseau X94 (
n° 1) sur la fig. 4.2 - 4, page 199.
Assurez-vous que le rayon de courbure soit suffisamment grand. Les brins ne doivent pas
être flambés.
Sertissez un embout à chaque extrémité de brin du câble de raccordement a réseau..
Raccordez L1,L2, L3, N et PE aux bornes de raccordement au réseau X94 (n° 1) sur la fig.
4.2 - 4
, page 199. Assurez-vous que la borne de raccordement ne soit pas endommagée
lorsque vous insérez le fil dans la borne.
4
Serrez à la main le presse-étoupe (n° 2) sur la fig. 4.2 - 4, page 199.
Assurez-vous que les fils et le câble ne puissent pas être frottés ou pincés. Si nécessaire,
fixez les fils et le câble à l'aide de serre-câbles.
ATTENTION
Veiller à ce que la séquence des phases soit correcte !
Faites attention à avoir une séquence de phases correcte. Un mauvais ordre des phases
entraîne un dysfonctionnement et endommage la pompe à vide ! Lors de la mise en ser-
vice de l'automate de report, veuillez vérifier le sens de marche correct de la ou des
pompes à vide.
Vérifiez le bon fonctionnement du raccordement PE de l'automate de report.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.2 Infrastructure du site d'implantation
201
4.2.3.5 Raccordement au réseau - Câble de raccordement au réseau AVEC prise (configu-
ration 2)
L'automate de report est livré avec un câble de raccordement au réseau d'environ 5 m de long
AVEC une prise CEE rouge 16 A (selon CEI 60309).
4
4
Fig. 4.2 - 5 Affectation des contacts de la prise CEE
AVERTISSEMENT
Seul un électricien qualifié est autorisé à brancher le câble d'alimentation secteur.
Seul un électricien qualifié est autorisé à brancher un câble de raccordement au réseau.
Un électricien qualifié est une personne ayant une formation technique, des connais-
sances et une expérience appropriées lui permettant de reconnaître et d'éviter les dan-
gers pouvant être causés par l'électricité.
Font autorité les consignes du pays dans lequel l'automate de report sera exploité.
PE
L1
L2
L3
N
