Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.6 Dispositifs de sécurité
77
Fonctionnement 2
L'alimentation électrique des axes des portiques est immédiatement interrompue dès qu'un capot
de protection est soulevé. Les axes des portiques s'arrêtent. Le message « Fermer capot » est
émis à l'écran.
Fermez les capots de protection puis appuyez sur le bouton de démarrage (n° 1 sur la fig. 2.6
- 2) pour poursuivre le chargement.
2

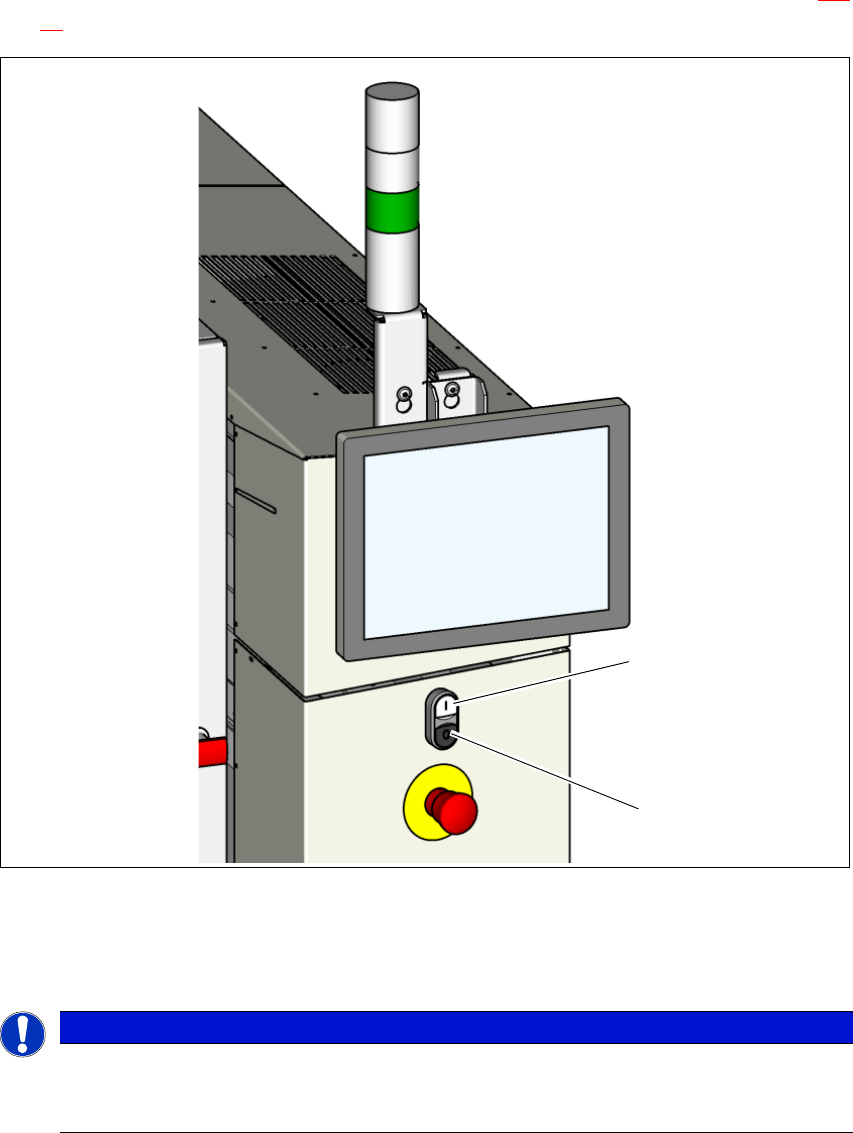

Fig. 2.6 - 2 Position des boutons de marche/arrêt sur l'automate de report
(1) Bouton de démarrage (blanc) sur l'automate de report
(2) Bouton d'arrêt (noir) sur l'automate
2
NOTA
Pour SIPLACE SX1/SX2 V2
Vous pouvez voir le panneau de commande de la SIPLACE SX1/SX2 dans la Section
6.16 page 341
.
(2)
(1)
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.6 Dispositifs de sécurité À partir de la version logicielle SR.713.1 Édition 12/2020
78
2.6.2 Protection anti-intervention sur le convoyeur de circuits imprimés
La protection anti-intervention sur le convoyeur de circuits imprimés empêche les interférences
avec l'automate de report en marche.
Si un automate de report SIPLACE SX1/SX2 est utilisé en dehors d'une ligne, la protection anti-
intervention doit être montée sur le convoyeur d'entrée et sur le convoyeur de sortie de cet auto-
mate de report.
2

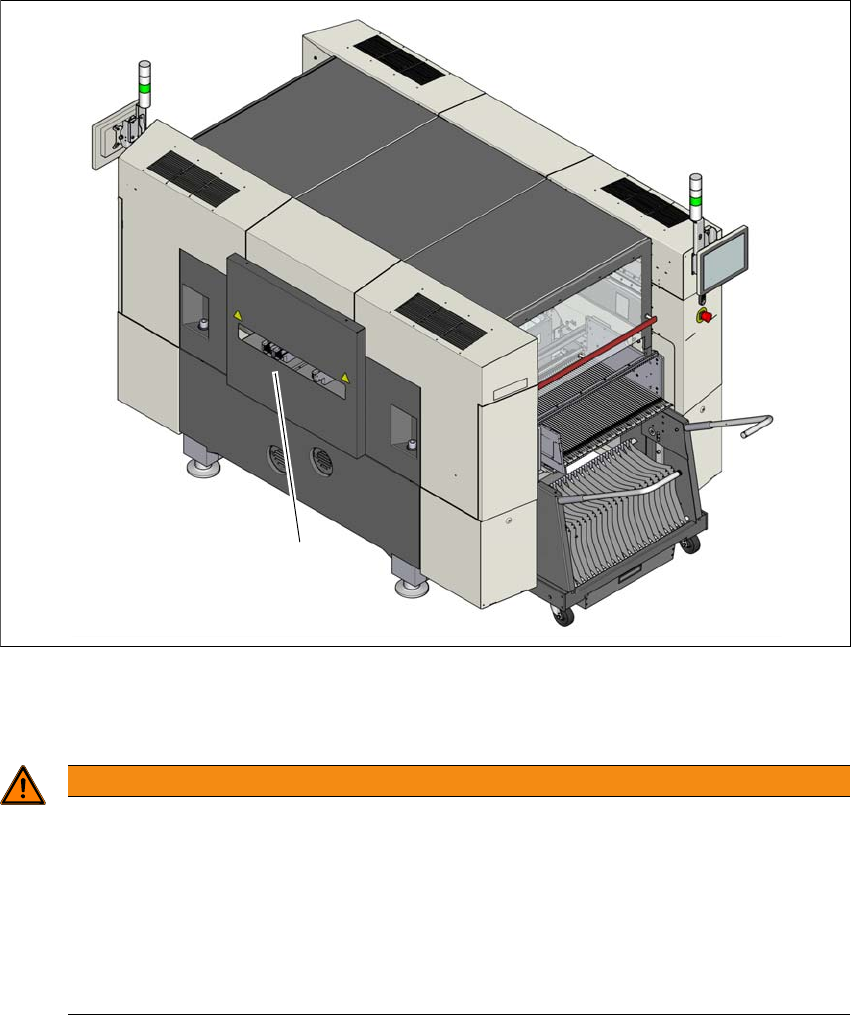

Fig. 2.6 - 3 Protection anti-intervention sur l'automate de report SX1/SX2
(1) Protection anti-intervention
2
AVERTISSEMENT
Risque de coincement !
Si aucune protection anti-intervention n'est présente, toute intrusion dans le convoyeur
de circuits imprimés peut provoquer des blessures aux bras et aux mains.
Faire fonctionner un automate de report SIPLACE SX1/SX2 en dehors d'une ligne
uniquement avec une protection anti-intervention montée au niveau du convoyeur
d'entrée et du convoyeur de sortie.
L'utilisateur doit s'assurer que la protection anti-intervention est bien installée.
(1)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.6 Dispositifs de sécurité
79
Montez la protection anti-intervention (1) sur la bande d'introduction et sur la bande de sortie.
Réglez la hauteur sur la tôle extérieure de manière à ce que, en fonction de produit, une in-
troduction involontaire d'un doigt dans le convoyeur de circuits imprimés ne soit pas possible
par le bas.
Réglez la hauteur sur la tôle intérieure de manière à ce que, en fonction de produit, une in-
troduction involontaire d'un doigt dans le convoyeur de circuits imprimés ne soit pas possible
par le haut.
Il faut régler la hauteur de telle sorte que le circuit imprimé avec les composants puisse être
transporté en toute sécurité.
2
NOTA
Hauteur maximale du circuit imprimé
Respectez ici la hauteur maximale du circuit imprimé avec celle du composant le
plus haut.
