Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Install ation et mise en service À partir de la version logiciel le SR.713.1 Édition 12/2020 4.3 Installer l'automate de report 209 4.3.5 Outils et moyen…
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.3 Installer l'automate de report À partir de la version logicielle SR.713.1 Édition 12/2020
208
4.3.3.2 Monter le voyant
Enfichez le voyant dans le support jusqu'à ce que le tube du voyant dépasse suffisamment
du support.
Raccordez le câble des voyants sur la prise mâle. Le câble avec la prise mâle se trouve dans
le tube.
Serrez à fond les deux vis du support pour bloquer le voyant.
4.3.3.3 Montage des moniteurs
Fixez le moniteur à l'aide de 4 vis de fixation sur le support du moniteur puis raccordez le
câble.
Contrôlez les raccordements des câbles.
4.3.4 Hauteurs du convoyeur de circuits imprimés de l'automate de report
L'automate de report se règle sur les hauteurs de convoyeurs de circuits imprimés suivantes :
900 mm ± 15 mm
4
930 mm ± 15 mm (hauteur standard) 4
950 mm ± 15 mm (hauteur SMEMA) 4
4
NOTA
Le terme de hauteur du convoyeur de circuits imprimés désigne l'écart entre le bord su-
périeur de la courroie de transport de circuits imprimés et le bord inférieur des pieds de la
machine.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.3 Installer l'automate de report
209
4.3.5 Outils et moyens auxiliaires
En ce qui concerne le réglage en hauteur de l'automate de report, vous aurez besoin des outils
et moyens auxiliaires suivants :
– Clé mixte taille 19, n° de référence 03111261-01 (nouveau)
– Ou en option : Clé polygonale double ouverture de clé 20, n° de référence 03080496-01
– Clé dynamométrique avec échelle de réglage, n° de référence 03080498-01 et rallongement
1/2 pouce, n° de référence 03080499-01
– Clé Allen insert taille 12 n° de référence 03080501-01
– Clé Allen insert taille 14 n° de référence 03080502-01
– Clé hexagonale pour vis six-pans creux pour la fixation des pieds de la machine une vis sans
tête
– Niveau à bulle sur l'arbre (précision 0,02 mm/m), n° de référence 00353825-01
– Dispositif de mesure pour l'orientation de la machine, n° de référence 03075826-01
comme support pour le niveau à bulle pour l'alignement sur les portiques.
4
– Guide d'alignement pour machines SX 2 complet, n° de référence 03077785-01
– Guide d'alignement pour machines SX 1 complet, n° de référence 03077777-01
pour l'alignement avec les convoyeurs de CI sur la ligne
4
– Chariot élévateur à fourche (spécification voir 4.1.4.3 sur page 188).
– Système de transport à coussins d'air :SIPLACE HSxx, n° de référence 00119002-S01 (en
option)
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.3 Installer l'automate de report À partir de la version logicielle SR.713.1 Édition 12/2020
210
4.3.6 Échange des pieds de la machine (adaptation en hauteur)
L'automate de report repose sur 4 pieds de la machine (adaptation en hauteur) (voir n° 1 sur la
fig. 4.3 - 2, page 210)
Différentes adaptations en hauteur sont disponibles pour différentes hauteurs de transport des CI.
4

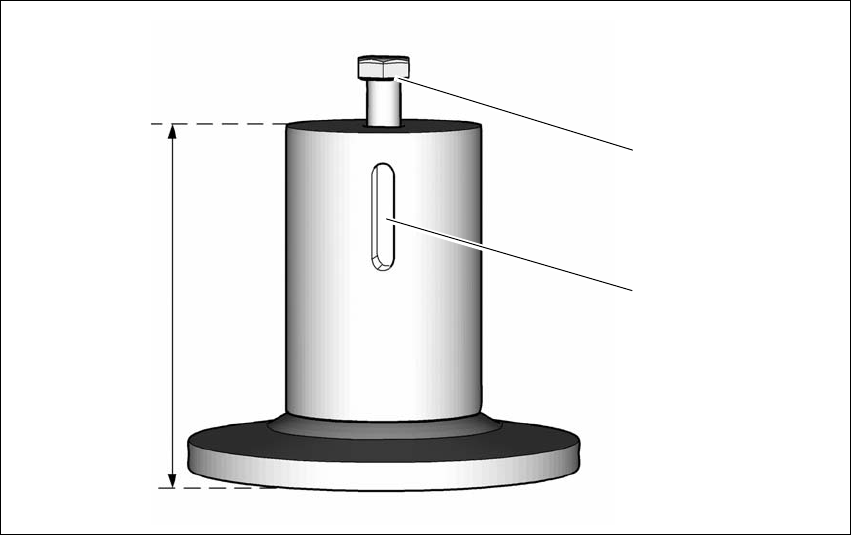

Fig. 4.3 - 2 Adaptation en hauteur de l'automate de report
(1) Boulon à six pans pour le réglage de la hauteur
(2) Encoche pour la protection contre les chutes (vis de blocage)
(3) Différentes dimensions d'adaptations en hauteur
– Adaptation en hauteur pour les hauteurs de transport de CL 900 (no de référence
03067048-xx)
– Adaptation en hauteur pour les hauteurs de transport de CL 930 (no de référence
03067046-xx)
– Adaptation en hauteur pour les hauteurs de transport de CL 950 (no de référence
03065876-xx)
(3)
(1)
(2)
