5.3 Mettre sous tension la ligne SIPLACE
5.3.1 Lancement du programme SIPLACE Pro Line Control GUI
Lancez, sur l'ordinateur de ligne SIPLACE Pro Line Control GUI,
par l'intermédiaire du menu de démarrage de Windows
Démarrer --> Programmes --> SIPLACE Pro --> LCGUI
ou
par l'intermédiaire du symbole sur le bureau.
Inscrivez vos données utilisateur.
Le système s'associe alors avec le serveur SIPLACE Pro et ouvre l'interface utilisateur.
5.3.2 Ce dont vous devez tenir compte avant de mettre les stations sous tension
5
Vérifiez si les stations sont raccordées à l'alimentation en courant et en air comprimé.
Effectuez un contrôle visuel sur les stations. En particulier, veillez à ce qu'aucun obstacle ne
se trouve dans la zone de déplacement des portiques.
Assurez-vous que les axes Z de toutes les têtes se trouvent dans leur position extrême su-
périeure.
Avec option de changeur de boîte alvéolée : Allumez d'abord les changeurs de boîte alvéolée
avant de mettre en marche l'automate.
5.3.3 Mettre la station sous tension et lancer l'interface utilisateur du logiciel de
la station
5
Mettez la station sous tension à l'interrupteur principal.
Après la mise sous tension, vérifiez si les manomètres affichent la pression de service indis-
pensable.
ATTENTION
Avant d'allumer les stations, effectuez SVP les étapes de travail décrites ci-dessous.
ATTENTION
Problèmes de communication lors du démarrage de la station !
Une mise en marche prématurée de la station peut conduire à des problèmes de commu-
nication.
N'allumez la station que lorsque le « Bureau » est allumé sur le moniteur de l'ordina-
teur SIPLACE Pro.
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.3 Mettre sous tension la ligne SIPLACE À partir de la version logicielle SR.713.1 Édition 12/2020
240
Le logiciel de l'ordinateur de la station est chargé et l'écran « Production » du logiciel de la
station pour le niveau utilisateur « Production » s'affiche (voir illustration ci-après).
5

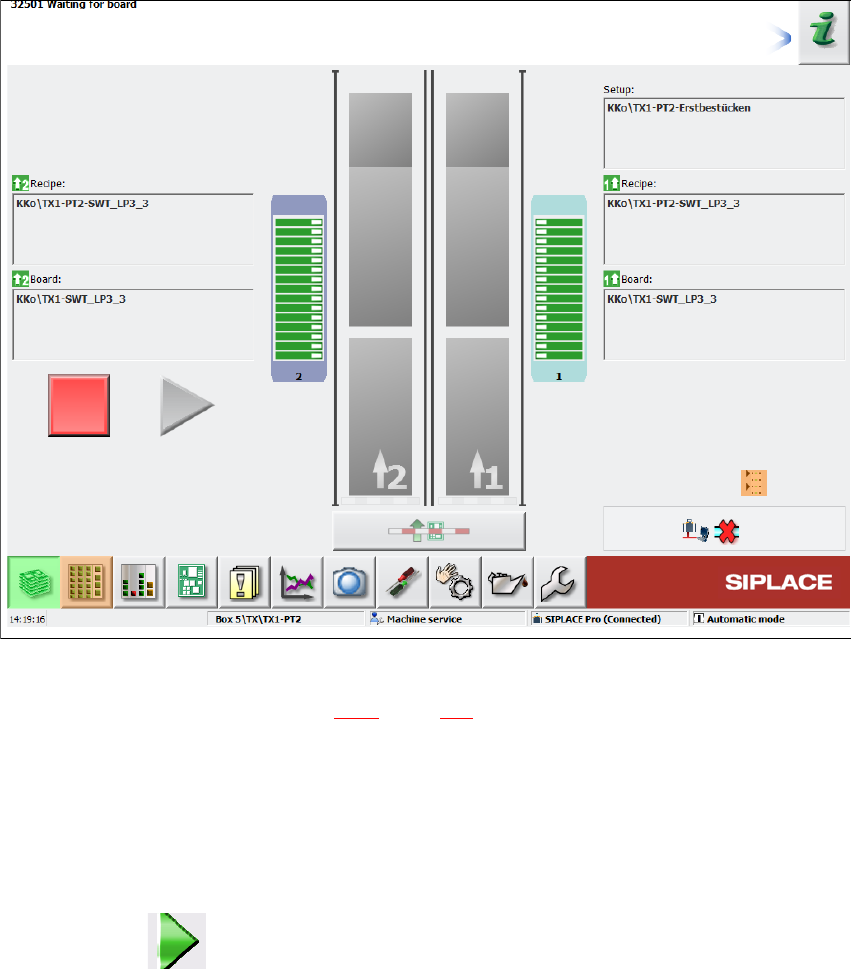

Fig. 5.3 - 1 Écran « Production » après chargement du logiciel de la station (exemple)
Dans le champ de statut (voir section 5.5.1, page 245), l'état actuel de la station et l'action à ef-
fectuer sont affichés.
Lorsque on vous demande « Appuyer sur la touche de démarrage », pressez sur un bouton
de démarrage.Les boutons de démarrage sont situés sur le côté entrée et le côté sortie de la
station.
Le test des références est effectué. A la fin du test des références, la station est prête à fonc-
tionner.
Le symbole s'affiche (est activé) dans la zone de travail de l'interface utilisateur.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.3 Mettre sous tension la ligne SIPLACE
241
5.3.4 Comportement des boutons de démarrage de l'automate de report
Le comportement des boutons de démarrage peut être réglé.
Ouvrez l'écran « Contrôle des capteurs et des fonctions » (voir section 5.5.3, page
245
).
Les réglages suivants sont possibles :
Start production automatically (Lancer automatiquement la production) 5
Réglage standard.
Lorsque le bouton de démarrage est actionné, la production démarre automatiquement.
Do not change production status (Ne pas changer le statut de la production) 5
Par exemple : pour le calibrage et le test de l'automate de report.
Lorsque le bouton de démarrage est actionné, seulement le circuit électrique se ferme, la produc-
tion ne démarre pas immédiatement.
5
5.3.5 Organigramme « Mettre la ligne SIPLACE sous tension »
L'organigramme suivant montre les actions qui seront exécutées après la mise sous tension de
la ligne SIPLACE.
ATTENTION
On peut démarrer des fonctions de machine directement par le GUI, quelle que soit la po-
sition des boutons de démarrage. Si le circuit électrique est déjà fermé, aucune autre
confirmation par l'intermédiaire des touches de démarrage de l'automate de report n'est
indispensable.
