2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX 2 Éditions V2 et V3 2.6 Dispositifs de sécurité À part ir de la version logicielle SR .713.1 Édition 12/2020 88 2.6.4.1 Vue d'ensemble de l'…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.6 Dispositifs de sécurité
87
Arrêt de sécurité (CSB) (N° 1 sur la fig. 2.6 - 7, page 86) 2
L'arrêt de sécurité (CSB) est placé dans le rack d'alimentation électrique. Il sert à surveiller les
dispositifs de protection et à contrôler les tensions et les mouvements dangereux.
2
Il faut que trois conditions soient remplies pour l'activation de l'arrêt de sécurité (CSB) :
– Toutes les installations de sécurité doivent être fermées et les boutons d'ARRÊT D'UR-
GENCE doivent être déverrouillés.
– La touche de démarrage doit avoir été actionnée.
– Le signal « Validation du logiciel » ou « Control ON » doit être défini par le logiciel de com-
mande.
DANGER
Tensions mortelles sous le capot de l'arrêt de sécurité (CSB)!
Sous le capot se trouvent des composants qui sont chargés de tensions dangereuses
même dans un état déconnecté de l'automate de report et avec la prise secteur débran-
chée. Après avoir débranché la fiche secteur, attendre environ 5 minutes jusqu'à ce que
les condensateurs se soient déchargés.
N'ouvrez jamais les capots.
Seuls les techniciens de maintenance de l'entreprise ASM Assembly Systems GmbH
& Co. KG et les techniciens de maintenance de l'exploitant formés par ASM sont ha-
bilités à effectuer des travaux sur l'alimentation électrique et sur l'arrêt de sécurité
(CSB).
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.6 Dispositifs de sécurité À partir de la version logicielle SR.713.1 Édition 12/2020
88
2.6.4.1 Vue d'ensemble de l'arrêt de sécurité
Lorsque l'automate de report est prêt à fonctionner, les contacts de tous les commutateurs de po-
sition et les boutons d'ARRÊT D'URGENCE sont déverrouillés. Par exemple, si un capot de pro-
tection est soulevé, le contact de signalisation respectif s'ouvre et l'arrêt de sécurité est
déclenché. Pour informer l'opérateur, par une entrée numérique de l'unité de contrôle I/O, on si-
gnale, au moyen du bus CAN, ce changement d'état à l'ordinateur de commande. Le message
d'erreur correspondant s'affiche sur l'interface utilisateur.
Conditions préalables 2
Pour le lancement et pour l'exploitation de l'automate de report, il faut que les conditions suivantes
soient remplies :
– Tous les chariots de composants doivent être couplés.
– Tous les capots de protection de l'automate de report doivent impérativement être fermés.
– Les deux boutons-poussoirs d'ARRÊT D'URGENCE doivent être déverrouillés.
– Les tampons de l'axe Y doivent être présents.
– La pression de service minimale doit être atteinte.
– Le lancement du logiciel ("Control ON") doit être activé.
Si l'un des boutons de démarrage est enfoncé, l'arrêt de sécurité (CSB) enclenche les tensions
d'alimentation contrôlées par sécurité et la machine est prête à fonctionner.
Composants de l'arrêt de sécurité 2
Les composants suivants sont surveillés par l'arrêt de sécurité :
– Commutateur de position des deux capots de protection de l'automate de report
– Deux touches d'ARRÊT D'URGENCE de l'automate de report
– Commutateur de position des admissions des chariots de composants de l'automate de re-
port
– Commutateur de protection pour la détection du tampon de l'axe Y
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.6 Dispositifs de sécurité
89
2

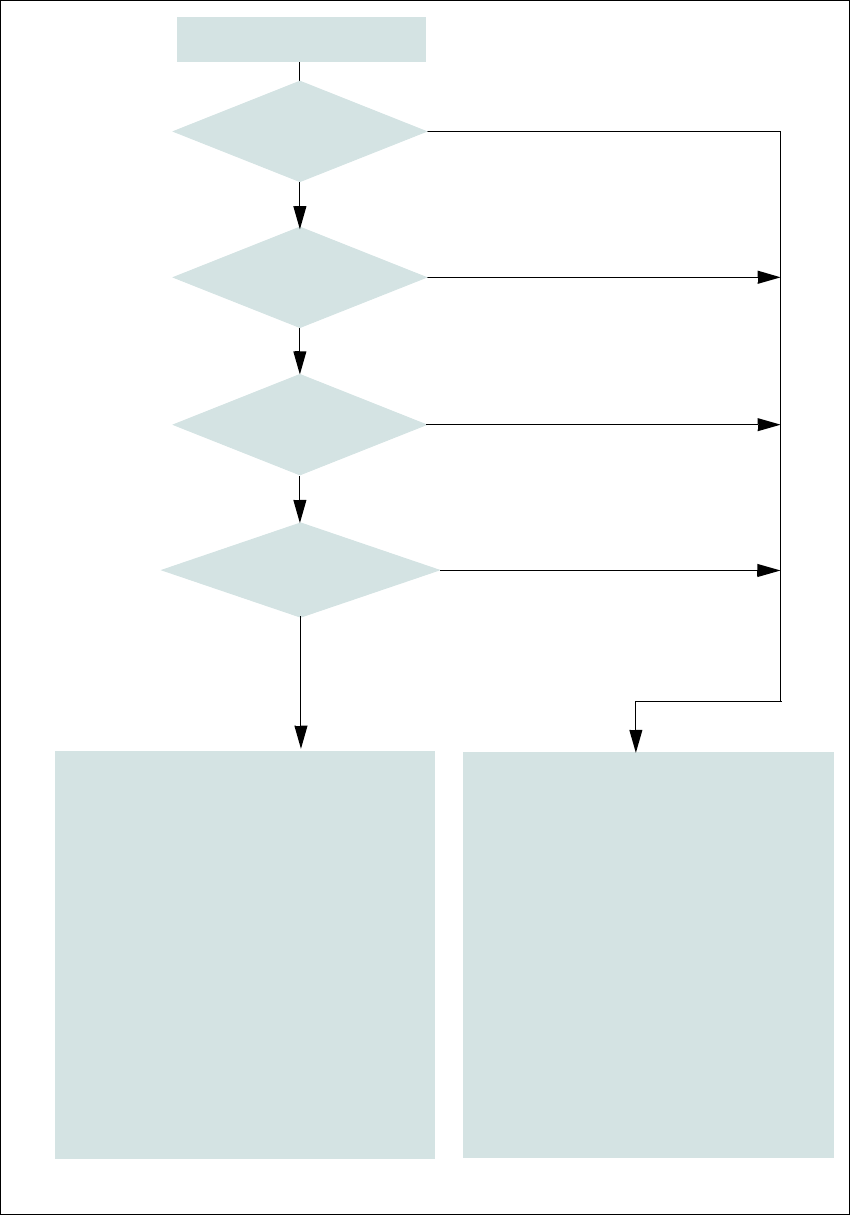

Fig. 2.6 - 8 Boucle d'ARRET D'URGENCE de la SIPLACE SX1/SX2
Bouton de démarrage pressé.
non
non
oui
non
non
oui
oui
2
Actif
Arrêt de sécurité éteint
Tension
Axe Y0 V
Axe X 0 V
Axe de barillet 0 V
Axe DP 42V-
Axe Z (C&P, TH) 42 V-
Axe Z (CPP) 0 V-
Actif
Convoyeur de CI Non
Table élévatrice Non
Serrage CI Non
Réglage en largeur Non
Découpeuse de bandes vides Non
Admission de chariots de report Oui
oui
Air comprimé
min. 0,5 MPa
(5,0 bar) ?
Bouton d'ARRÊT
D'URGENCE
- Capot de protection ouvert ?
- Absence de butoir sur l'axe Y ?
Boucle d'ARRÊT D'URGENCE
vers le chariot de composants
interrompu ?
2
Actif
Arrêt de sécurité allumé
Tension
Axe Y 300 V-
Axe X 300 V-
Axe de barillet 160 V-
Axe DP 42 V-
Axe Z (C&P, TH) 42 V-
Axe Z (CPP) 160 V-
Actif
Convoyeur de CI Oui
Table élévatrice Oui
Serrage CI Oui
Déplacement en largeur Oui
Découpeuse de bandes vides Oui
Admission de chariots de report Oui
