Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.5 Adapter le couloir de bandes vides à la hauteur de composants
225
4.5 Adapter le couloir de bandes vides à la hauteur de
composants
En cas d'utilisation de magasins traitant les bandes avec une hauteur de poche > 12 mm, la tôle
de séparation
(1) doit être démontée.
4

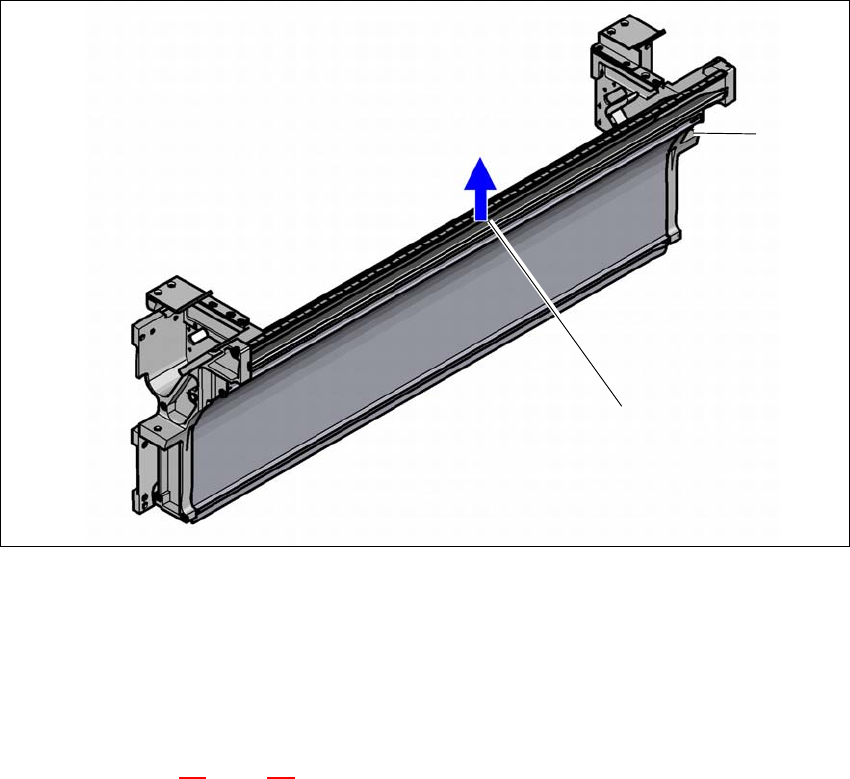

(1) Tôle de séparation pour bandes > 12 mm démontable
(2) Vis de fixation
Pour démonter la tôle de séparation, débranchez l'automate de report à l'interrupteur princi-
pal.
Coupez l'automate de report de l'alimentation en courant et en air comprimé.
Verrouillez toute alimentation de l'automate de report en procédant de la manière décrite
dans la section 2.9
, page 97 .
Purgez les conduites d'air comprimé et la découpeuse de bande :
Si une vanne de purge est prévue (seulement SIPLACE SX1/SX2 V3), ouvrez la vanne
de purge.
S'il n'y a pas de vanne de purge (SIPLACE SX1/SX2 V2 et versions antérieures), dé-
branchez l'un des petits tuyaux sur la pièce en T de la découpeuse de bande.
Attendez jusqu'à ce que la pression de service de la découpeuse soit descendue à 0 MPa.
Desserrez les vis de fixation.
Retirez la tôle de séparation.
(1)
(2)
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.6 Mettre l'automate de report en service À partir de la version logicielle SR.713.1 Édition 12/2020
226
4.6 Mettre l'automate de report en service
4.6.1 Mettre l'automate de report en service chez le client
Vérifiez que tous les sous-groupes soient à la bonne place.
Retirez toutes les sécurités de transport (voir section 4.3.10, page 222).
Essuyez les rails de guidage linéaire des axes X/Y avec un chiffon non pelucheux. N'utilisez
pas de solvant (voir section 4.3.11, page 222).
Brancher l'alimentation électrique et l'air comprimé. Veillez à ce que les conduites d'alimen-
tation ne présentent pas de risque de trébuchement. Si possible, posez les conduites d'ali-
mentation sous l'automate de report.
Allumez l'automate de report et vérifiez le fonctionnement des dispositifs de sécurité tels que
le bouton d'ARRÊT D'URGENCE, les commutateurs de position des capots et les chariots de
composants.
Effectuez un cycle de référence.
Effectuer le calibrage initial de l'automate de report. (voir section 4.6.1.1, page 227).
Chargez un lot sur l'ordinateur et testez-le.
Contrôlez la position zéro de l'automate de report après un temps d'échauffement de 3 - 4 h.
Configurez, avec le personnel de service du client, les modules d'alimentation à l'aide du pro-
gramme de report du client.
Introduisez la manipulation des modules d'alimentation à l'aide du JobGuide.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.6 Mettre l'automate de report en service
227
4.6.1.1 Effectuer un calibrage initial
Dans la barre de symboles, cliquez sur « Service Tools (outils de services) ».
Cliquez sur le bouton Calibrage automatique.
4
Fig. 4.6 - 1 Service Tools => Calibrage automatique
Choisissez sous .Sélection => Calibrage des axes de portiques (1).
(1)
