2.7.5 Conditions d'air comprimé après mise hors circuit de l'interrupteur principal
Lors de la mise hors tension au moyen de l'interrupteur principal ou en cas de panne de l'alimen-
tation du réseau pour l'automate de report, la soupape principale commandée électriquement du
dispositif d'air comprimé se ferme (n° 1 de la fig. 2.8 - 1
, page 96). La pression dans l'automate
de report retombe en 5 sec. à 0 MPa (0 bar).
2.8 Blocage de l'alimentation en air comprimé et suppres-
sion de la pression
Le dispositif d'air comprimé se trouve sur l'emplacement 2 (voir fig. 4.2 - 1, page 194).
La pression de service de l'automate de report est réglée fixement sur 0,50 ± 0,025 MPa (5,0 ±
0,25 bar). La position du dispositif d'air comprimé est indiquée par le n° 1 sur la fig. 2.8 - 1
, page
96
. Vous pouvez interrompre l'alimentation en air comprimé vers l'automate de report en fermant
le robinet d'arrêt (n° 2 sur la fig. 2.8 - 1
, page 96).
Desserrez le verrouillage du capot en vous aidant de la clé de la machine.
Soulevez le capot (voir fig. 4.2 - 1, page 194).
Déplacez le levier du robinet d'arrêt (n° 1 sur la fig. 2.8 - 1, page 96) de la position verticale
dans la position horizontale.
Surveillez le manomètre de la pression de service (n° 5 sur la fig. 2.8 - 1, page 96). Lorsque
l'automate de report est en circuit, la pression retombe en 1 minute à 0 MPa (0 bar).
2
ATTENTION
Interruption de l'alimentation en air comprimé !
L'automate de report étant allumé, vous pouvez interrompre l'alimentation en air
comprimé au moyen du robinet de blocage pour une durée maximale de 30 minutes.
Si vous avez besoin de plus de temps pour des opérations d'entretien ou d'inspection
sur le système pneumatique, éteignez l'automate de report au commutateur principal
et débranchez-le de l'alimentation en air comprimé.
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.8 Blocage de l'alimentation en air comprimé et suppression de la pression À partir de la version logicielle SR.713.1 Édition 12/2020
96
2

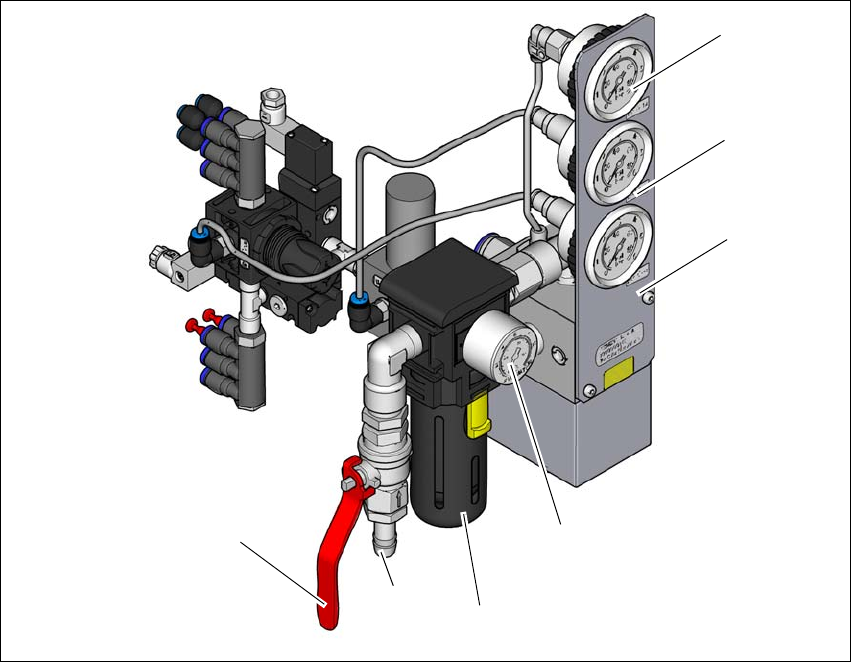

Fig. 2.8 - 1 Dispositif d'air comprimé sur l'automate de report
(1) Manomètre pour la pression d'alimentation des portiques 1 et 2
Pression de consigne : 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (plage d'indication 0 à 0,6 MPa, 0 à 6
bars)
(2) Manomètre pour la pression d'alimentation des composants de la machine
Pression de consigne : 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (plage d'indication 0 à 0,6 MPa, 0 à
6 bars)
(3) Manomètre pour la pression d'alimentation des magasins pour boîtiers en vrac
Pression de consigne : 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (plage d'indication : 0 à 0,6 MPa, 0 à
6 bars)
(4) Manomètre pour la pression d'entrée
Pression de consigne : 0,5 ± 1,0 MPa, 5,0 ± 10,0 bars (plage d'indication : 0 - 1,0 MPa, 0 -
10 bar)
(5) Filtre à air comprimé
(6) Raccordement de l'air comprimé
(7) Robinet d'arrêt en position « MARCHE »
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.9 Verrouillage et apposition de panneaux d'avertissement
97
2
2.9 Verrouillage et apposition de panneaux d'avertisse-
ment
2.9.1 Tâche et objectif
Avant d'exécuter des travaux d'entretien ou de dépannage sur l'automate de report sous quelque
forme que ce soit, il faut que vous le protégiez contre une remise en circuit et que vous mettiez
en place, à cet effet, des panneaux d'avertissement correspondants. Si vous vous en tenez stric-
tement à la manière de procéder décrite ci-après, il n'y a aucun risque de blessure par électrocu-
tion ou en raison de mouvements imprévus.
2
AVERTISSEMENT
Risque de blessures !
Avec des conduites d'air comprimé qui sont sous pression, il y a un risque de blessures.
Ne démontez jamais des conduites d'air comprimé qui sont sous pression.
NOTA
Exigences minimales
Ce procédé contient les exigences minimales qui concernent la manière de bloquer et
de munir l'automate de report de panneaux d'avertissement lors de travaux d'entretien.
Il est possible que des mesures de sécurité supplémentaires, qui se révèlent indispen-
sables pour achever le travail de manière sûre, soient spécifiées par la sécurité du tra-
vail, par les responsables de la sécurité, par le Comité de Sécurité et par le service de
santé.
