Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensi ons des stations À partir de la version logiciel le SR.713.1 Édition 12/2020 6.1 Changeur de pipettes 307 6.1.4.3 Position des changeurs de pipettes p…
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.1 Changeur de pipettes À partir de la version logicielle SR.713.1 Édition 12/2020
306
6.1.4.2 Caractéristiques techniques
6
6
Changeur de pipettes pour la SIPLACE TwinStar
Nombre de magasins 8 magasins max. avec 16 garages à pipettes
Nombre de garages à pipettes peut être configuré librement
Configuration standard 3 magasins avec deux garages à pipettes chacun
1 magasin avec un garage à pipettes
Types de pipettes 4xx avec adaptateur
5xx (standard)
9xx avec adaptateur
Pipette spéciale, pince
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.1 Changeur de pipettes
307
6.1.4.3 Position des changeurs de pipettes pour la SIPLACE TwinStar
6

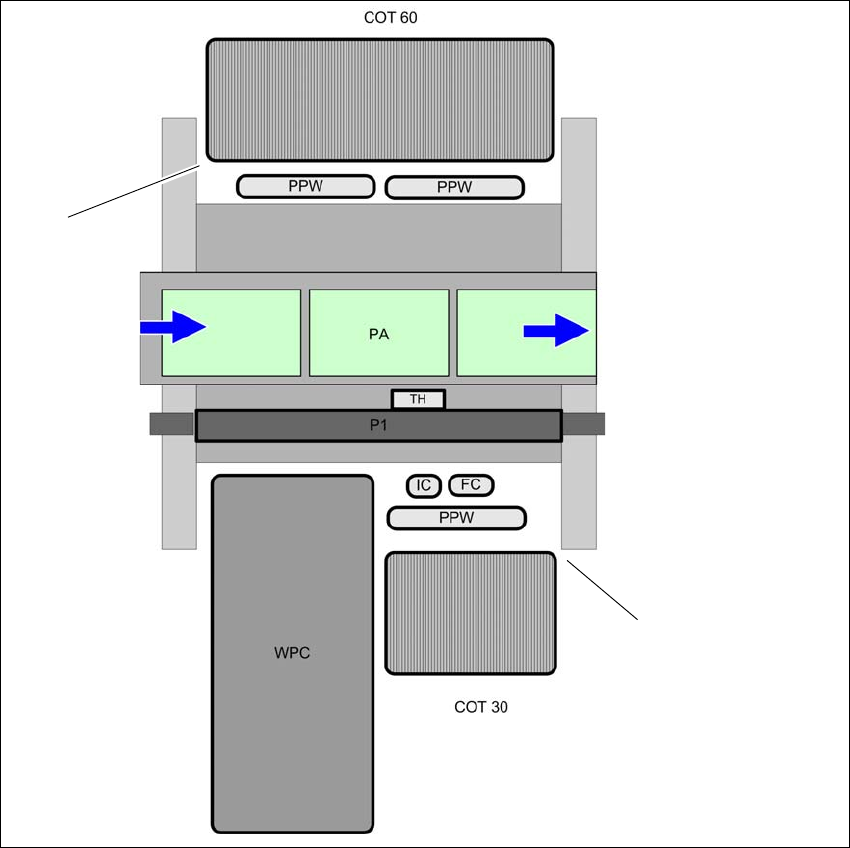

Fig. 6.1 - 11 Position du changeur de pipettes pour la tête SIPLACE TwinStar – Exemple
6
(1) Chariot de composants 60 sur la position intérieure
(2) Chariot de composants 30 sur la position extérieure
(PPW) Changeur de pipettes
(PA) Zone de report
(1)
(2)
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.1 Changeur de pipettes À partir de la version logicielle SR.713.1 Édition 12/2020
308
6.1.4.4 Montage
Le changeur de pipettes est fixé sur le dispositif de rentrée des chariots de composants.
6

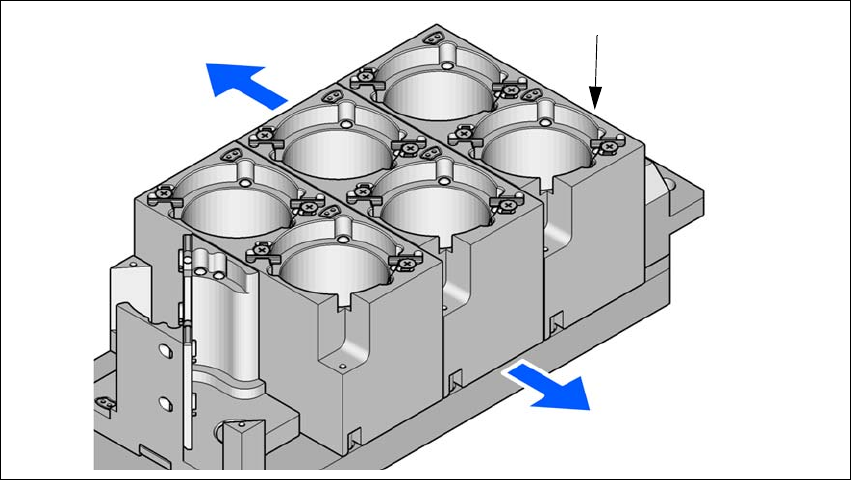

Fig. 6.1 - 12 Position de montage
(1) Alésage de marquage
(2) Côté opérateur
(3) La flèche est tournée dans le sens du convoyeur de CI
6
Alignez le changeur de pipettes de sorte que l'alésage de marquage (n° 1) se trouve à
gauche, vu par l'opérateur.
6.1.4.5 Pipettes spéciales
Les automates de report SIPLACE traitent des composants selon le spectre SMT standard.
ASM développe sans cesse des pipettes spéciales.
Des pipettes spéciales sont proposées pour toutes les têtes de report pour pouvoir exécuter les
ordres de report avec une vitesse, une précision et une flexibilité maximales. L'utilisation de chan-
geurs de pipettes automatiques réduit en outre les temps de configuration qui échoient en cas de
changement de produit.
Pour en savoir plus à propos de la fabrication de magasins spéciaux et de pinces, veuillez contac-
ter ASM.
6.1.4.6 Conteneur des rebuts de composants pour la SIPLACE TwinStar
En ce qui concerne la TwinStar SIPLACE, un conteneur des rebuts de composants peut être ins-
tallé. Il est installé à côté du module Finepitch-Vision.
(1)
(2)
(3)
