2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX 2 Éditions V2 et V3 2.2 Panneaux d'avertissement À part ir de la version logicielle S R.713.1 Édition 12/2020 54 2.2.7.2 Panneaux d'avertiss…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.2 Panneaux d'avertissement
53
2.2.7.1 Panneaux d'avertissement W206, W250, W251 sur les faces intérieures des portes
des secteurs
2

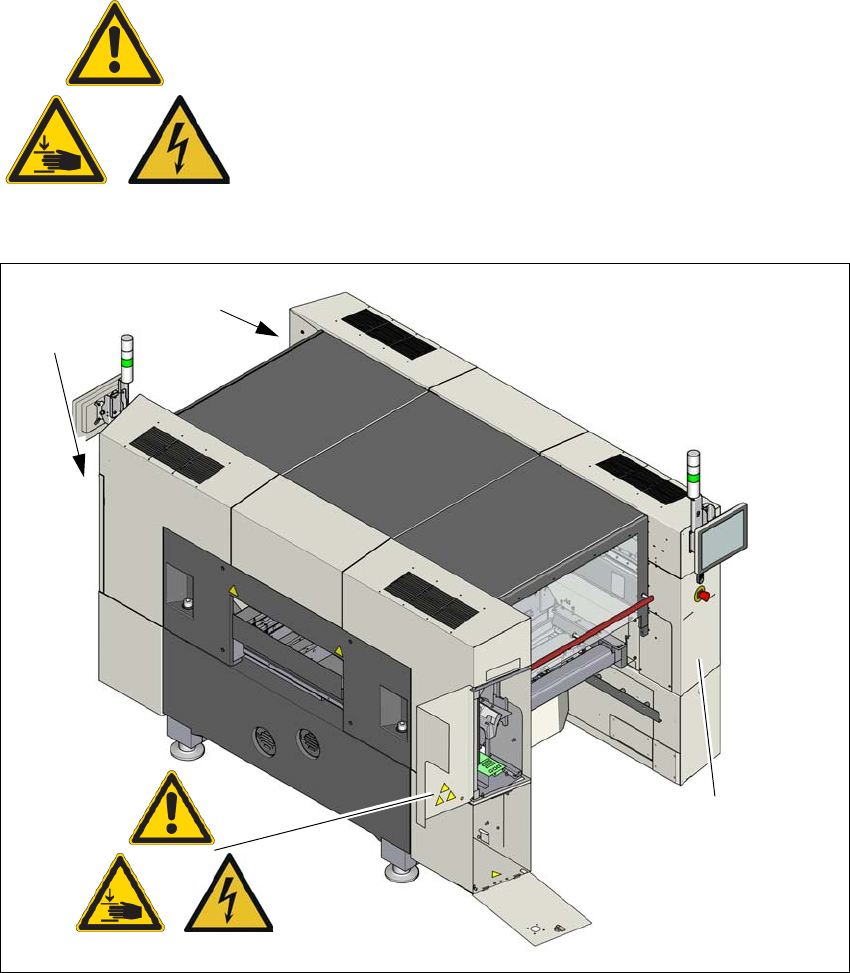

Fig. 2.2 - 9 Signaux de danger sur les faces intérieures des portes des secteurs
Pos. W 001, sur l'intérieur des portes des secteurs, n° de référence 03131410-xx
Pos. W 024, sur l'intérieur des portes des secteurs, n° de référence 03155346-xx
Pos. W 012, sur l'intérieur des portes des secteurs, n° de référence 03155378-xx
Ne jamais mettre en marche l'automate de report sans que la bu-
tée ne soit installée ou que les portes ne soient fermées.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
sur l'intérieur de la porte
W 001, W 012, W 024
sur l'intérieur de la porte
(W 024)
(W 012)
(W 001)
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.2 Panneaux d'avertissement À partir de la version logicielle SR.713.1 Édition 12/2020
54
2.2.7.2 Panneaux d'avertissement sur l'alimentation électrique
2
Pos. W 220 sur la fig. 2.2 - 10, page 54, n° de référence 03114591-01 (nombre par automate de
report : 3).

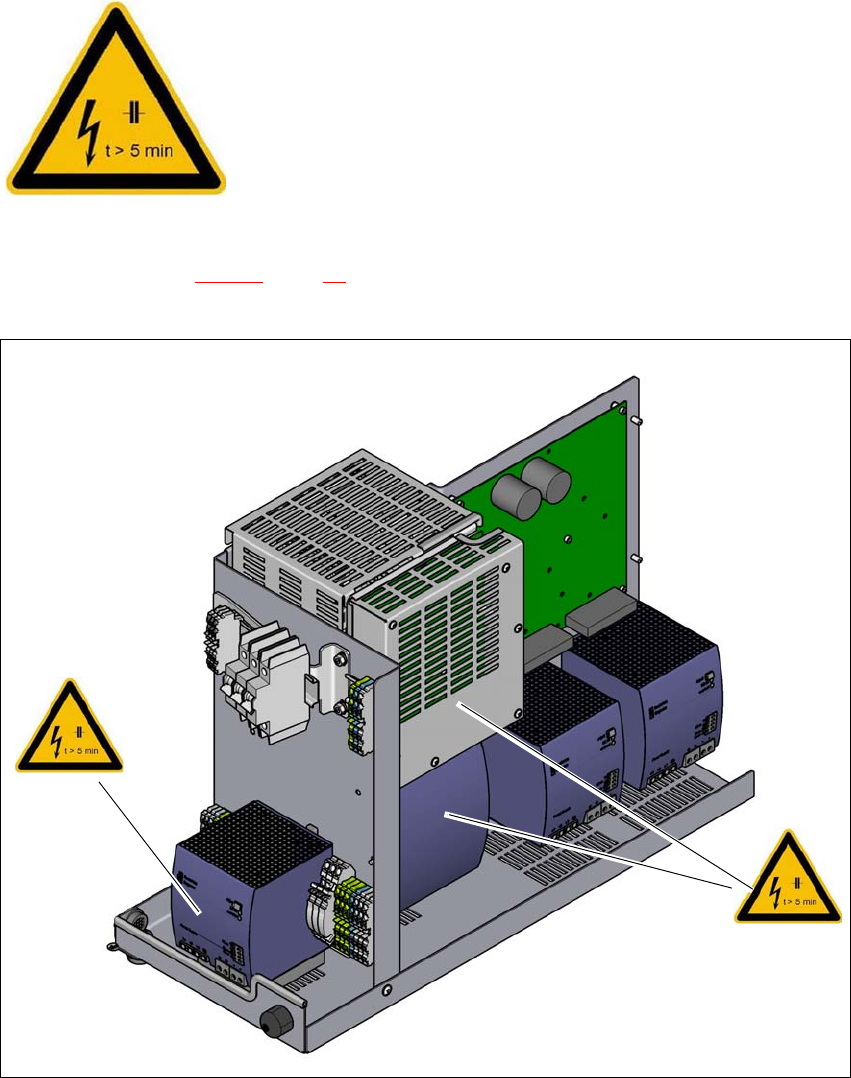

Fig. 2.2 - 10 Panneau d'avertissement W 220 au niveau de l'alimentation électrique
– W 220 sur la batterie de condensateurs PCS417
– W 220 sur l' alimentation électrique convertisseur AC/DC (160 V DC/300 V DC).
– W 220 sur le capot de l'arrêt de sécurité (CSB)
2
2
TENSION DE RÉSEAU !
Couper le courant à l'interrupteur principal, débrancher la fiche
secteur et attendre 5 minutes jusqu'à ce que les condensateurs se
soient déchargés.
Région ALÉNA : RISQUE D'ÉLECTROCUTION ET DE BRÛ-
LURE !
W 220
W 220
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.2 Panneaux d'avertissement
55
2.2.8 Panneaux d'avertissement sur la SIPLACE SpeedStar C&P20 P2
2
2
Fig. 2.2 - 11 Panneaux d'avertissement sur la SIPLACE SpeedStar C&P20 P2
(1) Plaque indicatrice pour la température, n° de référence 03031926-01
(2) Boîtier du moteur du barillet
(3) Poignée
(4) Panneau d'avertissement - groupe de risque 2
Pos. Marquage laser - classe de risque 2, n° de référence 03155298-01
NOTA
Seulement pour SIPLACE SX1/SX2 V3
La SIPLACE SpeedStar C&P20 P2 P n'est présente que sur la SIPLACE SX1/SX2 V3.
(1)
(3)
(2)
(4)
Marquage laser
Classe de risque 2
