5 Tâches sur l'automate de repor t Manuel d'utilisation SIPLACE S X1/SX2 Éditions V2 et V3 5.7 Voyants avec avertisseur s onore À partir de la version logic ielle SR.713.1 Édition 12/2020 256 5.7 V oyant s avec…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.6 Messages d'erreur et aide en ligne
255
5.6.3 Signification des couleurs dans les informations d'alarme, contenues dans
l'aide en ligne
5
5.6.4 Aide en ligne contextuelle
Pour afficher des informations sur l'écran actuel, le système d'aide, qui concerne l'ordinateur de
station, est lancé par un clic sur le symbole . La fenêtre principale du
système d'aide qui
contient les informations pour l'alarme s'affiche sur l'écran. A ce sujet, les informations se rap-
portent à l'écran actuellement affiché, à partir duquel l'aide a été lancée. La table des matières,
l'index et les fonctions de recherche vous permettent de consulter l'intégralité du contenu de l'aide
en ligne.
Marquage de texte Signification
Texte rouge Numéro d'alarme et message d'alarme
Texte noir Cause(s) possible(s) de l'alarme
Texte vert Instructions sur l'élimination de l'alarme
Texte bleu souligné Appel d'informations supplémentaires
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.7 Voyants avec avertisseur sonore À partir de la version logicielle SR.713.1 Édition 12/2020
256
5.7 Voyants avec avertisseur sonore
5.7.1 Vue d'ensemble
Les voyants signalent les états de fonctionnement et les défauts de fonctionnement de l'automate
de report. L'avertisseur signale par voie acoustique lorsqu'une alarme a déclenchée. Le voyant
de signalisation peut être configuré en bicolore ou en tricolore . Le système de voyant de signali-
sation respectif (bicolore ou tricolore) est réglé dans l'autoconfiguration du logiciel de la station.
5.7.2 Voyant de signalisation (standard)

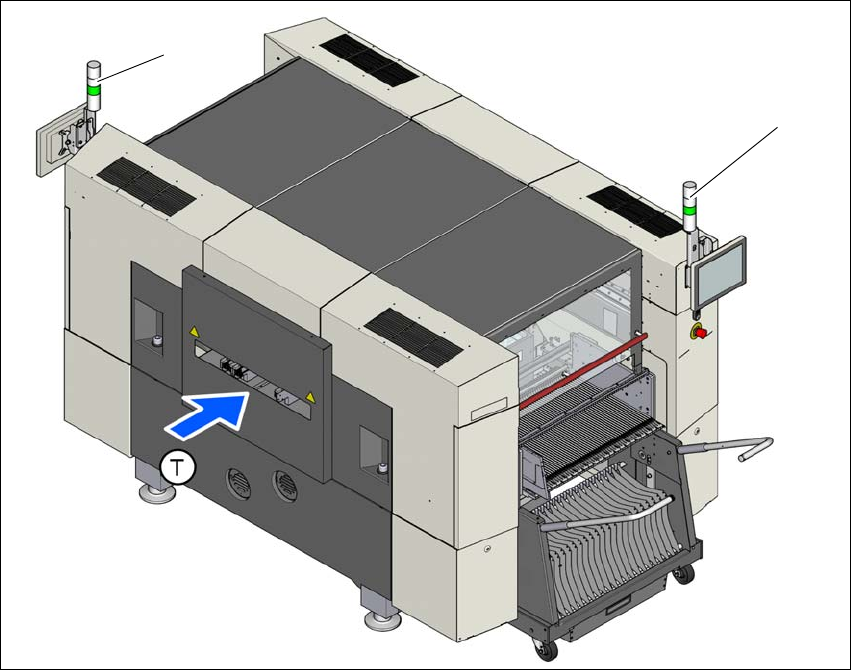

Fig. 5.7 - 1 Témoins lumineux des états de fonctionnement
L1 Voyant à gauche
L3 Voyant à droite
T Sens du convoyage des CI
(L1)
(L2)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.7 Voyants avec avertisseur sonore
257
5.7.2.1 Configuration des voyants de signalisation tricolores et de l'avertisseur sonore

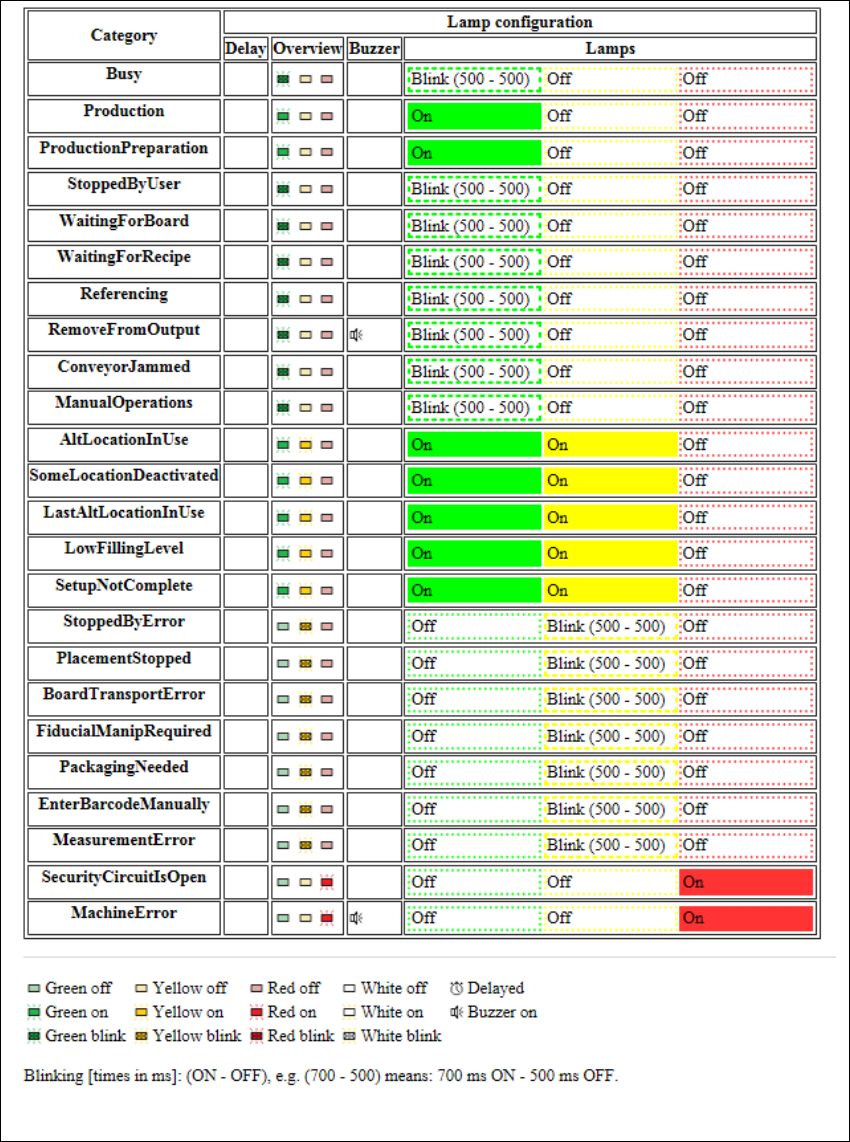

Fig. 5.7 - 2 Configuration des voyants de signalisation tricolores et de l'avertisseur sonore
