2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX 2 Éditions V2 et V3 2.2 Panneaux d'avertissement À part ir de la version logicielle S R.713.1 Édition 12/2020 42 2.2.2 Signification et descripti…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.2 Panneaux d'avertissement
41

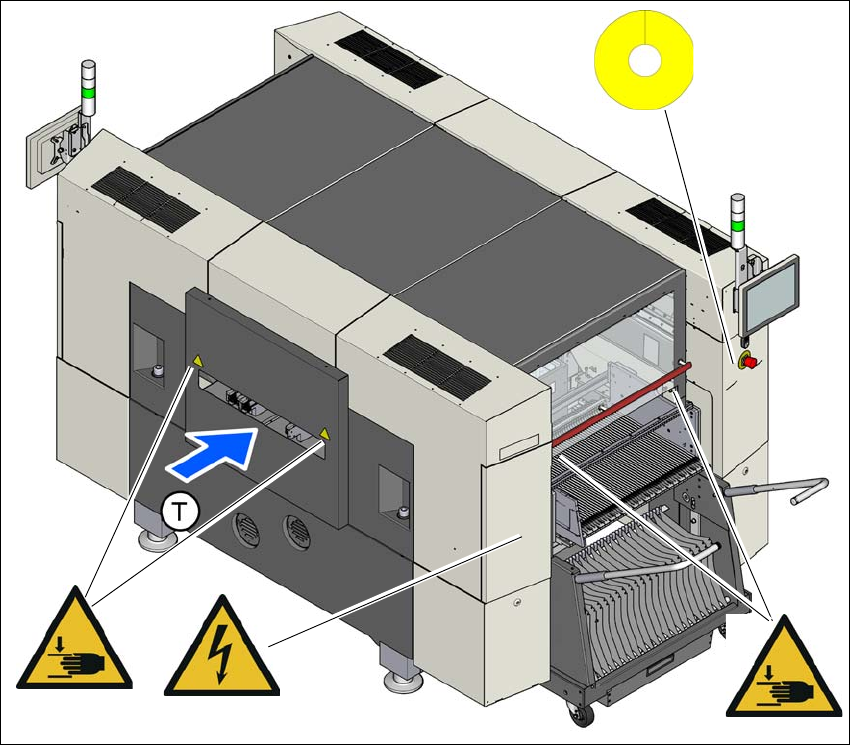

Fig. 2.2 - 2 Panneaux d'avertissement sur l'automate de report - emplacement 2
Pos. W 024, n° de référence 03155346-01
Pos. W 210, n° de référence 03009350-01
Pos. W 012, n° de référence 03155378-01
(T) Sens de convoyage des cartes
W 024
W 210
W 024
W 012
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.2 Panneaux d'avertissement À partir de la version logicielle SR.713.1 Édition 12/2020
42
2.2.2 Signification et description des panneaux d'avertissement (signalisation
standard)

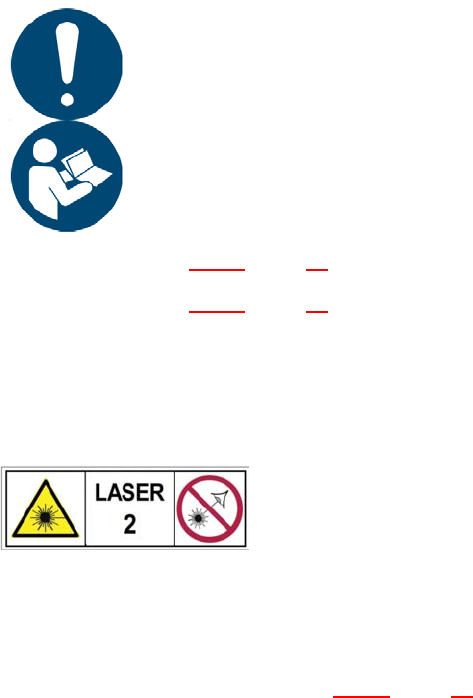

2.2.2.1 Plaque indicatrice M002
2
Pos. M 002 sur la fig. 2.2 - 1, page 40, n° de référence 3155798-01 ou
Pos. M 002 sur la fig. 2.2 - 3
, page 45, n° de référence 3155798-01
(nombre par automate de report : 1)
2.2.2.2 Panneau d'avertissement catégorie de laser 2
2
Pos. W catégorie de laser 2 sur la fig. 2.2 - 1, page 40, n° de référence 03155298-01
(nombre par automate de report : 1)
2
2
2
2
2
2
2
2
Fonctionnement sûr de l'automate de report
La condition préalable d'une exploitation sûre de l'automate de
report est la connaissance et le respect du manuel d'utilisation et
des consignes de sécurité.
2
2
2
RAYONNEMENT LASER
Catégorie de laser 2
Selon CEI 60825-1:2014
Ne pas regarder le rayon directement !
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.2 Panneaux d'avertissement
43

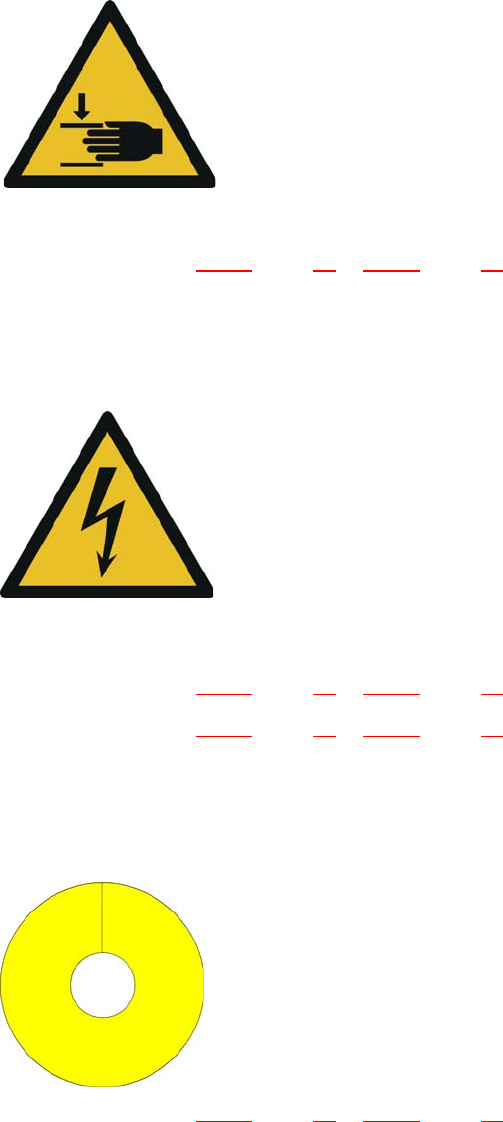

2.2.2.3 Panneau d'avertissement W 024
2
Pos. W 024 sur la fig. 2.2 - 2, page 41 et 2.2 - 2, page 41, n° de référence 03155346-01
(nombre par automate de report : 8)
2.2.2.4 Panneau d'avertissement W 012
2
Pos. W 024 sur la fig. 2.2 - 2, page 41 et 2.2 - 2, page 41, n° de référence 03155378-01 ou
Pos. W 024 sur la fig. 2.2 - 3
, page 45 et 2.2 - 4, page 46, n° de référence 03155378-0
(nombre par automate de report : 3)
2.2.2.5 Panneau d'avertissement W 210
2
Pos. W 210 sur la fig. 2.2 - 1, page 40 et 2.2 - 2, page 41, n° de référence 03009350-01
(nombre par automate de report : 2)
2
2
2
Avertissement concernant les blessures aux mains
Une intervention malencontreuse peut occasionner des blessures
aux bras et aux mains.
Ne pas mettre les mains dans l'automate de report en
marche.
Ne pas mettre les mains dans l'automate de report adjacent.
Tensions dangereuses
Même lorsque l'interrupteur principal est éteint et que la fiche sec-
teur est débranchée, les pièces marquées sont encore sous ten-
sion pendant un moment.
Débranchez l'automate de report du secteur avant d'ouvrir le ca-
pot.
Région ALÉNA : RISQUE D'ÉLECTROCUTION ET DE BRÛ-
LURE !
2
2
2
2
2
2
Panneau d'avertissement sur le bouton d'ARRÊT D'URGENCE
