3.7.3 Capteur pour le conteneur des rebuts de composants
Le détecteur pour le conteneur des rebuts de composants vérifie si le conteneur des rebuts de
composants est correctement logé dans sa fixation.
– Si le conteneur des rejets n'a pas été placé correctement, l'automate de report ne peut pas
être lancé.
– Si le conteneur des rejets sort de sa fixation pendant le processus de report, l'automate de
report s'arrête immédiatement, pour éviter une collision de la tête.
3.7.4 Pompe à vide (en option)
La pompe à vide pour la SIPLACE SpeedStar est montée derrière les admissions xx de compo-
sant sur l'emplacement 1 dans l'atelier d'usinage. Deux types sont disponibles :
– pompe à vide VX4.25
– pompe à vide
VX4.25/0-47 IE3
3.7.4.1 Vue d'ensemble - type VX4.25
N° de référence 03128463-xx Pompe à vide VX4.25
3
Fig. 3.7 - 3 Vue d'ensemble - Pompe à vide
(1) Lieu de montage de la pompe à vide
(2) Pompe à vide VX 4.25
(1)
(2)
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.7 Tête de report À partir de la version logicielle SR.713.1 Édition 12/2020
126
3.7.4.2 Vue d'ensemble - type VX4.25/0-47 IE3
N° de référence 03224400-xx Pompe à vide VX4.25/0-47 IE3
3

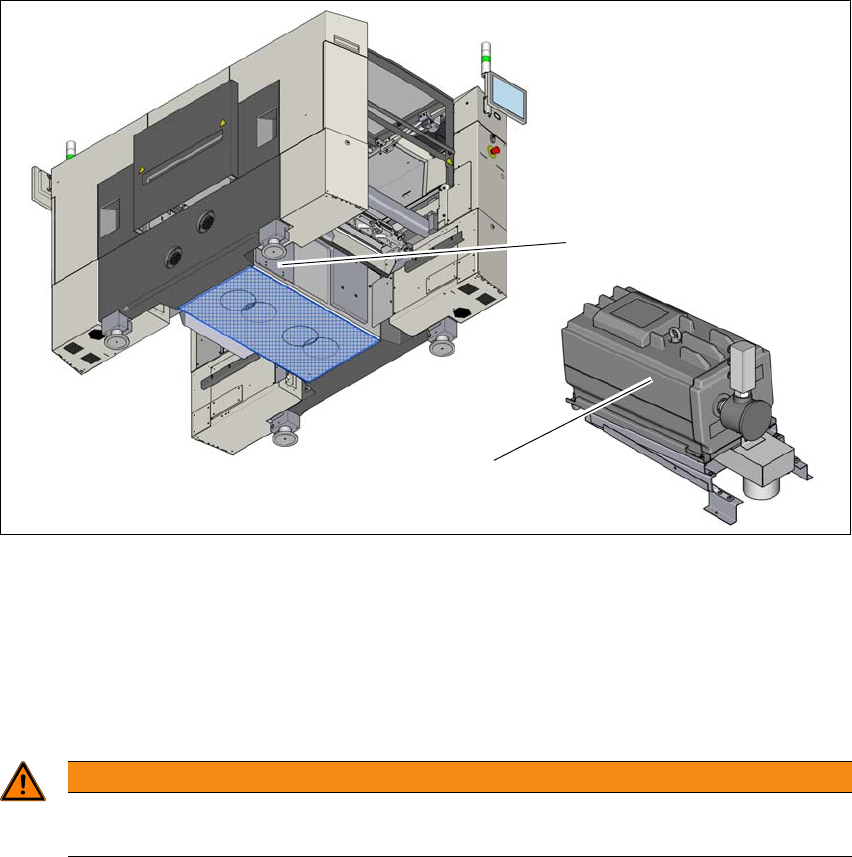

Fig. 3.7 - 4 Vue d'ensemble - Pompe à vide
(1) Lieu de montage de la pompe à vide
(2) Pompe à vide VX 4.25 IE3
3.7.4.3 Consignes de sécurité relatives à la pompe à vide
3
(1)
(2)
AVERTISSEMENT
Respectez les consignes de sécurité
Observez les indications de sécurité figurant dans la notice d'utilisation fournie.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.7 Tête de report
127
3.7.4.4 Description
Seul l'automate SIPLACE SpeedStar peut fonctionner avec la pompe à vide. Dans la SIPLACE
SX1/SX2, la SIPLACE SpeedStar avec pompe à vide est en option.
En combinaison avec la pompe à vide, la consommation en air comprimé de la tête de SpeedStar
(C&P20 P2 / C&P20 P) sera réduite considérablement. Une pompe à vide peut alimenter jusqu'à
deux têtes SpeedStar (C&P20 P2 / C&P20 P). Les coûts de fonctionnement courants baissent
suivant le montant des coûts de l'énergie.
La pompe à vide est allumée et éteinte en même temps que l'automate de report. Lors de l'arrêt,
le logiciel de la station prévoit un temps d'arrêt de 6 minutes afin d'éviter une surchauffe de mo-
teur.
3
3.7.4.5 Indications concernant la maintenance
Respectez les consignes supplémentaires de maintenance concernant la pompe à vide.
Veuillez lire la section correspondante dans le manuel de maintenance de votre automate de
report.
NOTA
Pour les valeurs de la consommation en air comprimé, voir section 3.4, page 107.
