6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 É ditions V2 et V3 6.1 Changeur de pipettes À partir de la version logicielle SR.71 3.1 Édition 12/2020 296 6.1.2 Changeur de pipettes pour la SIPLACE M…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.1 Changeur de pipettes
295
6.1.1.3 Position des changeurs de pipettes pour la SIPLACE SpeedStar
6
Fig. 6.1 - 2 Position du changeur de pipettes pour la tête SIPLACE SpeedStar – Exemple
(1) Chariot de composants sur la position intérieure
(PPW) Changeur de pipettes
(PA) Zone de report
(1)
(1)
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.1 Changeur de pipettes À partir de la version logicielle SR.713.1 Édition 12/2020
296
6.1.2 Changeur de pipettes pour la SIPLACE MultiStar CPP
6.1.2.1 Changeur de pipettes avec 4 magasins
N° de référence 03147925-xx Changeur de pipettes construction de base CPx court
N° de référence 03135469-xx Magasin de pipettes 20xx avec 20 garages
N° de référence 03065782-xx Magasin de pipettes 28xx avec 9 garages
N° de référence 03226630-01 Magasin de pipettes type 20xx avec 20 garages et avec 3 re-
pères
6
Fig. 6.1 - 3 Changeur de pipettes pour la SIPLACE MultiStar avec 4 magasins
(1) Magasin de pipettes pour pipettes 20xx
(2) Magasin de pipettes pour pipettes 28xx
(1)
(2)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.1 Changeur de pipettes
297
6.1.2.2 Magasin de pipettes avec 20 garages pour pipettes 20xx
6

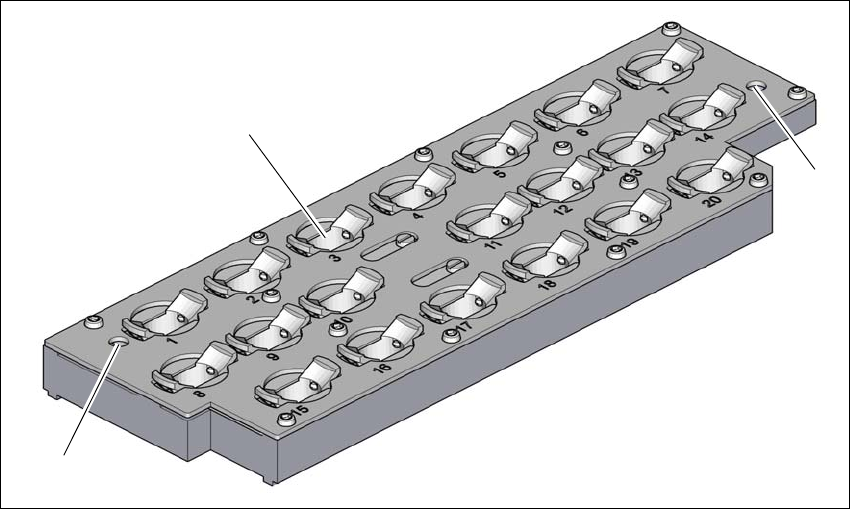

Fig. 6.1 - 4 Magasin de pipettes pour pipettes 20xx avec 20 garages - plaque de verrouillage ouverte
(1) 20 garages pour pipettes 20xx
(2) Repères (visibles uniquement lorsque la plaque de verrouillage est visible)
(2)
(1)
(2)
