6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.1 Changeur de pipettes À partir de la version logicielle SR.713.1 Édition 12/2020
294
6.1.1 Changeur de pipettes pour la SIPLACE SpeedStar C&P20 P2 /C&P20 P
6.1.1.1 Changeur de pipettes avec 4 magasins
N° de référence 03147925-xx Changeur de pipettes construction de base CPx court
N° de référence 03101503-xx Magasin de pipettes 60xx/40xx avec 20 garages
N° de référence 03218226-02 Magasin de pipettes type 40xx cpl. / NCS
6

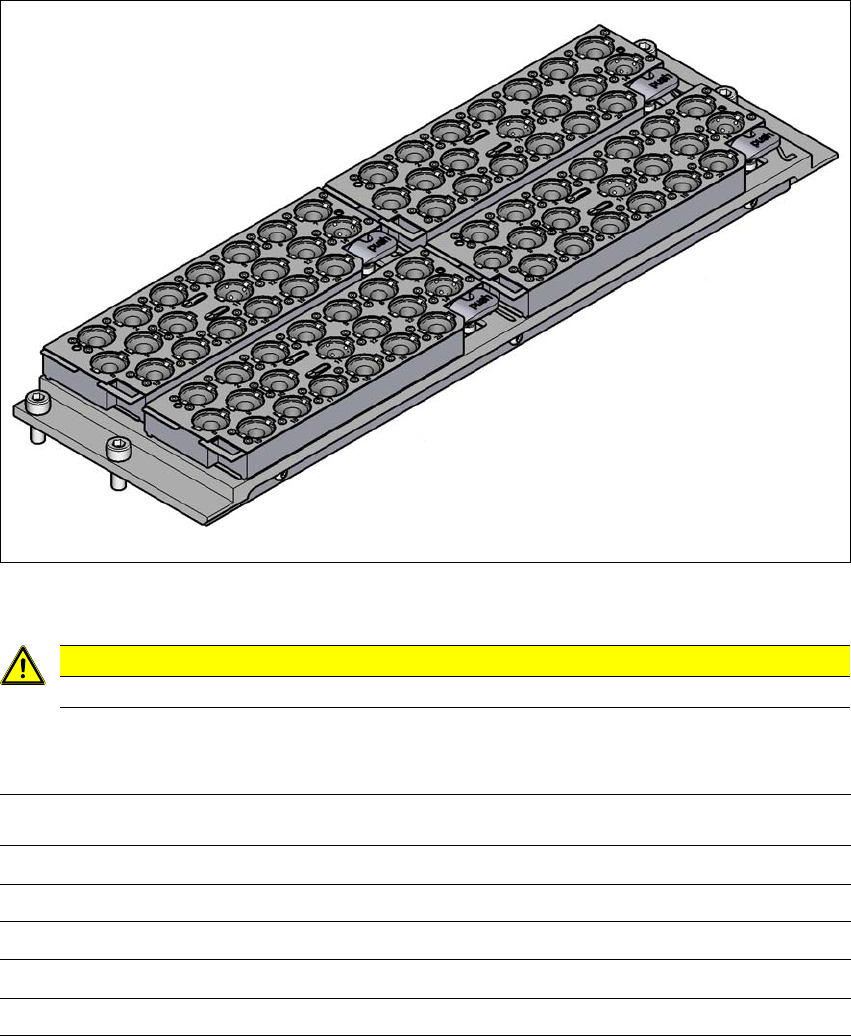

Fig. 6.1 - 1 Changeur de pipettes pour la SIPLACE SpeedStar C&P20 P2 / C&P20 P avec 4 magasins
6
6.1.1.2 Caractéristiques techniques
6
ATTENTION
N'utilisez le magasin pour la SIPLACE SpeedStar qu'avec la SpeedStar.
Changeur de pipettes pour la SpeedStar SIPLACE
Dimensions (longueur × largeur × hauteur) 314 mm × 94,5 mm × 68,6 mm
Nombre de garages à pipettes 80
Nombre de garages à pipettes 4
Types de pipettes C&P20 P2 60xx/40xx
Types de pipettes C&P20 P 40xx
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.1 Changeur de pipettes
295
6.1.1.3 Position des changeurs de pipettes pour la SIPLACE SpeedStar
6
Fig. 6.1 - 2 Position du changeur de pipettes pour la tête SIPLACE SpeedStar – Exemple
(1) Chariot de composants sur la position intérieure
(PPW) Changeur de pipettes
(PA) Zone de report
(1)
(1)
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.1 Changeur de pipettes À partir de la version logicielle SR.713.1 Édition 12/2020
296
6.1.2 Changeur de pipettes pour la SIPLACE MultiStar CPP
6.1.2.1 Changeur de pipettes avec 4 magasins
N° de référence 03147925-xx Changeur de pipettes construction de base CPx court
N° de référence 03135469-xx Magasin de pipettes 20xx avec 20 garages
N° de référence 03065782-xx Magasin de pipettes 28xx avec 9 garages
N° de référence 03226630-01 Magasin de pipettes type 20xx avec 20 garages et avec 3 re-
pères
6

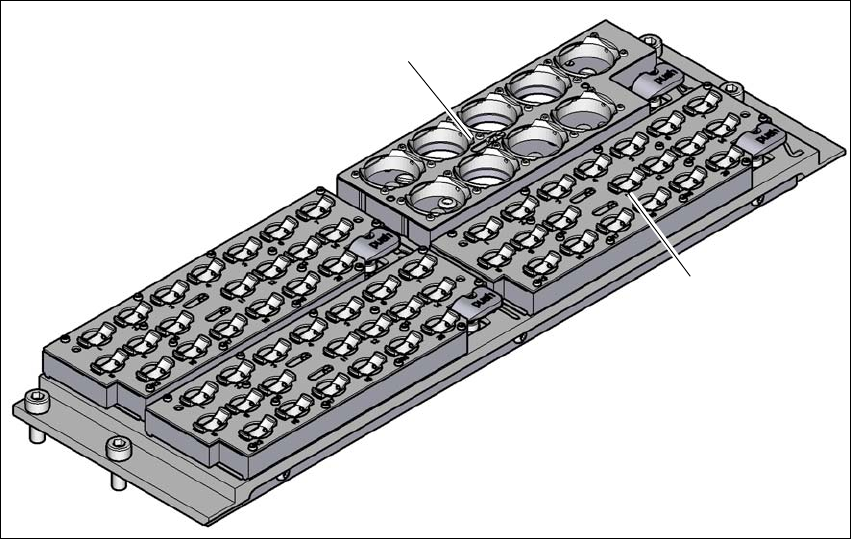

Fig. 6.1 - 3 Changeur de pipettes pour la SIPLACE MultiStar avec 4 magasins
(1) Magasin de pipettes pour pipettes 20xx
(2) Magasin de pipettes pour pipettes 28xx
(1)
(2)
