2.1.5 Consignes de sécurité relatives aux aimants permanents
Des aimants permanents puissants sont utilisés pour les moteurs linéaires des axes X et Y.
2
2
2
2
DANGER
Danger de mort dû à de forts champs magnétiques permanents à l'intérieur de l'auto-
mate de report !
En cas de capots de protection ouverts au sein de l'automate de report, il y a danger de
mort pour des personnes ayant reçu des implants passifs ou actifs tels que des
– stimulateurs cardiaques
– défibrillateurs
– pompes à insuline, etc.
Les personnes à risque doivent impérativement éviter la proximité immédiate de
l'automate de report.
AVERTISSEMENT
Risque de coincement !
Pour des personnes ayant reçu des implants passifs métalliques (par exemple pla-
quettes, vis etc.), il y a un risque de coincement.
Lorsque les capots de protection sont ouverts, ne mettez pas les mains dans l'auto-
mate de report ou ne vous penchez pas au-dessus de l'automate de report ouvert.
Ne pas apporter d'objet métallique dans la zone dangereuse.
ATTENTION
Perte de données due à des champs magnétiques permanents !
La présence de champs magnétiques puissants entraîne le risque de voir des données
sur des supports de données ou des cartes bancaires détruites.
Tenez les supports de données et les cartes de crédit éloignés de l'automates de
report.
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.1 Consignes de sécurité À partir de la version logicielle SR.713.1 Édition 12/2020
36

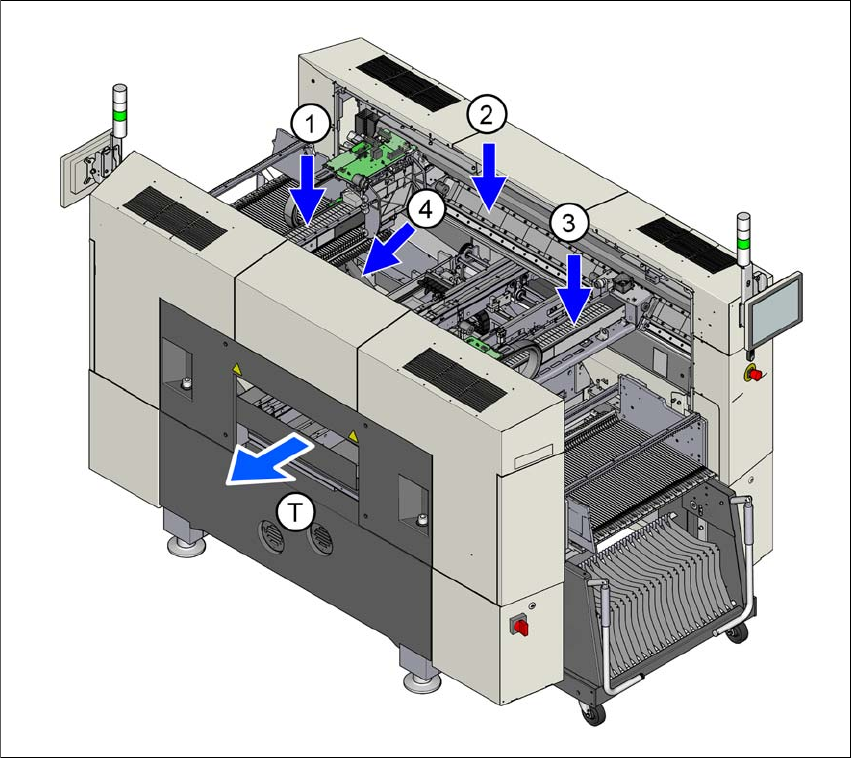

Fig. 2.1 - 1 Position des aimants permanents pour les commandes linéaires
(1) Aimants permanents du moteur linéaire X sur le portique 2
(2) Aimants permanents du moteur linéaire Y pour le portique 1 et le portique 2 (pour palier fixe
ou libre)
(3) Aimants permanents du moteur linéaire X sur le portique 1
(4) Aimants permanents du moteur linéaire Y pour le portique 1 et le portique 2 (pour palier fixe
ou libre)
(T) Sens de convoyage des cartes
Veuillez tenir compte des indications suivantes lorsque vous travaillez sur les aimants
permanents :
Il est expressément interdit aux personnes, munies d'implants actifs (par ex. : des stimula-
teurs cardiaques) ou d'autres prothèses ferromagnétiques, de travailler sur ces appareils ou
de s'en approcher. Tenez-vous à une distance sûre du moteur linéaire !
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.1 Consignes de sécurité
37
Il y a lieu d'observer des mesures particulières de prudence en raison des forces d'attraction
magnétique puissantes qui s'exercent à proximité immédiate de la piste magnétique, ainsi
que de la partie principale mobile. Les objets lourds ou larges en acier ou en fer ne doivent
jamais être mis manuellement à proximité de la piste magnétique. Comme les forces d'attrac-
tion magnétique ne sont pas visibles, leurs conséquences à proximité de la piste magnétique
sont en règle générale sous-estimées. La force d'attraction magnétique peut intervenir de
manière abrupte. Elle peut augmenter, à proximité d'objets ferromagnétiques (en acier ou en
fer) d'une taille similaire à celle de la piste magnétique et atteindre plusieurs milliers de
Newton.
Lorsque vous manipulez la piste magnétique, portez toujours des vêtements de travail et de
protection appropriés (par ex. : des gants, des chaussures, etc.).
Seuls des techniciens SIPLACE, formés en conséquence, sont autorisés à effectuer des tra-
vaux de montage et autres tâches lors de l'échange de la piste magnétique.
Pour les cas d'urgence, tenez prêts toujours au moins deux cales (environ 10° à 15°) en un
matériau massif et non magnétique (par exemple aluminium) et un marteau non magnétique
(environ 2 à 3 kg). Ces outils seront nécessaires en cas d'urgence, pour détacher magnéti-
quement les pièces qui adhèrent à la piste magnétique et pour dégager éventuellement les
membres coincés (doigt, main, pied). Ne jamais poser le bloc de bobines d'un moteur à noyau
de fer directement sur la piste magnétique.
Les appareils électroniques et les instruments de mesure peuvent être endommagés ou dé-
tériorés par les champs magnétiques puissants. Ne pas poser d'appareils, qui comportent
des composants magnétiques, à proximité d'ordinateurs, d'écrans ou de supports de don-
nées magnétiques (par exemple des disques durs, des cartes de crédit, des bandes audio et
vidéo, etc.).
Maintenez, entre diverses pistes magnétiques ou entre une piste magnétique et d'autres sur-
faces magnétiques, un intervalle d'au moins 45 cm.
Mettre les aimants au rebut de façon conforme. La démagnétisation complète des aimants
permanents constitue un aspect essentiel d'une mise au rebut conforme.
