2.6.3 Commutateurs et touches sur l'automate de report
2.6.3.1 Position des commutateurs et des touches sur l'automate de report
2

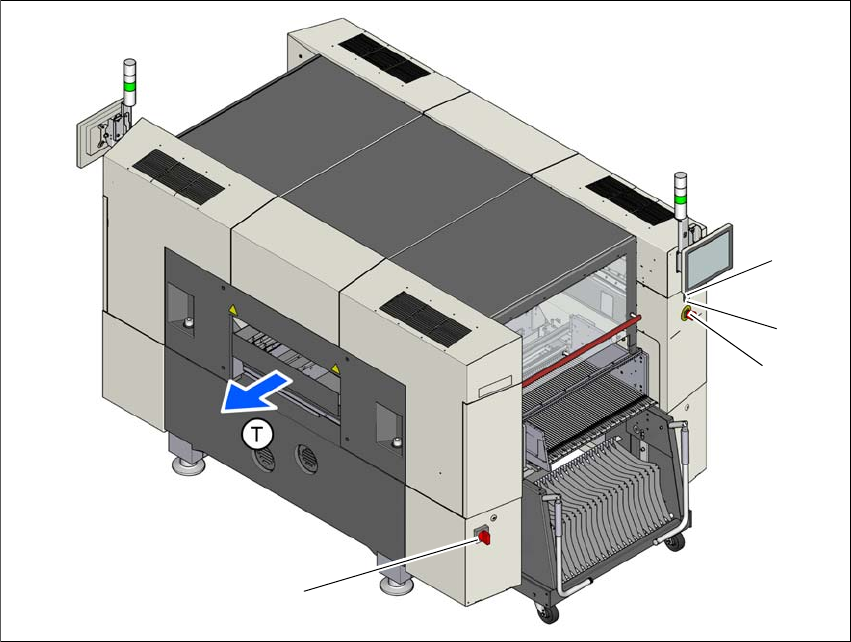

Fig. 2.6 - 4 Position des commutateurs et des boutons – vue côté sortie des CI
(1) Interrupteur principal
(2) Bouton de démarrage (blanc)
(3) Touche d'arrêt (noire)
(4) Bouton d'ARRÊT D'URGENCE
(T) Sens du convoyage des CI
(2)
(1)
(3)
(4)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.6 Dispositifs de sécurité
81
2

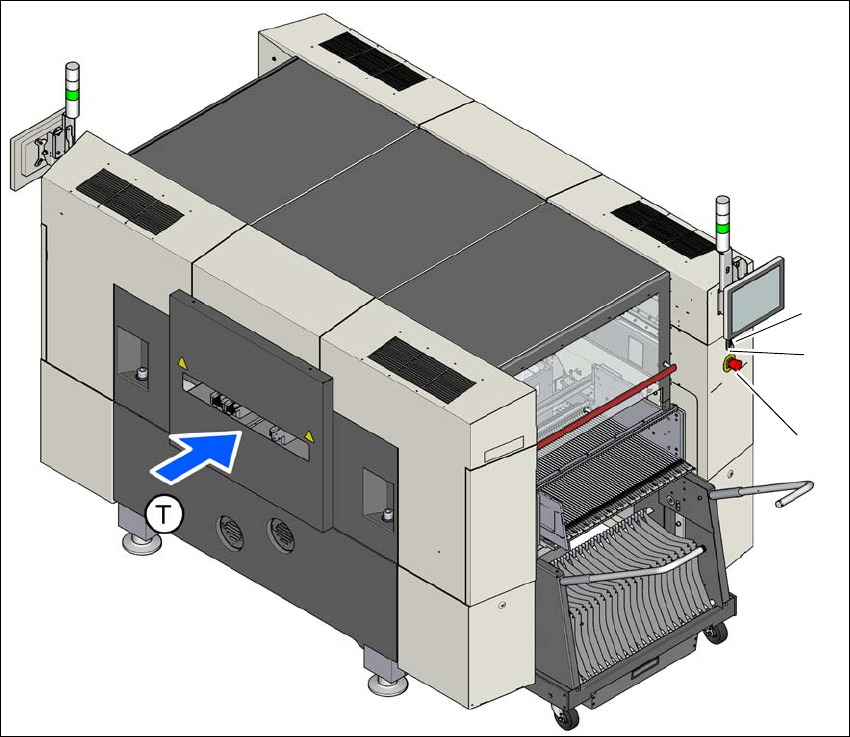

Fig. 2.6 - 5 Position des commutateurs et des touches – vue côté entrée des CI
(1) Bouton d'ARRÊT D'URGENCE
(2) Bouton de démarrage (blanc)
(3) Touche d'arrêt (noire)
(T) Sens du convoyage des CI
(2)
(1)
(3)
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.6 Dispositifs de sécurité À partir de la version logicielle SR.713.1 Édition 12/2020
82
2.6.3.2 Position des commutateurs de protection sur l'automate de report
2

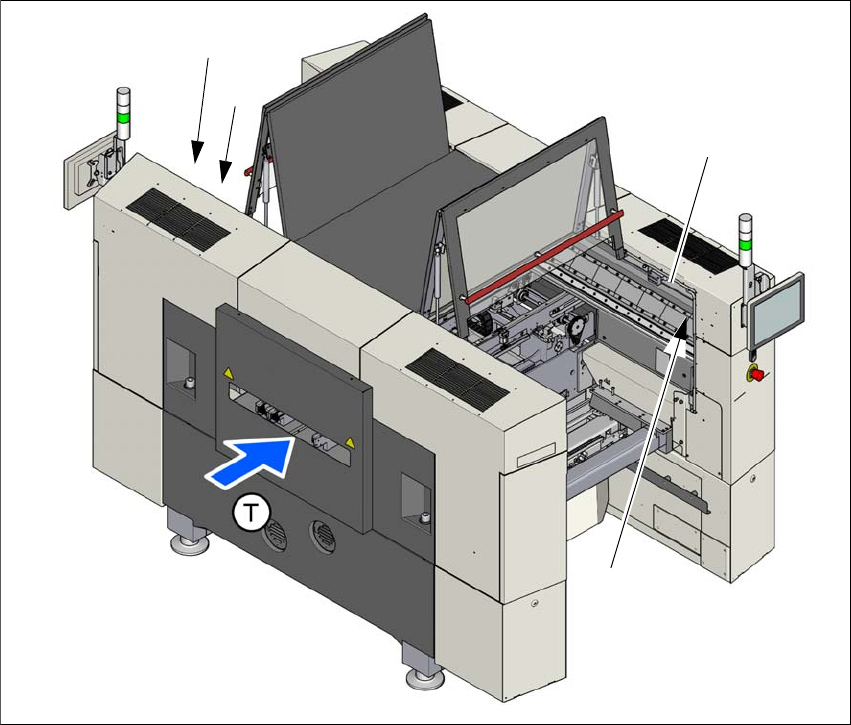

Fig. 2.6 - 6 Position des commutateurs de protection sur l'automate de report
(1) Interrupteur du capot de protection, emplacement 1
(2) Interrupteur du capot de protection, emplacement 2
(3) Commutateur de protection pour la détection du butoir
(T) Sens du convoyage des CI
(2)
(1)
(3)
(3)
