2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX 2 Éditions V2 et V3 2.6 Dispositifs de sécurité À part ir de la version logicielle SR .713.1 Édition 12/2020 90 2.6.4.2 Activation de l'ARRÊT D&a…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.6 Dispositifs de sécurité
89
2
Fig. 2.6 - 8 Boucle d'ARRET D'URGENCE de la SIPLACE SX1/SX2
Bouton de démarrage pressé.
non
non
oui
non
non
oui
oui
2
Actif
Arrêt de sécurité éteint
Tension
Axe Y0 V
Axe X 0 V
Axe de barillet 0 V
Axe DP 42V-
Axe Z (C&P, TH) 42 V-
Axe Z (CPP) 0 V-
Actif
Convoyeur de CI Non
Table élévatrice Non
Serrage CI Non
Réglage en largeur Non
Découpeuse de bandes vides Non
Admission de chariots de report Oui
oui
Air comprimé
min. 0,5 MPa
(5,0 bar) ?
Bouton d'ARRÊT
D'URGENCE
- Capot de protection ouvert ?
- Absence de butoir sur l'axe Y ?
Boucle d'ARRÊT D'URGENCE
vers le chariot de composants
interrompu ?
2
Actif
Arrêt de sécurité allumé
Tension
Axe Y 300 V-
Axe X 300 V-
Axe de barillet 160 V-
Axe DP 42 V-
Axe Z (C&P, TH) 42 V-
Axe Z (CPP) 160 V-
Actif
Convoyeur de CI Oui
Table élévatrice Oui
Serrage CI Oui
Déplacement en largeur Oui
Découpeuse de bandes vides Oui
Admission de chariots de report Oui
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.6 Dispositifs de sécurité À partir de la version logicielle SR.713.1 Édition 12/2020
90
2.6.4.2 Activation de l'ARRÊT D'URGENCE
En cas de problème, la SIPLACE SX1/SX2 peut être arrêtée en appuyant sur le bouton d'ARRÊT
D'URGENCE.
Un ARRÊT D'URGENCE peut être déclenché par :
– activation d'un bouton d'ARRÊT D'URGENCE sur l'automate de report
Dans ces cas, les arrêts de sécurité sont déclenchés et les contacteurs de puissance sont désac-
tivés en 100 ms ou 500 ms (catégorie d'ARRÊT 1, arrêt contrôlé avec interruption de l'alimentation
à l'arrêt).
2.6.4.3 Réinitialisation de l'ARRÊT D'URGENCE
Pour réinitialiser un ARRÊT D'URGENCE, vous devez déverrouiller les boutons d'ARRÊT D'UR-
GENCE.
Déterminez la cause du déclenchement du bouton d'ARRÊT D'URGENCE.
Remédiez au problème.
Déverrouillez le bouton d'ARRÊT D'URGENCE correspondant.
2.6.4.4 Remise du verrouillage
Fermez un capot de protection ouvert.
2.6.4.5 Déclenchement du verrouillage
Ouverture d'un capot de protection.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.6 Dispositifs de sécurité
91
2.6.5 Protection anti-intervention sur les emplacements avec magasin factice
2

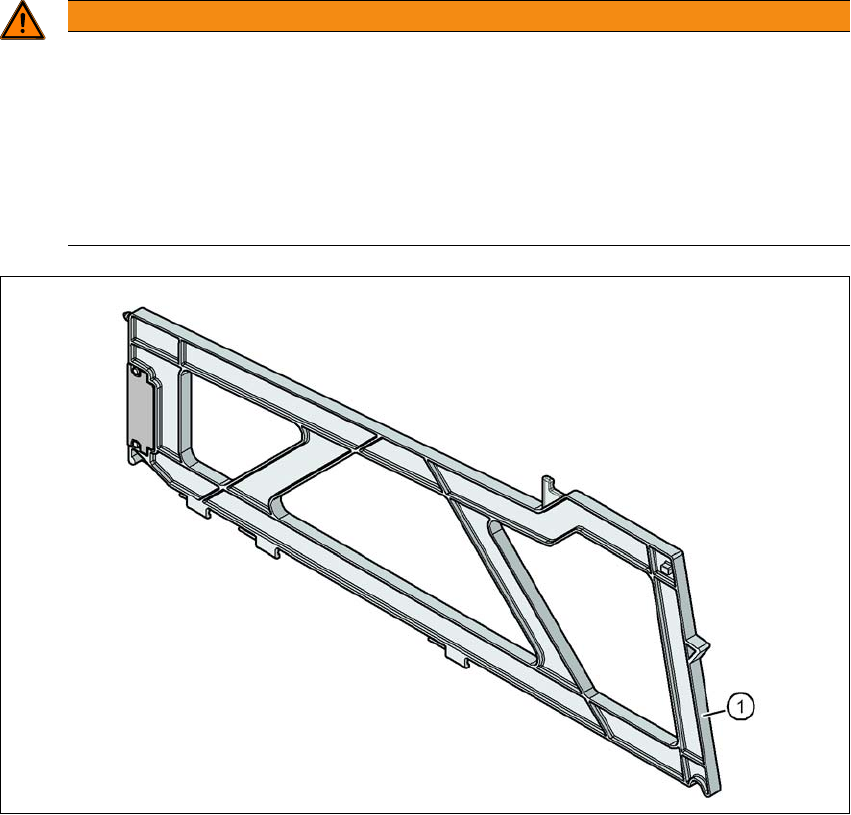

Fig. 2.6 - 9 Protection anti-intervention sur les emplacements du chariot de composants
2
(1) Magasin factice SIPLACE X, n° de référence 00141226-xx
AVERTISSEMENT
Sécurité de fo nctionnement
Sécurité de fonctionnement par l'occupation d'un emplacement sur deux !
La sécurité de fonctionnement, avec des chariots de composants SIPLACE Série-X S
est alors assurée si au moins un emplacement libre sur deux est muni d'un module d'ali-
mentation ou une protection anti-intervention (magasin factice).
Utilisez une protection d'intervention à un emplacement sur deux (magasin factice).
Sécurisez également, lorsque vous configurez une fixation pour les plateaux alvéo-
lés, un emplacement libre sur deux avec une protection anti-intervention.
