4.3.6 Échange des pieds de la machine (adaptation en hauteur)
L'automate de report repose sur 4 pieds de la machine (adaptation en hauteur) (voir n° 1 sur la
fig. 4.3 - 2, page 210)
Différentes adaptations en hauteur sont disponibles pour différentes hauteurs de transport des CI.
4
Fig. 4.3 - 2 Adaptation en hauteur de l'automate de report
(1) Boulon à six pans pour le réglage de la hauteur
(2) Encoche pour la protection contre les chutes (vis de blocage)
(3) Différentes dimensions d'adaptations en hauteur
– Adaptation en hauteur pour les hauteurs de transport de CL 900 (no de référence
03067048-xx)
– Adaptation en hauteur pour les hauteurs de transport de CL 930 (no de référence
03067046-xx)
– Adaptation en hauteur pour les hauteurs de transport de CL 950 (no de référence
03065876-xx)
(3)
(1)
(2)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.3 Installer l'automate de report
211
4
Fig. 4.3 - 3 Pieds de machine (adaptation en hauteur) de l'automate de report
(1) 4 adaptations en hauteur – pour différentes hauteurs
Enfoncez la fourche du chariot élévateur sous l'automate de report. Pour ce faire, voir 4.3.2
en page 206
.
Soulevez l'automate de report à environ 35 cm du sol à l'aide du chariot élévateur à fourche.
Ceci permet de retirer les adaptations en hauteur par le bas.
(1)
(1)
(1)
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.3 Installer l'automate de report À partir de la version logicielle SR.713.1 Édition 12/2020
212
4

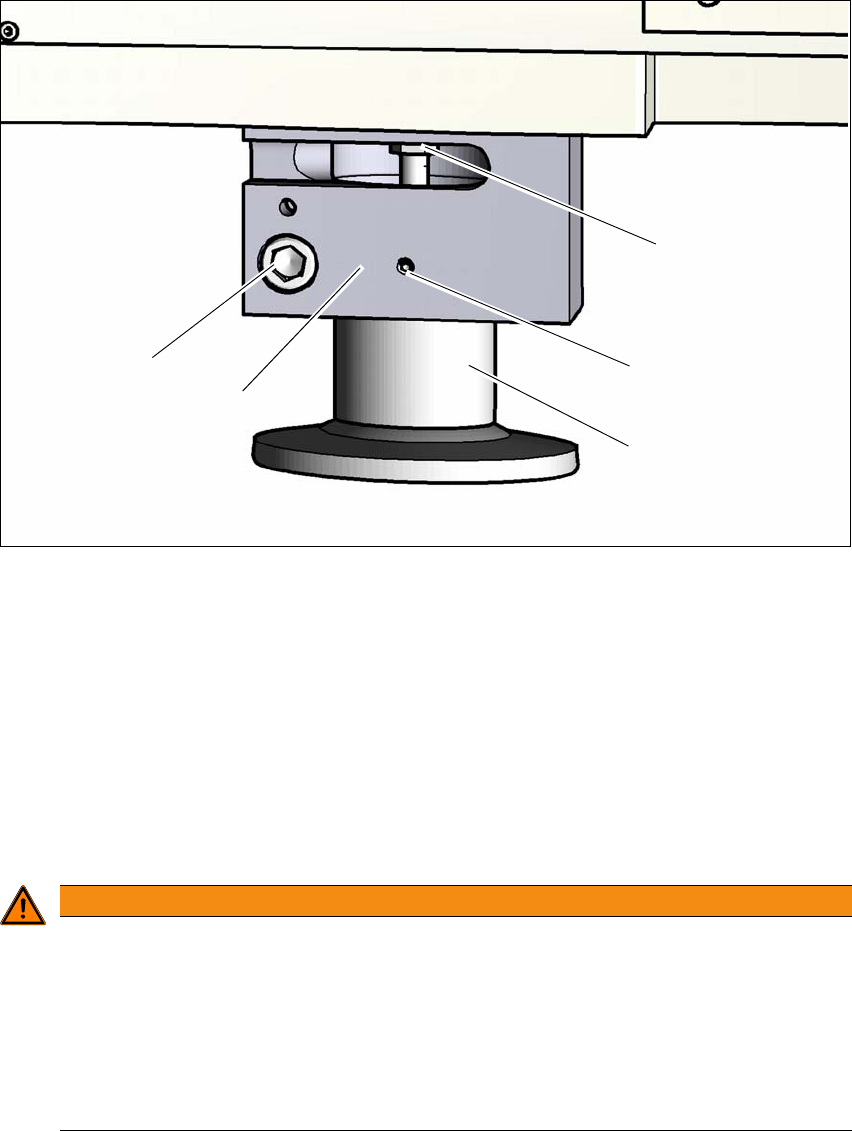

Fig. 4.3 - 4 Adaptations en hauteur – réglage de la hauteur
4
(1) Vis de réglage pour le réglage de la hauteur
(2) Vis de blocage
(3) Adaptation en hauteur
(4) Serrage
(5) Vis de serrage
Desserrez la vis de blocage (2). La vis d'arrêt fixe l'adaptation en hauteur et l'empêche de
tomber immédiatement après le desserrage du blocage.
4
Desserrer la vis d'arrêt et retirer l'adaptation en hauteur en la tirant vers le bas.
Contrôler que la vis du réglage en hauteur (1) est suffisamment mobile sur la nouvelle adap-
tation en hauteur. Le cas échéant, dévissez complètement la vis puis graissez son filet à l'aide
de graisse Topas NCA 52.
AVERTISSEMENT
Risque de blessures !
Après le desserrage du blocage, l'adaptateur en hauteur peut, malgré une sécurisation
avec la vis sans tête dans la rainure, tomber et causer des blessures sur les mains et les
pieds.
Maintenir l'adaptation en hauteur et la bloquer de façon à ce qu'elle ne puisse pas
tomber.
Faites attention à vos mains et à vos pieds.
(3)
(1)
(2)
(4)
(5)
