4 Installation et mise en service Manuel d'utilisation SIPLACE S X1/SX2 Éditions V2 et V3 4.1 Transport et configuration de la livraison À par tir de la ve rsion logicielle SR.713.1 Édition 12/2020 186 4.1.1.2 Poids…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.1 Transport et configuration de la livraison
185
4 Installation et mise en service
4.1 Transport et configuration de la livraison
4.1.1 Emballage de transport
En Europe, l'automate de report et les chariots de composants sont livrés sur deux palettes en
bois emballés dans des films plastiques. En dehors de l'Europe, l'automate de report et les cha-
riots de composants sont livrés dans des caisses de transport en bois.
4.1.1.1 Dimensions des emballages de transport
Les dimensions des palettes et des caisses en bois sont répertoriées dans le tableau suivant :
4

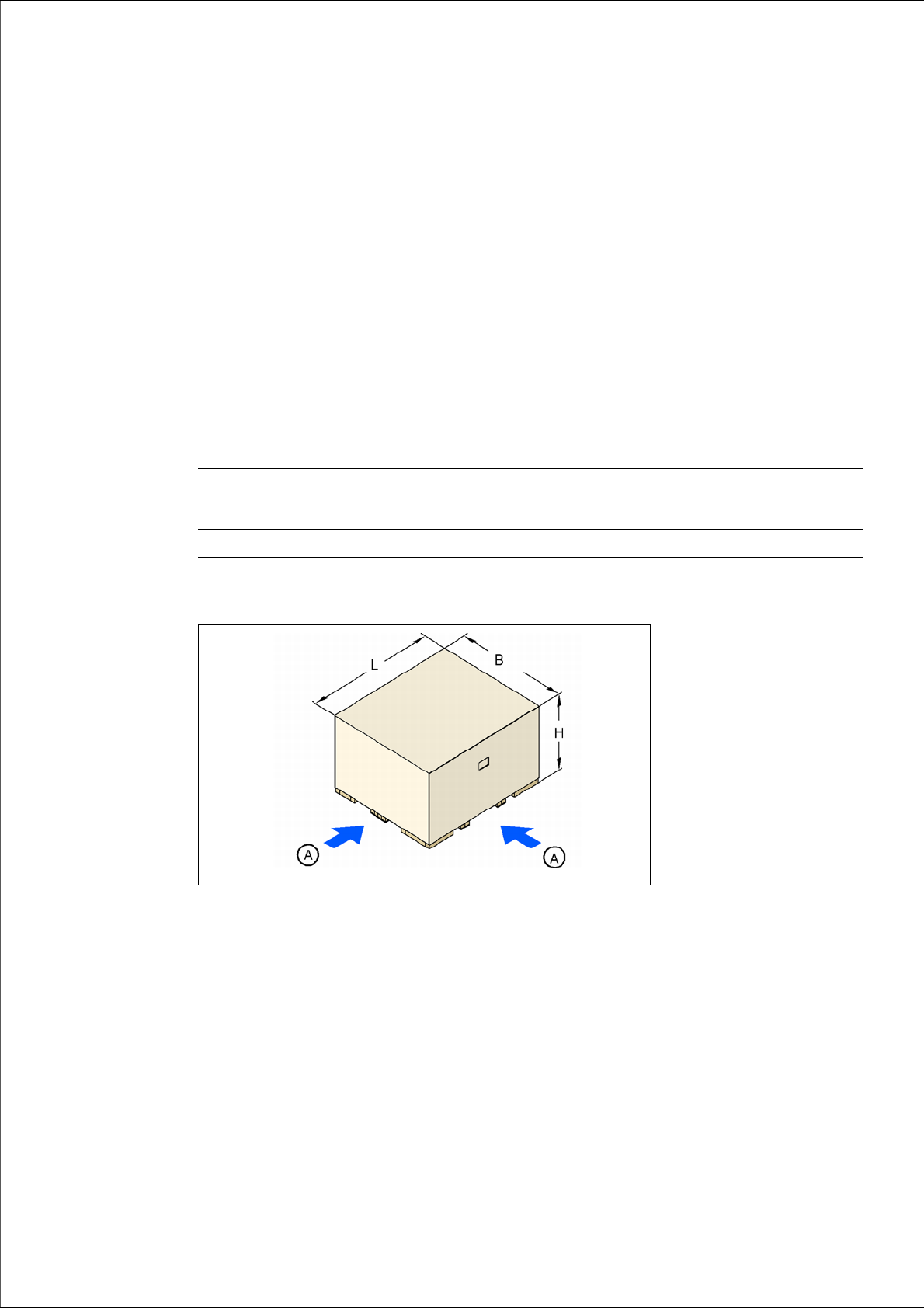

Fig. 4.1 - 1 Caisse de transport - Dimensions en millimètres
(A) Repères de manutention du chariot élévateur à fourche
Automate de report
(L × l × h)
Chariot de composants
60 (L × l × h)
Chariot de composants
30 (L × l × h)
Palette 2630 mm × 1840 mm 2060 mm × 1350 mm 1700 mm × 1180 mm
Caisse en
bois
2630 mm × 1840 mm ×
1880 mm
2060 mm × 1350 mm ×
1300 mm
1700 mm × 1200 mm ×
1330 mm
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.1 Transport et configuration de la livraison À partir de la version logicielle SR.713.1 Édition 12/2020
186
4.1.1.2 Poids de l'automate de report prêt pour l'expédition
Le tableau suivant contient les indications de poids des automates de report, prêts pour l'expédi-
tion, y compris l'emballage.
4
4.1.2 Contrôle de la livraison
Entreposez l'automate de report dans l'emballage, jusqu'à ce qu'il ait atteint la température
ambiante. Il y a, sinon, risque de condensation.
Contrôlez la livraison pour y détecter d'éventuelles détériorations.
Contrôlez les détecteurs de choc sur la caisse de transport.
Déballez l'automate de report et les accessoires et contrôlez la livraison quant à son carac-
tère complet (bon de livraison de référence).
Documentez le résultat dans le rapport d'installation / le procès-verbal de réception.
4.1.3 Configuration de la livraison
Lors de la livraison, l'automate de report est configuré de la manière suivante :
– La piste de convoyeur du convoyeur simple est réglée sur une largeur de 210 mm. En ce qui
concerne le convoyeur double, la largeur de la piste de convoyage 1 est de 1 mm et celle de
la piste de convoyage 2 est de 210 mm. Ce réglage de largeur est important pour le réglage
de précision de l'automate de report.
– Les deux écrans sont démontés.
– Les deux voyants sont démontés.
– Tous les axes des portiques sont immobilisés avec des protections de transport.
En plus pour la SIPLACE SX1/SX2 V2 4
– Les deux claviers sont débranchés.
– Les tôles d'appui pour les claviers sont démontées.
Automate de
report
Expédition en Europe Expédition outre-mer
SX1 / SX2 2.500 kg 2.800 kg
Chariot de compo-
sants
230 kg 350 kg
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.1 Transport et configuration de la livraison
187
4
Fig. 4.1 - 2 Configuration du SIPLACE SX1 / SX2 à la livraison
(1) Voyant (démonté)
(2) Écran (démonté)
(1)
(2)
(1)
(2)
