3 Caractéristiques techniques e t composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3.10 Modules d'alimentation X À p artir de la version logicielle SR.713.1 Édition 12/2020 166 3 Fig. 3.10 - 6 …
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.10 Modules d'alimentation X
165
3.10.4.1 Adaptateur de module d'alimentation avec présentateur d'étiquette
3

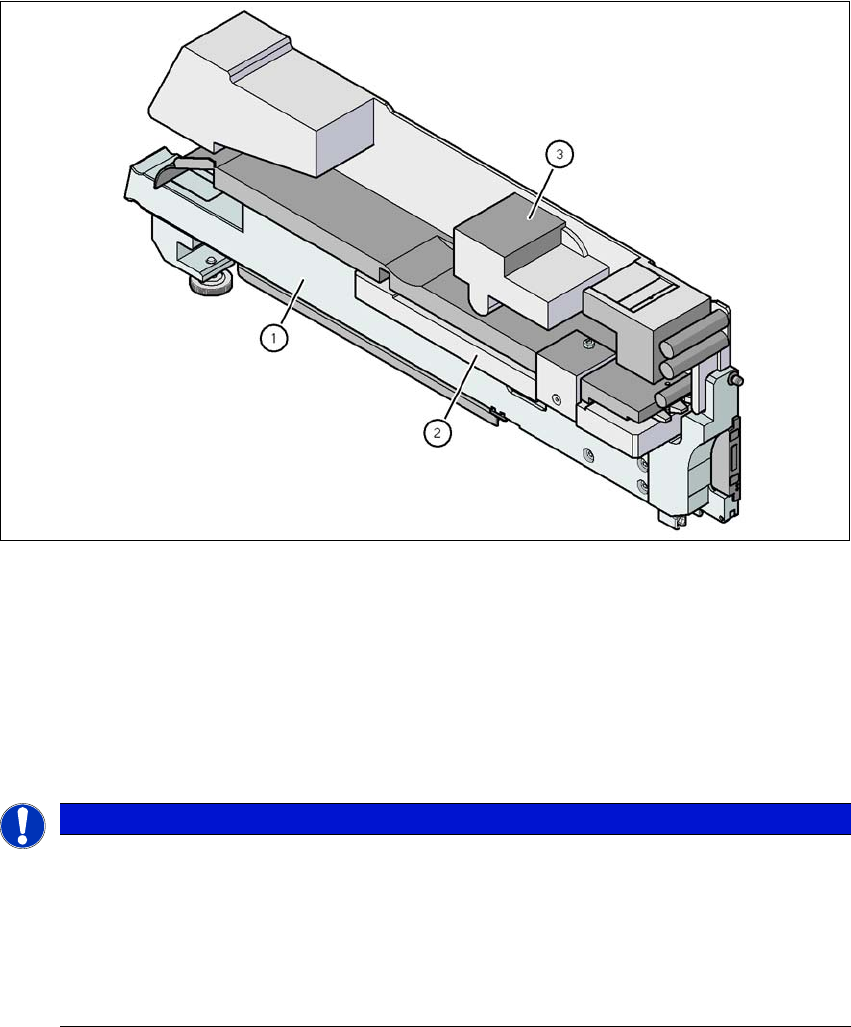

Fig. 3.10 - 5 Adaptateur de module d'alimentation avec présentateur d'étiquette
(1) Adaptateur pour modules d'alimentation (n° de référence 00141305-xx)
(2) Plaque adaptatrice pour présentateur d'étiquette (n° de référence 00141310-xx)
(3) Présentateur d'étiquette
3.10.4.2 adaptateur de module d'alimentation avec magasin linéaire vibrant
3
NOTA
Utilisation de la plaque adaptatrice
Le contenu de la livraison de l'adaptateur pour les modules d'alimentation comprend éga-
lement une plaque adaptatrice :
placez la plaque adaptatrice si les composants ont jusqu'à 16,5 mm de hauteur.
Les hauteurs de composants entre 16,5 mm et 25 mm seront traitées sans plaque adap-
tatrice.
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.10 Modules d'alimentation X À partir de la version logicielle SR.713.1 Édition 12/2020
166
3

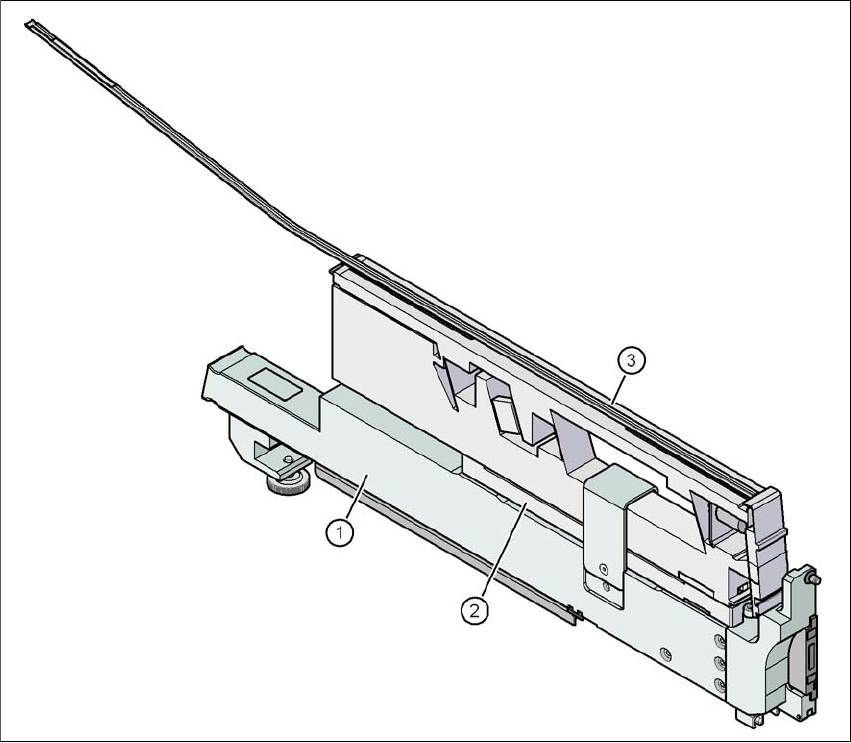

Fig. 3.10 - 6 adaptateur de module d'alimentation avec magasin linéaire vibrant
(1) Adaptateur pour modules d'alimentation (n° de référence 00141305-xx)
(2) Plaque adaptatrice de 16,5 mm (fait partie de l'étendue de la livraison)
(3) Magasin linéaire vibrant du type 3 (n° de référence 00142031-xx)
Largeur 34,4 mm
Pistes par module d'alimentation 1, 2 ou 3
3
Emplacements de modules d'alimentation occupés 3 3
Quantité de composants conditionnés Par magasin de barres max. 150 exemplaires,3
suivant la longueur des composants 3
Données spécifiques des magasins de barres Largeur 9,5 mm / 3 magasins de barres 3
Largeur 15 mm / 2 magasins de barres 3
Largeur > 15 mm / 1 magasin de barres 3
Largeur 30 mm / 1 magasin de barres 3
Temps de vibration Réglable avec SIPLACE Pro de 400 à
plus de 1.000 ms
3
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.10 Modules d'alimentation X
167
3.10.4.3 Adaptateur de module d'alimentation avec convoyeur des rejets (module d'élimi-
nation)
3
Fig. 3.10 - 7 Adaptateur de module d'alimentation avec convoyeur des rejets
(1) Adaptateur pour modules d'alimentation (n° de référence 00141305-xx)
(2) Plaque adaptatrice pour convoyeur de rejets (n° de référence 00141308-xx)
(3) Convoyeur des rejets (module d'élimination)
