4.1.5.4 Ce dont vous devez absolument tenir compte lors du transport
4
4
AVERTISSEMENT
Risque d'endommagement !
Les filetages pour les pieds de machine sur la cadre de l'automate peuvent être endom-
magés s'ils viennent à frotter contre le sol ou à subir des chocs.
Lors du transport, veiller impérativement à ce que tous les pieds de la machine
flottent librement au-dessus du sol.
AVERTISSEMENT
Risque d'endommagement du conduit d'évacuation d'air de la pompe à vide !
Dans la zone de report 1, des pompes à vide peuvent être montées. Le conduit d'éva-
cuation d'air est monté sous le bâti de machine. Ce conduit d'évacuation d'air peut être
endommagé lors du transport avec lechariot élévateur à fourche.
Démontez le conduit d'évacuation d'air avant de transporter l'automate de report
avec le chariot élévateur à fourche.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.2 Infrastructure du site d'implantation
193
4.2 Infrastructure du site d'implantation
4
4.2.1 Recommandations concernant les propriétés du sol
Le sol supportant l'automate doit être ferme et plan, comme les forces dynamiques peuvent gé-
nérer des vibrations sur le lieu d'implantation pendant le service de l'automate de report. L'ampli-
tude des vibrations dépend de la constitution du plancher. Sont par principe appropriés, dans la
mesure où les paramètres de la charge du sol, etc., sont respectés :
– construction du plancher en béton armé, par ex. les planchers dans les hangars industriels ;
– les dalles de plancher en béton armé, par ex. les sols en béton dans les hangars industriels
sans cave ;
– Les locaux avec plancher double, dans la mesure où des fondations stables sont insérées
dans l'intervalle. En ce qui concerne ces fondations intermédiaires, les mêmes conditions
d'implantation font autorité. Elles peuvent être fabriquées en poutres métalliques ou en béton.
4.2.1.1 Planéité maximum du sol
La base de l'automate de report ne doit pas présenter une inclinaison de plus de 0,63%. Ceci cor-
respond à une inclinaison de 5 mm sur une distance de 800 mm.
4.2.1.2 Poids de la machine et charge répartie sur la surface
Pour les valeurs du poids de la machine et de la charge répartie sur la surface, voir section 3.5.1,
page 110
.
NOTA
Veuillez vous référer également au document « Configuration du réseau et de l'air com-
primé pour des installations SMD » (allemand+anglais, n° de référence 00197548-xx) que
vous recevrez lors de la livraison de l'automate de report SIPLACE.
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.2 Infrastructure du site d'implantation À partir de la version logicielle SR.713.1 Édition 12/2020
194
4.2.2 Alimentation en air comprimé
4

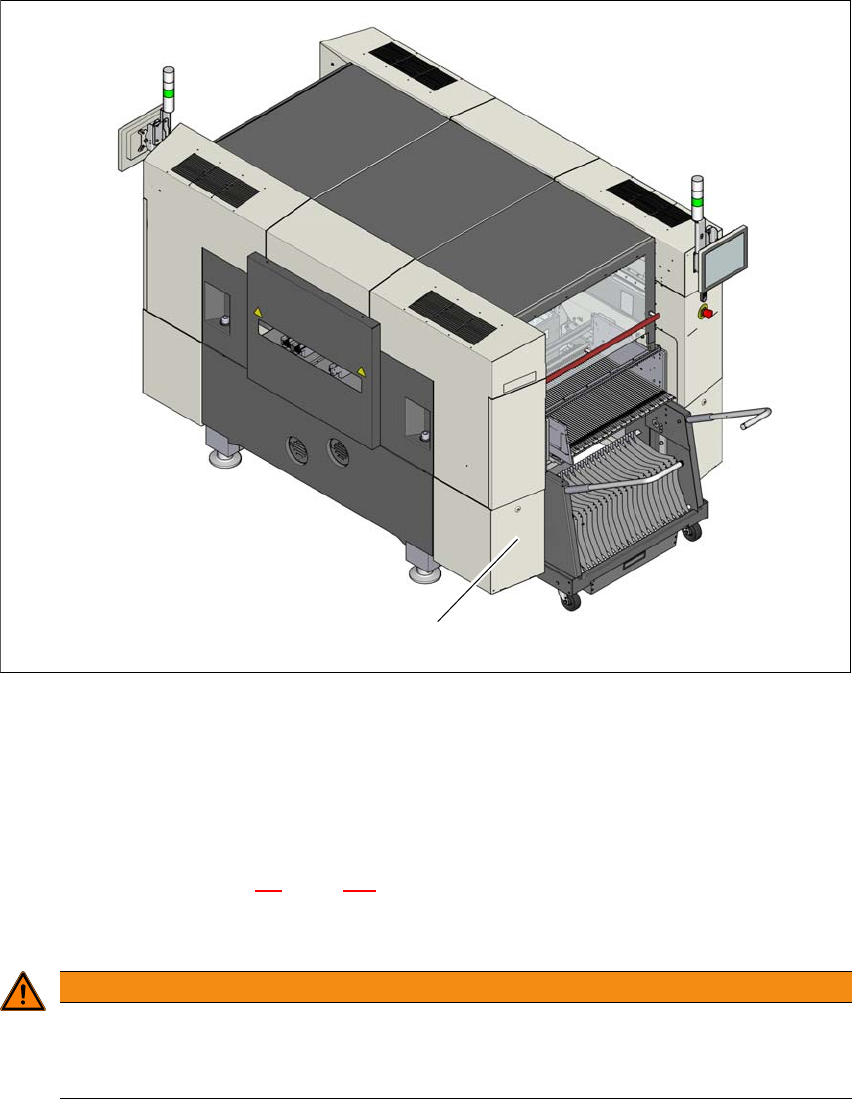

Fig. 4.2 - 1 Position de l'alimentation en air comprimé sur l'automate de report
(1) Position de montage de l'alimentation en air comprimé
4.2.2.1 Vérification de l'alimentation en air comprimé
Vérifiez si l'alimentation en air comprimé correspond aux spécifications requises de la machine
(voir le tableau dans section 3.4
, page 107).
Consignez par écrit les propriétés de l'air comprimé sur le site d'implantation.
4
(1)
AVERTISSEMENT
Risque de blessures !
Avec des conduites d'air comprimé qui sont sous pression, il y a un risque de blessures !
Ne démontez jamais des conduites d'air comprimé qui sont sous pression.
