第1部 基本篇 第2章 生产
2-2 概要
用已制作的生产程序检查贴片和生产状况。
制作完新程序后，在实际生产前，必须进行试生产，以检查贴片坐标·吸取坐标状况等，对新
建的程序进行最终确认。
2-2-1 生产模式
生产，有以下 3 种生产模式。
No. 生产模式 内容
１ 基板生产 是指：指定生产数量，实际进行基板生产的模式。
２ 试打 是指：试生产模式。
可选择吸取位置跟踪和对贴片后的贴片位置进行跟踪。
※1
３ 空打 是指：不使用元件而只检查吸取贴片动作的模式。
可选择吸取位置跟踪和贴片后的贴片位置跟踪。
※1
※1：参见第 4 章“4-5-4-4 确认”的贴片位置跟踪与吸取位置跟踪。
可在生产、试打、空打三种模式中，各设置生产条件、试打条件及空打条件。
2-2
第1部 基本篇 第2章 生产

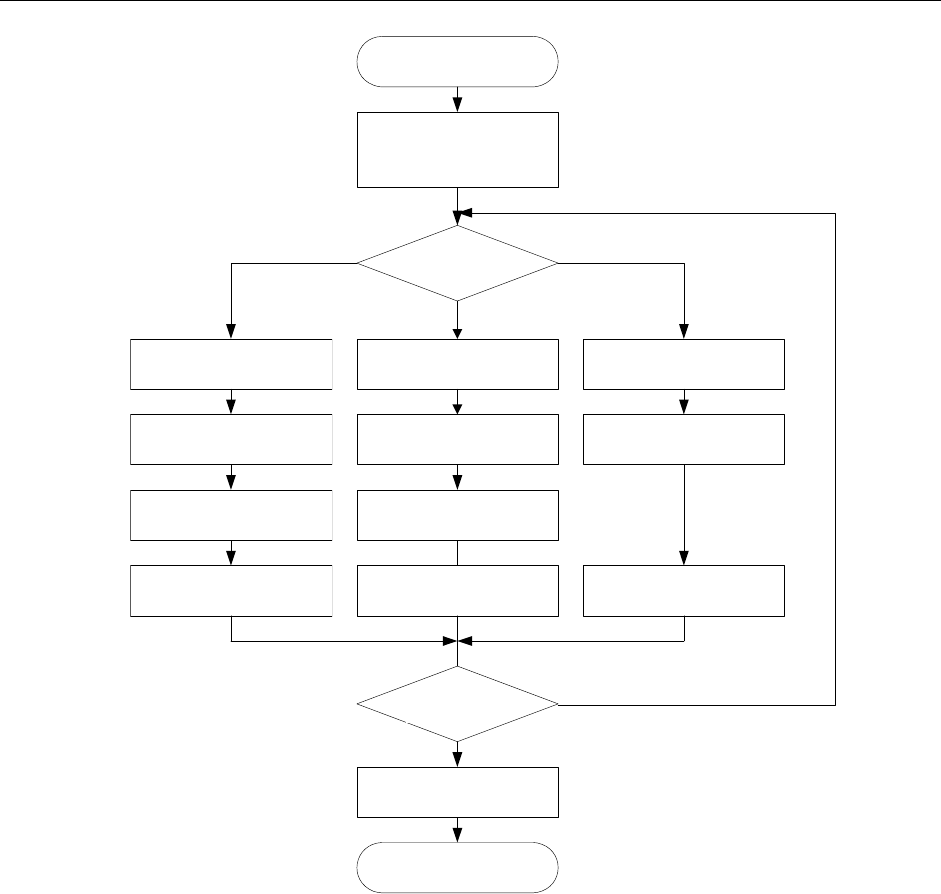

2-2-2 生产流程
ＳＴＡＲＴ
生産条件を
選択 動して起
終了
生産条件？
生産条件設定
部品数設定
基板生産 空打
空打条件設定試打条件設定
部品数設定
試打
終了か？
実行モード指定
試打
基板
Ｎ
Ｙ
空打
生産
実行モード指定 実行モード指定
生产条件？
指定运行模式
生产基板
空打
试打
指定运行模式 指定运行模式
设定空打条件
设定生产条件 设定试打条件
并
起动
选择生产条件
START
ＥＮＤ
Y
N
END
结束
结束？
基板生产
空打
试打
设定元件数
设定元件数
图 2-2-2-1 生产流程概略
2-3
第1部 基本篇 第2章 生产
2-2-3 生产主菜单的构成
主菜单 下拉式菜单 子菜单 内容
１ 打开
读入生产程序文件。
参见程序编辑中的“打开”
２ 保存
保存编辑好的生产程序。参见程序编辑中的“保
存”
３ 另存为
改变程序的文件名后另存为。参见程序编辑中的
“另存为”。
４ 删除继续生产文件
把生产程序中的继续生产文件删除掉。
５ 设备信息的取得
取得设备信息，保存在文件中
6
设备信息的保存 将生产程序信息用 CSV 形式保存。
１ 文件
7 退出
结束生产。
１ 工具栏
切换工具栏的显示/不显示。 ２ 显示
２ 状态栏
切换状态栏的显示/不显示。
１ 生产条件画面
显示生产启动画面。
显示基板生产条件、试打条件、空打条件、操作
选项中设置的内容。
此外，需要设置共同设置项目、基板生产运行时、
试打运行时、空打运行时的条件。
1 生产设备状
态
显示生产开始时的画面。显示生产运行中的设备
状态。
２ 生产状态
2 生产状态
显示生产开始时的画面。显示生产运行中的数据
(步骤 No.等)。
１ 综合 显示生产程序储存的固有数据。
２ 前面 显示在前侧每一个吸取位置(吸取数量等)的储
存数据。
３ 后面 显示每一后侧每一个存储数据。
４ 托架(DTS) 显示每一层托架的储存数据。
５ MTS 显示每一层 MTS 的储存数据。
６ 吸取率 显示所有吸取装置的吸取位置，或显示各层的最
差顺序的吸取率。
３ 生产管理信息
７ 清除 将已储存的生产管理信息全部清除。
４ 生产情报
显示生产运行中的数据(总实装率等) 。
５ 传送状态
显示传送道的传感器状态及 I/O 状态。
生产空转时，也进行搬运动作。
３ 窗口
6 生产操作情报
以图形显示单位时间生产操作信息(基板生产数
量)。
４ 生 产 １ 检查生产程序
在生产运行前，进行生产程序的检查。
