第 1 部 基本编 第 2 章 生产
② 进展情况
显示当前的进行状况。
图 2-10-6-3-5 显示进行情况
要强行中止检查时，请按停止按钮。显示如下信息。单击“是”后即可中断检查。
图 2-10-6-3-6 询问是否结束检查
检查结果为“‘OK’以外的错误时”，显示如下询问画面。单击“是”后可进入单独检查模式。
图 2-10-6-3-7 连续检查错误
指定的全部元件检查结束后，显示如下画面。
请单击「确定」。
图 2-10-6-3-8 检查结束
2-102
第 1 部 基本编 第 2 章 生产

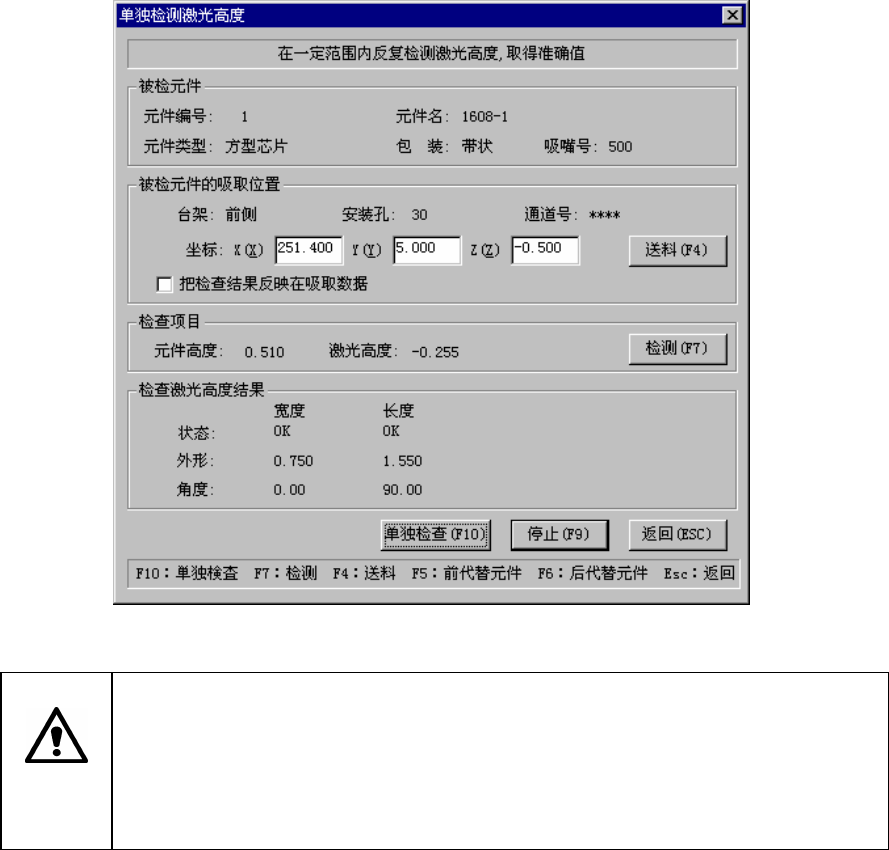

4) 单独检测激光高度
当连续检查中出现错误进入单独检查时，显示如下的激光高度单独检查画面。
选择“单独检查”按钮进行检查，检查结束后显示检查结果。
选择“检测”按钮进行检查，检查结束后显示检查结果。
图 2-10-6-3-9 单独检测激光高度
注意
单击“单独检查”或“检测”后贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在单击“单独检查”或“检测”前，请务必确认装置内部无人作业。
在单击“单独检查”或“检测”前，请确认装置附近没有会受到人身伤害的人。
在单击“单独检查”或“检测”前，请确认装置内部没有安装、安放会妨碍装置运
行的物体(调整工具等)。
2-103
第 1 部 基本编 第 2 章 生产
(1) 被检元件
显示元件内容。
(2) 被检元件的吸取位置
显示吸取元件的吸取位置内容。
可通过HOD的“NEXT”、“PREVIOS”或“F5”键、“F6”键，以前一个、或后一个元件的吸
取位置来代替。
● 送料
顶推一下供料器，送出元件(32mm纸带除外)。
● 把示教（检查）结果反映在吸取数据中
选择：是否把用HOD示教的结果反映在吸取数据。不选中时，坐标仅适用于此次吸取。
(3) 检查项目
检测元件的激光高度、元件高度。
(4) 检测激光高度
检测激光高度。

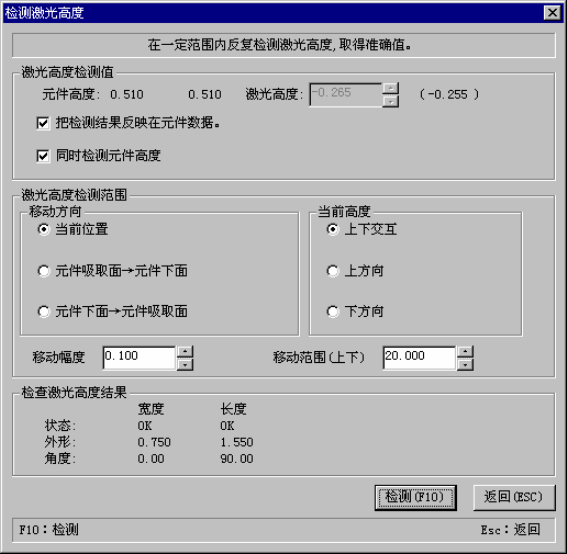

单击“检测”则显示如下画面。
图 2-10-6-3-10 激光高度检测
2-104
