2-3-3-3 停电后的复原措施(电源ON)
停电后重新启动时，系统将检查停电时保存的文件，若文件存在，则会显示确认画面。
◆ 检测出停电时保存的文件存在时：
启动时检测出有备份文件时，会询问：
· 选择“是”：复原生产程序、生产管理信息等，返回到停电前的状态。
· 选择“否”：不进行复原处理。
完成复原处理后，会询问：
· 选择“是”：则删除备份文件。
· 选择“否”：不删除备份文件。(下次启动时将再次出现是否复原的询问画面。)
如果选择 ，则又询问：
· 选择“是”：删除保存数据。
· 选择“否”：不删除保存数据。(下次启动时将再次出现是否复原的询问画面。)
启动时若检测出保存文件异常，则显示如下信息。
此时，不进行复原处理，可能已经损坏的数据将被删除。
2-12
第1部 基本篇 第2章 生产
2-3-4 接通电源时吸嘴安装异常
接通电源时，有时因电源中断前贴片头已经装了吸嘴，或因更换吸嘴时操作错误，可能出现贴
片头的吸嘴安装信息（主机内部信息）与贴片头实际安装的吸嘴不一致的情况。出现这种情况时，
请按下列方法进行操作。
检查吸嘴
按下操作面板的<ORIGIN>开关，全轴返回原点的动作结束后，在返回原点的画面下面会显
示“正在检查有无与贴片头不匹配的吸嘴和激光脏污”。
这个动作在下列情况下出现：
――机器内部管理的各个贴片头（是否有）吸嘴，与
――贴片头实际（是否）安装的吸嘴
情况不一致。
图2-3-4-1 激光脏污检查显示画面（返回原点）
检查 Head 上的吸嘴状况
进行上述检查，如果“Head 上的吸嘴”与“ATC 上的吸嘴”不一致时，会显示如下画面。
图2-3-4-2 Head上的吸嘴状况画面
应将画面中贴片头上安装的吸嘴归还到 ATC。
2-13
第1部 基本篇 第2章 生产
把吸嘴归还到 ATC，有 “半自动方式”和“手动方式” 两种操作方法。
“半自动方式” ：按下“半自动归还”按钮，执行归还操作。
“手动归还方式” ：由操作人员按动 XY 移动、Z 移动、开 ATC、关 ATC 按钮，将贴片头移动
到方便取下的位置，用手将吸嘴从贴片头上取下来。
2-3-4-1 半自动归还吸嘴
画面显示没有激光脏污的信息时，可以安全地执行“半自动归还”吸嘴。
步骤1: 在“Head上的吸嘴”画面上，按下“半自动归还”按钮。
步骤2: 显示画面 询问是否运行。
步骤3: 按下[运行]按钮，开始运行半自动归还。

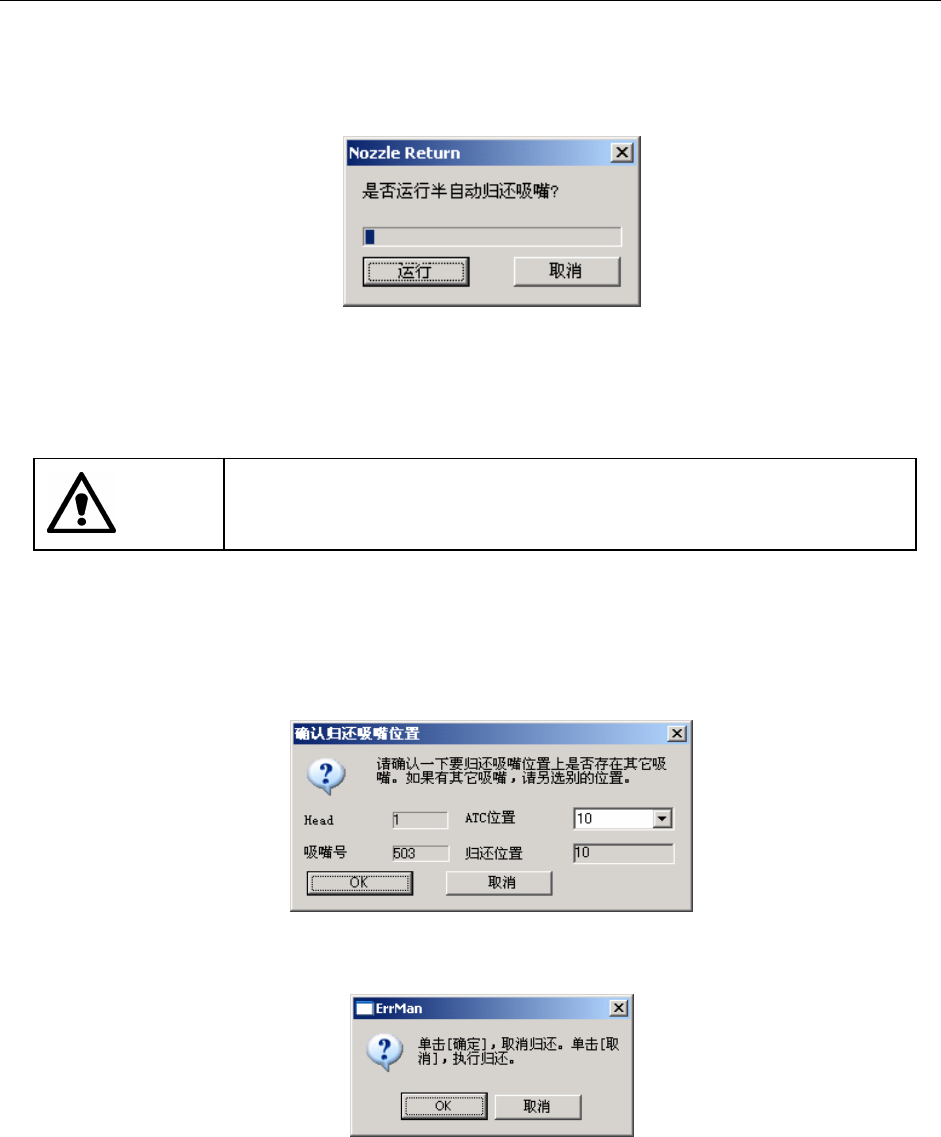

图 2-3-4-3 选择半自动运行画面
运行方式根据是否使用 HMS 而不同。
检查 ATC 有无吸嘴时，有 HMS，则请用 HMS 进行检查。
若无 HMS，则需要用未安装吸嘴的贴片头，把 ATC 上的吸嘴一个一个取出来检查有无吸嘴。
单击[运行]或[OK]后，为了归还吸嘴，轴会移动。单击前，请务必确认设
备内部没有人在进行作业。另外，为了防止人身伤害，操作中切勿把手伸
入设备内部，脸和头也不要靠近。
警告
使用 HMS 时，可自动归还吸嘴。
不能使用 HMS 时，需要没有安装吸嘴的空贴片头，若是全部切片头已经安装了吸嘴，在自动归
还前，会询问一个贴片头返回 ATC 的位置。
在此，请指定未安装吸嘴的 ATC 位置。
图 2-3-4-4 吸嘴归还位置确认画面
按[OK]按钮后，摄像机会移动到吸嘴归还的 ATC 位置上，并显示如下对话框要求确认。
