第1部 基本篇 第4章 生产程序制作
⑧通道
设置通道号码。
通道号码的顺序不论从前面或后面都是面向设备从左侧开始按 1、2 排列（参见下图）。
新建通道或变更通道时，自动计算并显示吸取位置 X1
､
Y1、Z。
通道已经堵塞时，变为重叠状态，显示错误，拒绝输入。
如果是管状交换装置时，不能输入吸取数据的通道。
通道 3 通道 2 通道 1 通道 2 通道 1 通道 1
供料器安装孔
传
送通
道
通道 1 通道 2 通道 3 通道 1 通道 2 通道 1

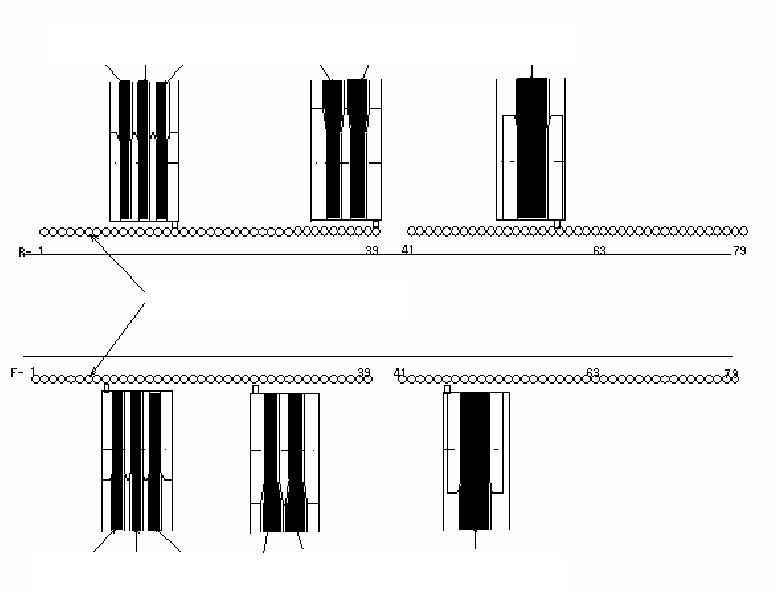

图 4-3-6-1-3 通道号示例
⑨X1
､
Y1、Z
设置供料器吸取位置的坐标。如果已设置了供应、位置、类型、通道各项目，则自动计算并
显示。X2、Y2、X3、Y3不输入。
⑩使用
与带状的情况相同。
4-77
第1部 基本篇 第4章 生产程序制作
包装为托盘时
①元件名称
②包装
不能输入。显示在元件数据画面中所输入的数据。
③供料器类型
显示在元件数据的[包装]标签中所设置的供应装置。
显示[DTS]、[MTS]或[支架类型 1]、[支架类型 2]。
④角度
与带状供料器的情况相同。
上述项目以外，因以下不同种类供应装置而异。

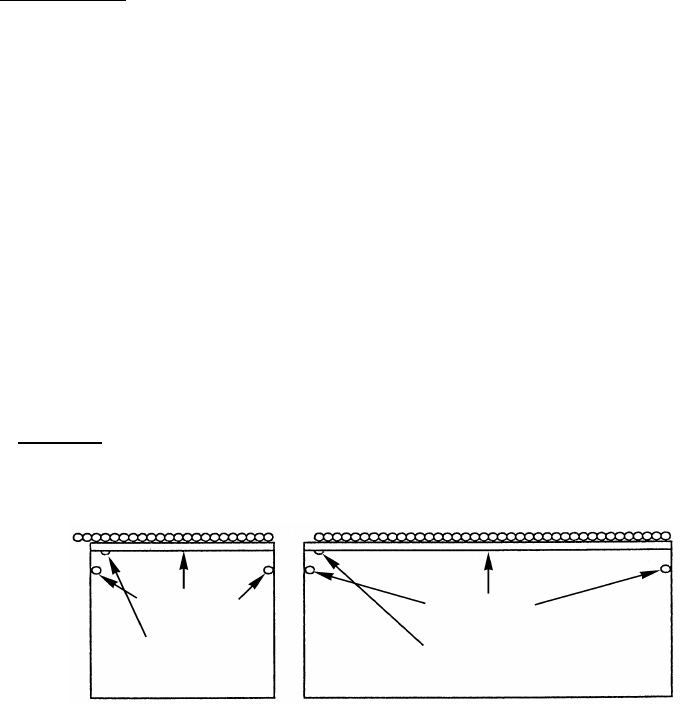

托盘支架
托盘支架有类型1和类型2。
安装托盘支架时，基准针对准供料器安装孔并插入。
类型 1
类型 2
安装标记
安装标记
顶住
顶住
⑤供应
设置[自动选择]或[后]（[前]以浅色显示，不能选择）。
设置[后]时，③[角度]、⑤[位置]、⑨吸取位置X1、Y1、Z、X2、Y2、X3、Y3、⑩使用各项目
可以输入。
⑥位置
设置托盘支架的安装标记指示的供料器安装孔编号。
⑧通道
不需要输入。
⑨X1
､
Y1、Z、X2、Y2、X3、Y3
如果已设置了[供应]、[位置]，则自动显示出元件数据的托盘的各数据吸取位置。
一次性输入数值后，可以分别变更各点的数值。
仅当为[支架]时才能输入“Z”。
4-78
第1部 基本篇 第4章 生产程序制作
⑩使用
与带状的情况相同。
DTS
⑤供应
在机器设置中设置不使用DTS时，显示“*”，以下的数据全部不能输入。
要设置为[自动选择]或[后]。设置为[自动选择]时，以下的数据全部显示“*”，不需要输入。
⑥位置
自动设置为在设置中指定的安装孔编号。
⑧通道
对 DTS，要指定托盘的元件收容段。此时，从元件数据的托盘的各数据计算并显示 DTS 的吸取
位置(X1,Y1)、(Z)、(X2,Y2)、(X3,Y3)。
DTS 上段为第 1 段，下段为第 2 段。
⑨X1
､
Y1、Z、X2、Y2、X3、Y3
如果已设置了[供应]、[位置]、[通道]，则自动显示出元件数据的托盘的各数据吸取位置。
⑩使用/不使用
与带状的情况相同。
MTS
⑤供应
在机器设置中设置不使用MTS时，显示“*”，其后的数据全部不需要输入。
要设置是[自动选择]、或是[后]。设置为[自动选择]时，其后的数据全部显示“*”，不需要
输入。
4-79
