第 1 部 基本篇 第 2 章 生产 ● 对于传送通 道上有无基板、生产中断时传送通道的信息，有时掌握，有时没有掌 握，因而无 法选择重新开始生产对话框中的生产动作。这种情况，可归纳如下。 表 2-11-13-1-1 生产动作选择一览表 生产操作的选择 继续生产 传送通道上 的基板 生产中断时 传送通道的信息 搬入基板后生产 重夹后生产 有基板 不可见 可见 无基板 － － 有 无信息 可见 可见 有基板 可见 可见 无基板 － － 进…
第 1 部 基本篇 第 2 章 生产
1) 继续生产信息
若在开始生产前处理中有继续生产文件时，会显示“是否继续生产？”询问框，要求选择“运
行继续生产”、还是“停止继续生产” 。
图 2-11-13-1-3 继续生产信息
择“运行继续生产”：继续生产。
定的“重新开始位置”开始新的生产。
始生产。
2) 生产动作
件”，都有“搬入基板后生产”、“运行重夹后生产”两个按钮，供
选
选择“停止继续生产”：从生产条件指
但若电路No.或步骤号两项中有一项是输入了“0”时，则从第一条电路的开头开
不论有无“继续生产文
选择。
图 2-11-13-1-4 选择“搬入基板后生产”或“运行重夹后生产”
选择“搬入基板后生产”：先搬出传送通道上的基板，开始生产时再搬入新基板，进行生产。
选择“运行重夹后生产”：开始生产时不搬入基板，直接把传送通道上的基板夹紧，进入生
产。
2-129
第 1 部 基本篇 第 2 章 生产
● 对于传送通道上有无基板、生产中断时传送通道的信息，有时掌握，有时没有掌握，因而无
法选择重新开始生产对话框中的生产动作。这种情况，可归纳如下。
表 2-11-13-1-1 生产动作选择一览表
生产操作的选择
继续生产
传送通道上
的基板
生产中断时
传送通道的信息
搬入基板后生产 重夹后生产
有基板 不可见 可见
无基板 － －
有
无信息 可见 可见
有基板 可见 可见
无基板 － －
进行
无
无信息 可见 可见
有基板 可见 可见
无基板 － －
有
无信息 可见 可见
有基板 可见 不可见(注)
无基板 － －
不进行
无
无信息 可见 可见
有基板 不可见 可见
无基板 可见 不可见(注)
有
无信息 可见 可见
有基板 可见 可见
无基板 可见 不可见(注)
没有继续
生产文件时
无
无信息 可见 可见
(注)新的生产为不可见(不能选择)，重新开始生产时为可见(能够选择)。
3) 传送通道上的状态
开始生产前处理画面，与有无继续生产文件无关，都会显示传送通道上的状态。
通过 “打开”、“关闭”停止传感器，可以判断传送道上有无基板。
图 2-11-13-1-5 开始生产前处理对话框(传送通道上的状态)
2-130
第 1 部 基本篇 第 2 章 生产

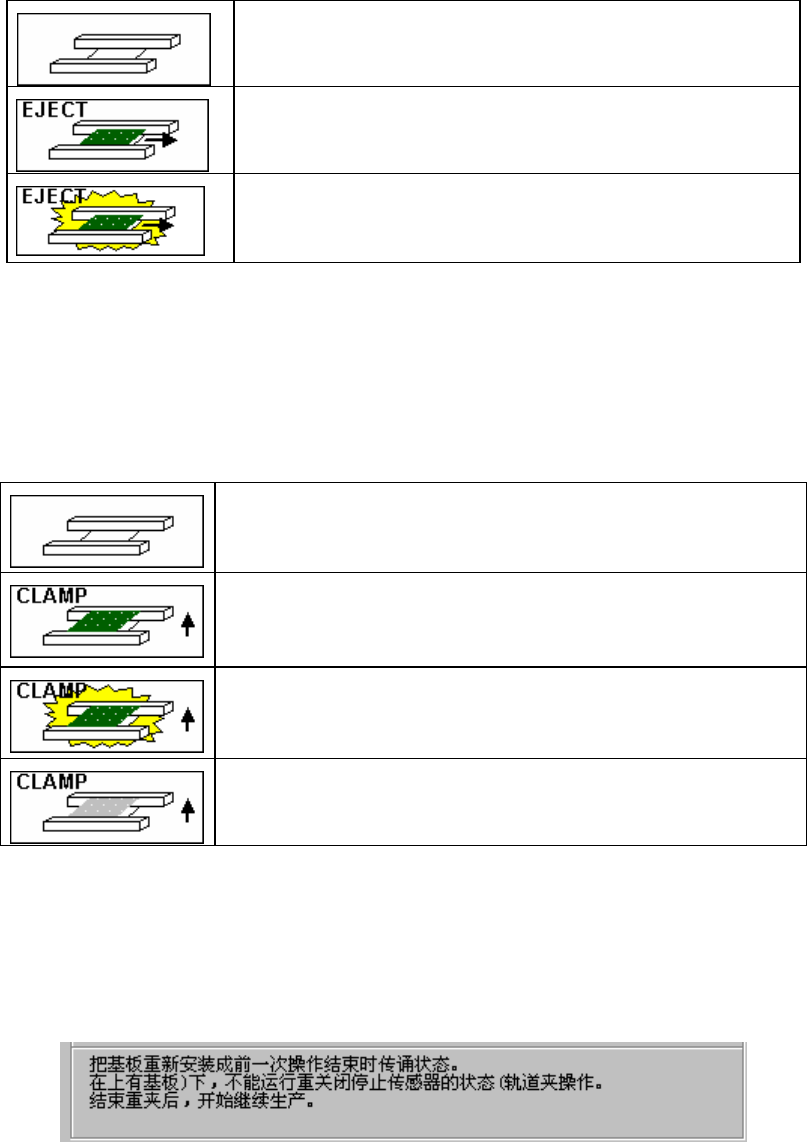

① 选择“搬入基板后生产”时
搬出站台的状态，可从停止传感器判断的传送道状态所显示的图像上看出。
点击图像，把站台上的基板移到重夹位置。
传送通道上没有基板。
从传送通道上将基板搬出。
生产中断时传送通道上已有基板，并已全部完成元件贴片，
需要搬出。
从传送通道上将基板搬出。
但有可能是次品或贴片错误，搬出基板时需要充分注意。
② 选择“运行重夹后生产”时
重夹站台的状态，可从停止传感器判断的传送道状态所显示的图像上看出。如果上次生产中
断时传送通道上的状态已知(重新开始生产前已经读入生产文件，但未退出生产画面)时，重
夹时，可用图像显示与上次相同的传送通道上的状态指示。
点击图像，把站台上的基板移到重夹位置。
传送通道上没有基板。
重夹传送通道上的基板。
重夹传送通道上的基板。
但有可能是次品或贴片错误，重夹时需要充分注意。
将生产中断时残留在传送通道上的基板重夹。
但是当前传送通道上没有基板。
4) 执行基板搬出、重夹时的运行信息
显示进行“搬入基板后生产”、“运行重夹后生产”动作时的说明。
图 2-11-13-1-6 执行基板搬出、重夹时的动作信息
