第 1 部 基本篇 第 2 章 生产
1) 贴片点显示项目
按贴片编号顺序，显示贴片点信息。

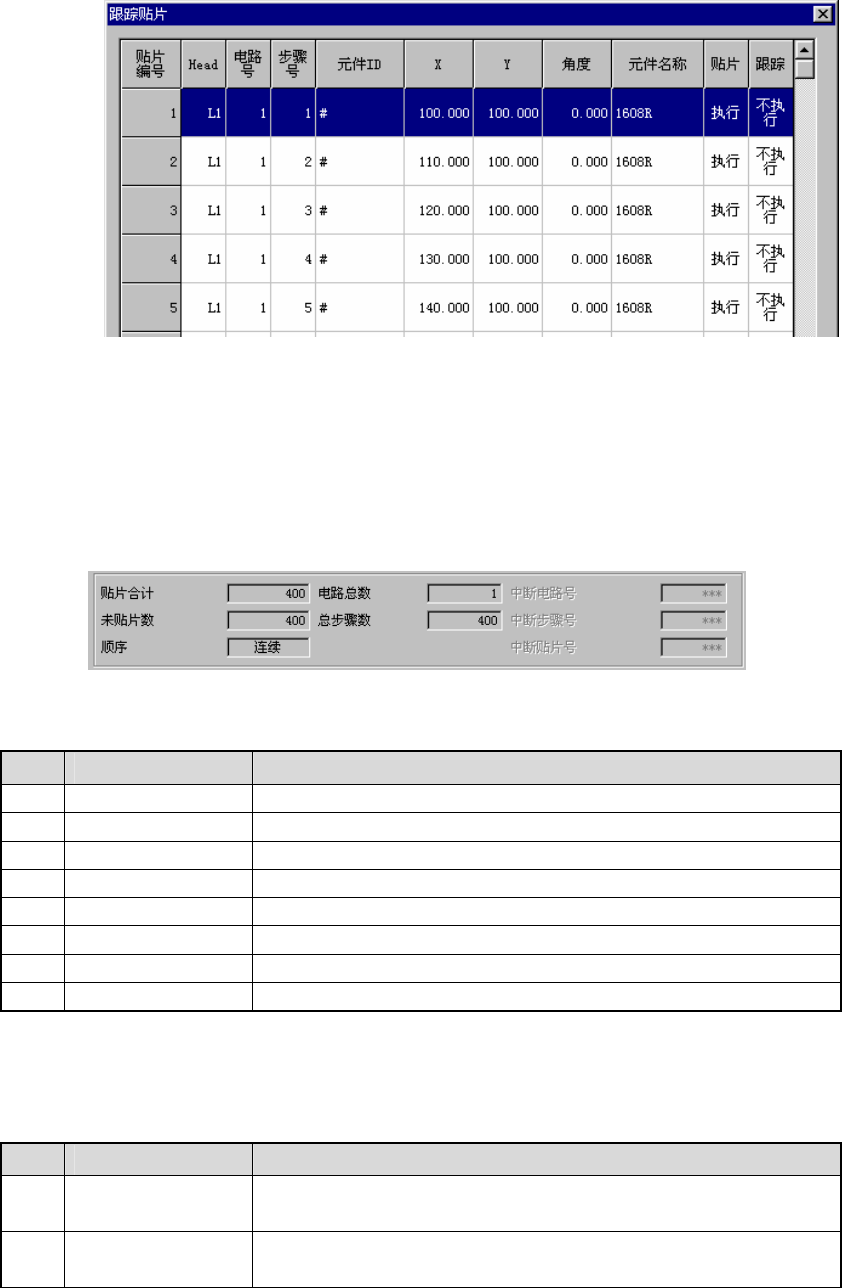

图 2-12-2-2-2 贴片点的显示项目
在此选择需要进行贴片跟踪的贴片点。
还要选择连续跟踪时需要进行跟踪、贴片、附加标记的贴片点。
2) 参照项目的显示
显示下列生产程序项目信息。
图 2-12-2-2-3 参照显示项目
No. 项目 内容□
1 贴片合计 显示贴片点总数。
2 未贴片数 显示未贴片贴片点的总数。
3 顺序 显示指定顺序是输入顺序，还是按优化顺序。
4 电路总数 显示电路的总数。
5 总步骤数 显示步骤总数。
6 中断电路号 有继续生产文件时，贴片被中断的电路号。
7 中断步骤号 有继续生产文件时，贴片被中断的步骤号。
8 中断贴片号 有继续生产文件时，贴片被中断的贴片编号。
3) 跟踪方法
选择连续跟踪、或单独跟踪。
No. 项目 内容□
1 连续跟踪
按照下一项中说明的跟踪设定，从跟踪开始位置起对贴片点一
览表上的跟踪贴片点进行连续跟踪。
2 单独跟踪
对贴片点一览表的当前贴片点进行贴片跟踪。
单独跟踪的跟踪运行，与是否指定当前行无关。
2-158
第 1 部 基本篇 第 2 章 生产
4) 按钮
按照选择的按钮内容进行动作。

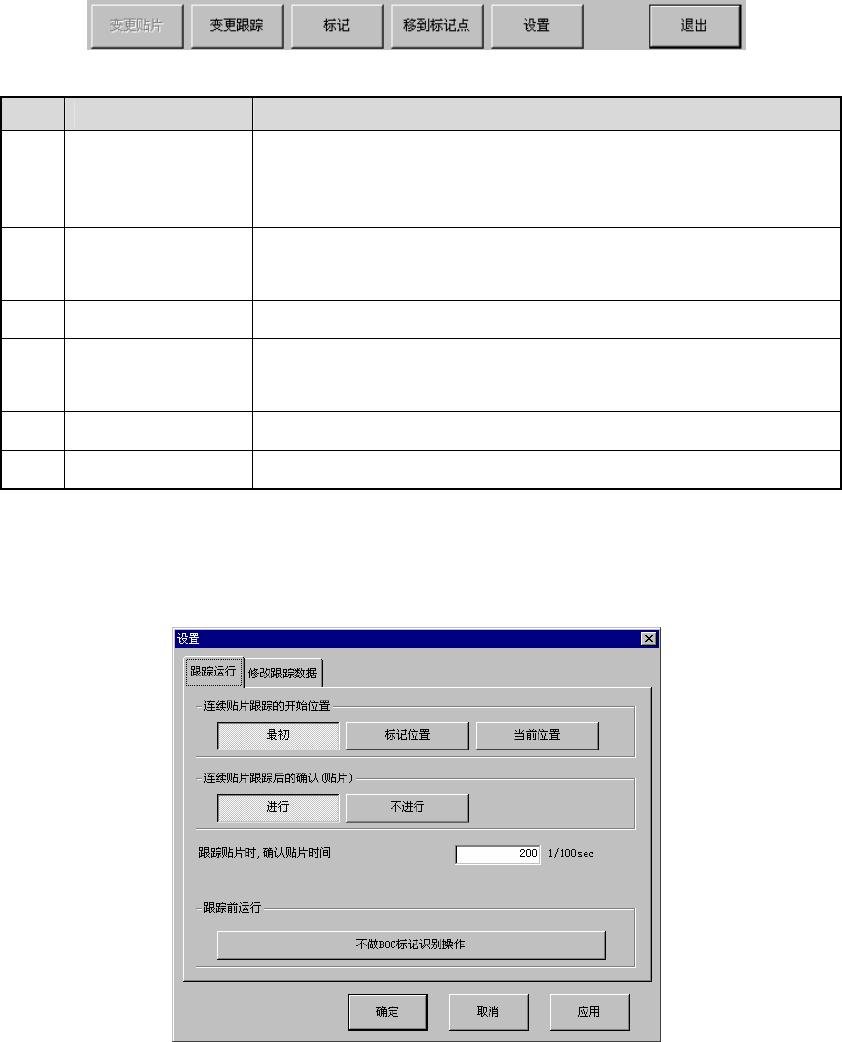

图 2-12-2-2-4 按钮
No. 项目 内容□
1 变更贴片
对于贴片点一览表中所选中行的贴片项目，如果是“执行（贴
片）”，则变更为“不执行（不贴片）”，如果是“不执行”，则变
更为“执行”。但不能进行贴片的点将保持“不执行”。
仅当有继续生产文件时方可变更。
2 变更跟踪
对于贴片点一览表中所选中行的跟踪项目，如果是“执行（跟
踪）”则变更为“不执行（不跟踪）”，如果是“不执行”则变更
为“执行”。
3 标记 在贴片编号前面显示“@”标记。
4 移到标记点
将贴片编号前面附加有“@”标记的行，移动到贴片点一览表的
先头行。
标记的检索顺序为从当前行开始向下面的行检索标记。
5 设置 设置“跟踪动作”、“变更跟踪数据”。
6 退出 退出贴片跟踪对话框。
5) 设置画面
进行“跟踪运行”、“修改跟踪数据”的设置。
图 2-12-2-2-5 设置
¾“确定” 设置项目有效，结束设置画面。
¾“取消” 设置项目无效，结束设置画面。
当数据有变更时，确认是否真的可以结束。
2-159
第 1 部 基本篇 第 2 章 生产
① 跟踪运行
要对连续跟踪进行设置。

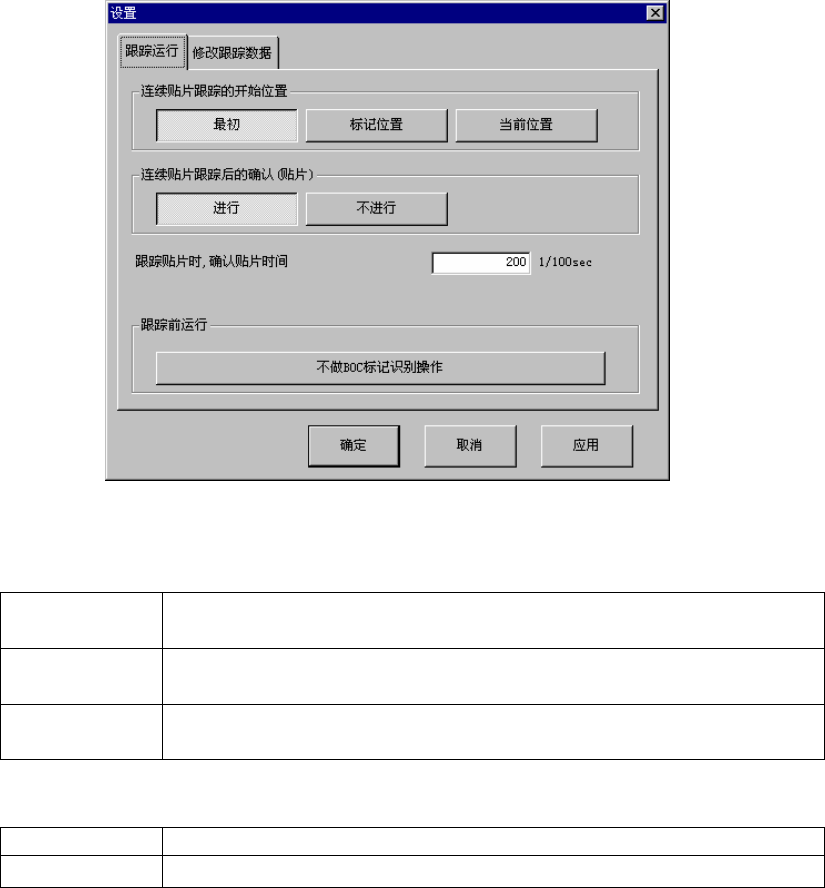

图 2-12-2-2-6 跟踪运行
“连续贴片跟踪的开始位置”
最初
对贴片点一览表的、跟踪项目指定为“执行”的跟踪点，从最初一个点
起进行全部跟踪。
标记位置
对贴片点一览表的当前位置以下，从标记位置开始，跟踪项目指定为“进
行”的贴片点全部跟踪。
当前位置
对贴片点一览表的当前位置以下，跟踪项目指定为“进行”的贴片点，
全部跟踪。
“连续贴片跟踪后的确认”
进行 连续贴片跟踪后，询问、确认是否进行贴片设置。
不进行
连续贴片跟踪后，不询问。
“跟踪贴片时，确认等待时间”
连续跟踪后为确认贴片而设置的停止时间
