第2部 基本编 第8章 机器设置
8-5-9-1 标准使用单元
选择“标准使用单元”标签后，可显示图8.5.9-1标准使用单元设置画面。
1）设置项目
设置使用/不使用单元。
在本项目中设置为“不使用单元”后，一旦单元发生故障，可无需变更生产程序数据而照常
进行吸取贴片。
2）设置方法
点击选择单元。
按钮为凸状态时为不使用，凹状态时为使用。
· 无法选择未设置的单元(以浅色文字显示的单元)。
· 将贴片头从不使用状态变为可使用状态时，各贴片头需要返回原点。请根据画面的指示进
行返回原点。
· 将贴片头从“使用”状态变为“不使用”状态时，要使贴片头自动上升，关闭伺服（OFF）。
若所有贴片头的伺服都已关闭，必须手动把不使用的贴片头上升到顶住的位置，进行返回
原点。出现此种情况时，请根据画面的指示进行操作。
3）生产动作
表 8.5-3 指定为不使用时的生产动作
No. 单元 生产动作
1 左贴片头
吸嘴 1
吸嘴 2
吸嘴 3
吸嘴 4
有替换的贴片头而未指定贴片头时，则用替换贴片头进行
贴片。无法贴片时，会在生产开始前检查中显示错误，此
时将无法生产。请修正生产程序。
执行优化时，不会将元件分配给这些贴片头。
2 左 OCC
使用了 BOC 标记识别、区域基准标记识别及台标记识别的
生产程序，在生产开始前检查中会出错，此时将无法生产。
请修正生产程序。
3 右 OCC
使用右 OCC 生产。若在使用单元(功能)中设置了使用台标
记识别时，在生产开始前检查中会出错，此时将不能生产。
请设置为不使用台标记识别。
4
送料器悬浮检测传感器
(前面内侧、前面外侧、后
面内侧、后面外侧)
只需删除功能，即可进行贴片。
5 支撑台挡块 只需删除功能，即可进行贴片。
8-21
第2部 基本编 第8章 机器设置
8-5-9-2 选项使用单元

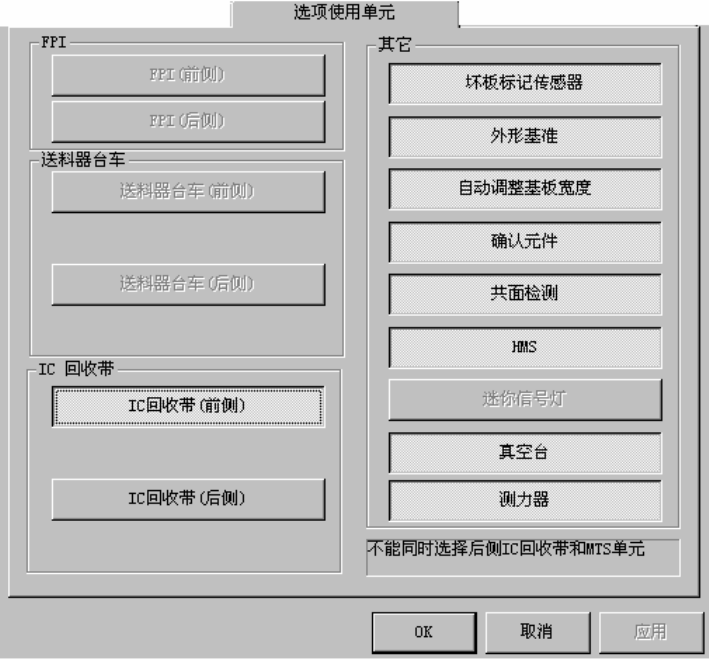

选择“选项使用单元”标签后，会显示如下“选项使用单元设置”画面。
图 8-5-9-2 选项使用单元设置画面
1）设置项目
指定可选单元的使用/不使用。
万一单元发生故障时，通过在本项目中指定“不使用单元”，可以不变更生产程序数据而进
行吸取贴片。
2）设置方法
点击来选择单元。
按钮为凸状态时为不使用，凹状态时为使用。
·以浅色显示的单元为未设置的单元，无法选择。
3）生产动作
生产时被设置为“不使用”的单元功能不能使用外，生产可照常进行。
8-22
第2部 基本编 第8章 机器设置
8-5-9-3 使用单元(功能)
设置软件的“使用“／“不使用”。

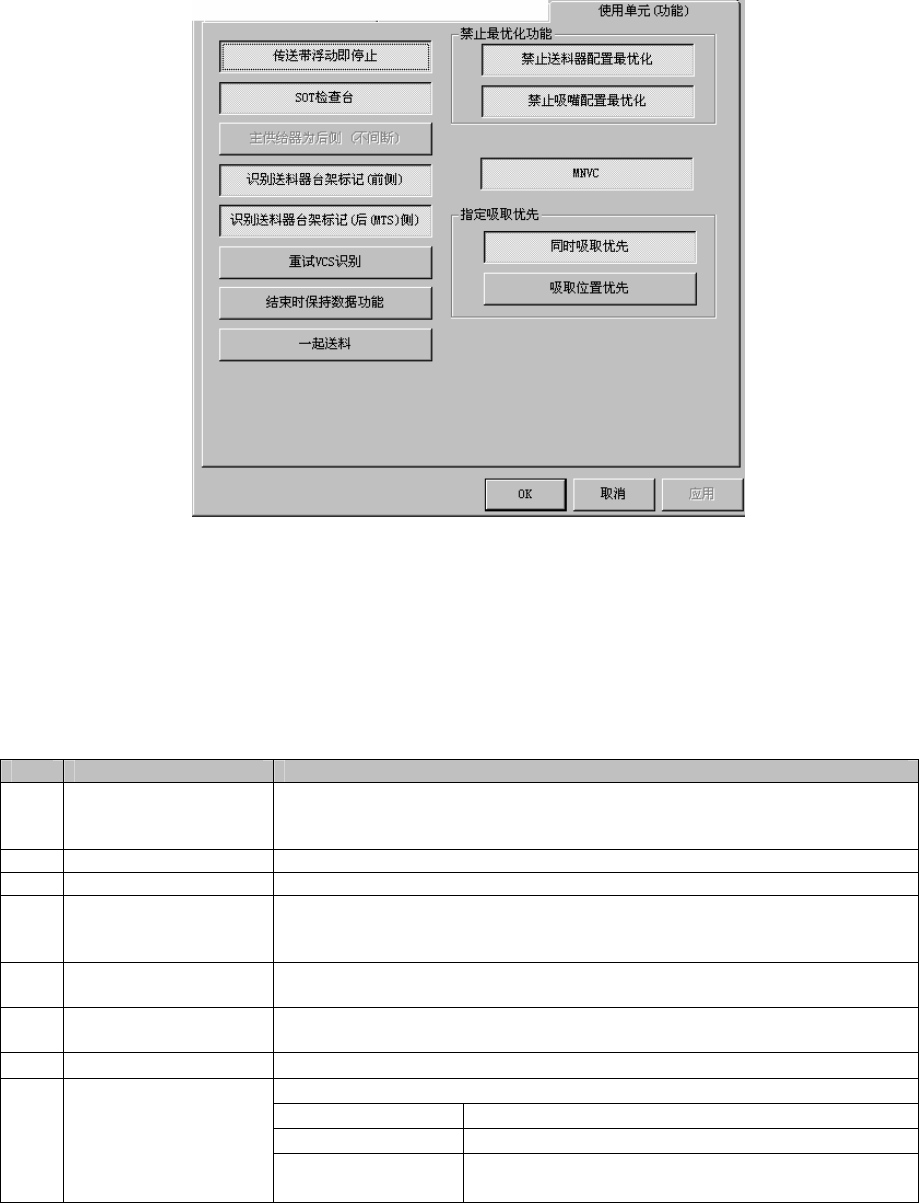

选择“使用单元(功能)”标签后，会显示如下“使用单元(功能)”设置画面。
在 MTS／DTS 使用单元中选中 MTS 时，会显示“识别送料器台架标记（后（MTS）侧）”。
图 8.5.9-3 使用单元(功能)设置画面
1）设置项目
指定各功能的使用/不使用。
2）设置方法
· 点击选择所需功能。按钮为凸状态时为不使用，凹状态时为使用。
· 在MS参数中没有设置的选项不能选择。
3）生产·优化时的操作
表8.5-4 指定为不使用时的操作
No. 单元 生产操作
１ 传送带浮动即停止
在 XY 移动中传感器检查出传送带悬浮时，XY 移动速度会减低。
若在 XY 移动前传感器检查出传送带悬浮时，会询问是否重试传感器检
查。选择“重试”，则传感器重新检查。选择“取消”则退出生产。
2 识别送料器台架标记 忽略台标记识别，进行生产。
3 SOT 检查台 不能在追踪菜单中指定 SOT 方向检查。
4
主供应器为后侧(不
间断)
主送料器台在前面(主机正面)。
·不按照传送基准。
·优先执行“操作选项”→“使用单元”标签上的交替设置。
5 重试 VCS 识别
在 VCS 引脚元件识别中，对不同批量的光亮差别产生的识别错误，不进
行识别的重试。
6 MNVC 不进行图像定心。当仅有设置为图像定心的元件时，在生产开始前显示
错误提示信息。
7 结束时保持数据功能 退出主桌面画面时不保存已读取的生产程序信息。
下列情况时不执行一起送料（统一顶推送料器）。
基板传送结束时 统一顶推所使用的送料器元件
不间断生产模式时 统一顶推单侧台架的送料器元件
8
一起送料
因元件用完等更换送
料器台架时
仅对更换后的送料器台架上尚未在基板上贴片的元件送
料器执行一起送料（统一顶推）
8-23
