第2部 基本编 第8章 机器设置
8-5-14 坏板标记传感器示教
当坏板标记的颜色和基板的颜色难以区别时，应对传感器的灵敏度进行设置。
在基板记上坏板标记时，应尽量选择水平位置。
选择坏板标记传感器示教后，将显示下列[坏板标记传感器示教]设置画面。从[摄像机]和[传
感器]选择坏板标记的识别方法，使用 OCC 时，要设置阈值。
[设置 OCC 坏板标记阈值]有效
选择[传感器]后的状态
[自动检测临界值]有效
选择[摄像机]后的状态
图
8.5.14-1 设置坏板标记传感器示教画面
设置方法
选择坏板标记检测单元。
要使用 OCC 识别坏板标记时选择[摄像机]，使用坏板标记传感器识别坏板标记时选择[传感器]。根
据选择单元切换设置项目，进行各设置项目的示教。
8-34
第2部 基本编 第8章 机器设置
① 选择[摄像机]时
用 HOD，通过摄像机示教进行输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
在[无标记位置]框内指定标记周围与标记有对比度的位置。
把光标放在 OCC 坏板标记阈值设置位置上，按 CAMERA 键进行示教。
② 选择[传感器]时
用 HOD，通过摄像机示教输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
输入 XY 位置后进行临界值自动示教。
执行操作
① 设置 OCC 坏板标记阈值的操作

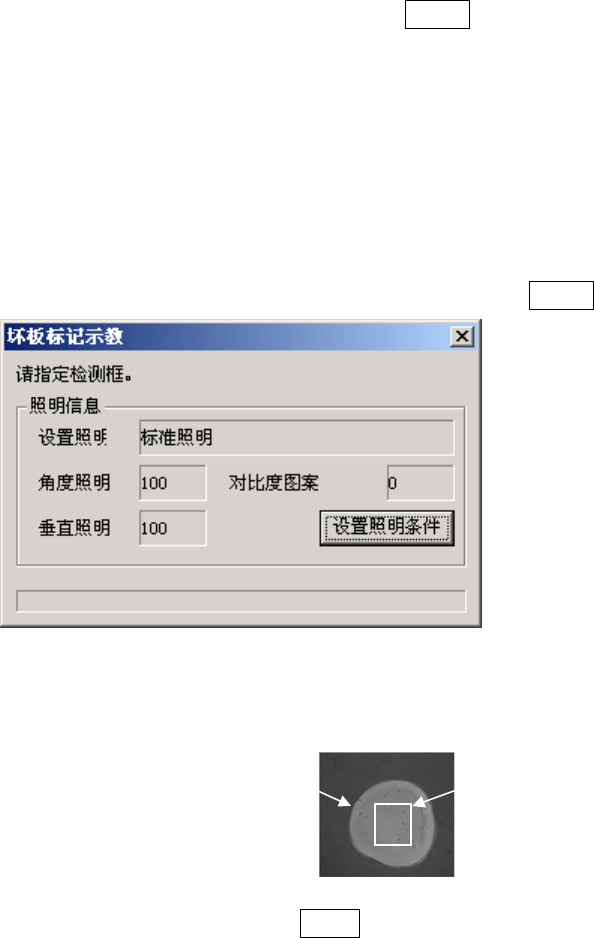

把光标对准设置 OCC 坏板标记阈值的编辑框，按下 HOD 的 CAMERA 键开始示教。
确认坏板标记位置的坐标后，指定检测框（左上、右下）。
设置检测框时，其位置选在标记里面，具体请参考下图。
标记
检测框
用
HOD 的方向键变更检测框尺寸，按 ENTER 键确认。
8-35
第2部 基本编 第8章 机器设置

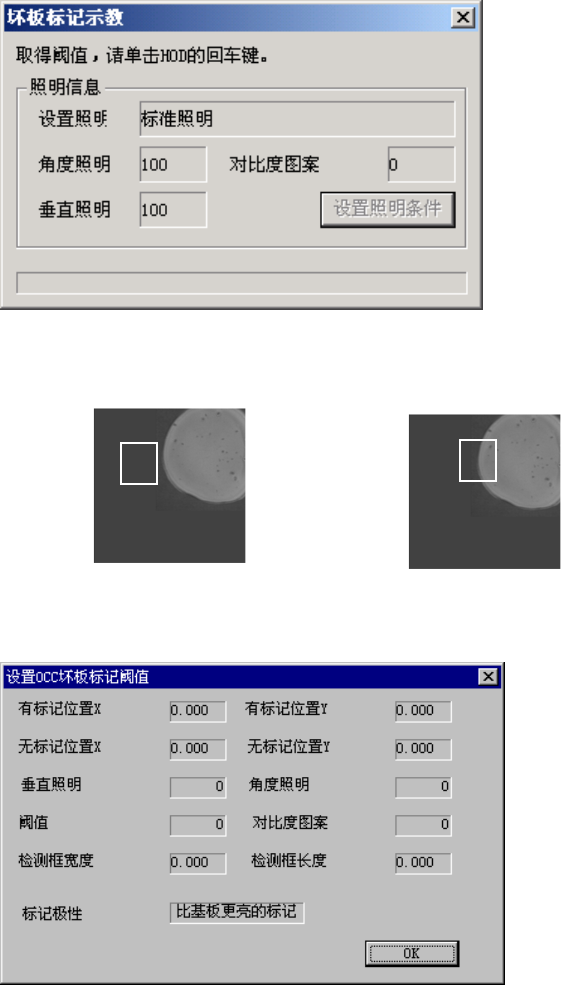

确认检测框后，进行取得阈值的操作。交互进行有标记位置与无标记位置的识别操作。
进行上述动作时，请注意无标记检测框不要跟标记重叠。
OK NG
经测定，取得阈值后，显示结果。
② 临界值的自动示教
选择[执行]后，显示坏板标记传感器[初始化中…]对话框，进行坏板标记传感器初始化。
之后，显示坏板标记传感器示教[执行中…]对话框，自动执行示教。
8-36
