第1部 基本篇 第4章 生产程序制作
3) 共面性检查的操作
将程序完成至“图像数据”，从菜单栏中单击“机器操作”/“检查”/“共面检查”。
显示如下画面。
图 4-5-4-3-5-1 共面性检查
① 检查对象元件
显示为进行共面性检查所需的元件内容。
② 取得参数
当共面性检查不稳定时，变更设定值中的电极亮度临界值、扫描位置偏移(仅引脚元件)，
以获的可稳定测量的参数。检测次数为设定次数的倍数，最大有可能达到设定次数×20
次。
● 取得按钮：进行获得共面性参数的处理。
③ 被检查元件的吸取位置
显示吸取元件的吸取位置的内容。可改变前一替代元件及下一替代元件的吸取位置。当没
有吸取数据时，不显示各项目，也不能进行吸取位置的变更、供料器顶推和示教。
● 送料
顶推一下供料器，搬出元件(32mm的纸带除外)。
● 把检查（示教）结果反映在吸取数据
选择是否将使用HOD进行示教的结果反映在吸取数据中。不选择时，坐标仅适用于此次吸
取时。
④ 使用 Head
可以选择与图像识别检查相同的贴片头。详细情况请参见图像识别检查的“使用贴片头”。
4-201
第1部 基本篇 第4章 生产程序制作

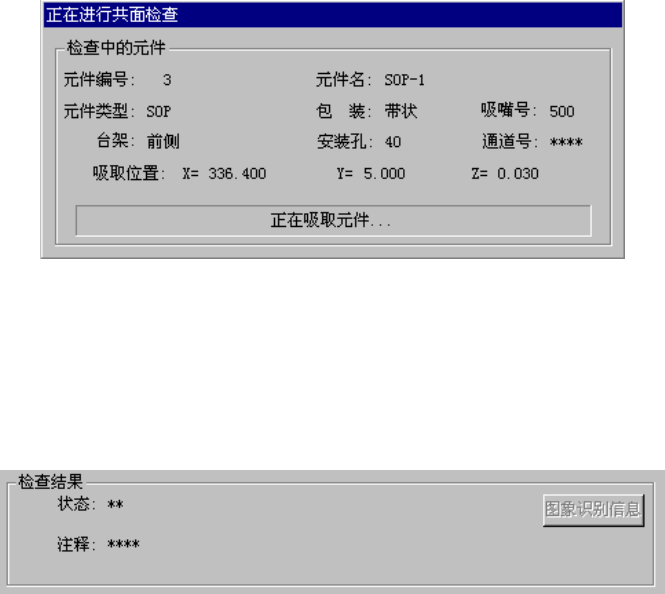

⑤ 正在进行共面性检查的画面
在共面性检查中，显示如下画面。显示进行检查的元件内容/吸取位置，并依次显示进行
中的处理内容。
图 4-5-4-3-5-2 正在进行共面性单独检查
⑥ 共面性检查结果
检查后，检查结果被显示在共面性检查结果中。可进行检测时显示“OK”，不能进行时显
示“NG”，并在注释栏中显示错误原因。
图 4-5-4-3-5-3 检查结果
① 图象识别信息
如果检查结果为 NG，则不能显示错误的详细信息。
显示的错误的详细信息可参照过去的 16 个数据。
⑦ 检查按钮
进行共面性检查。
⑧ 返回按钮
结束共面性检查，返回原来的画面。
4-202
第1部 基本篇 第4章 生产程序制作
4-5-4-3-6 检查速度
本项功能用于：通过模拟动作，对元件的吸取、识别、贴装时的 XY
θ
偏移值进行检查，以判断生
产程序的速度是否适宜。

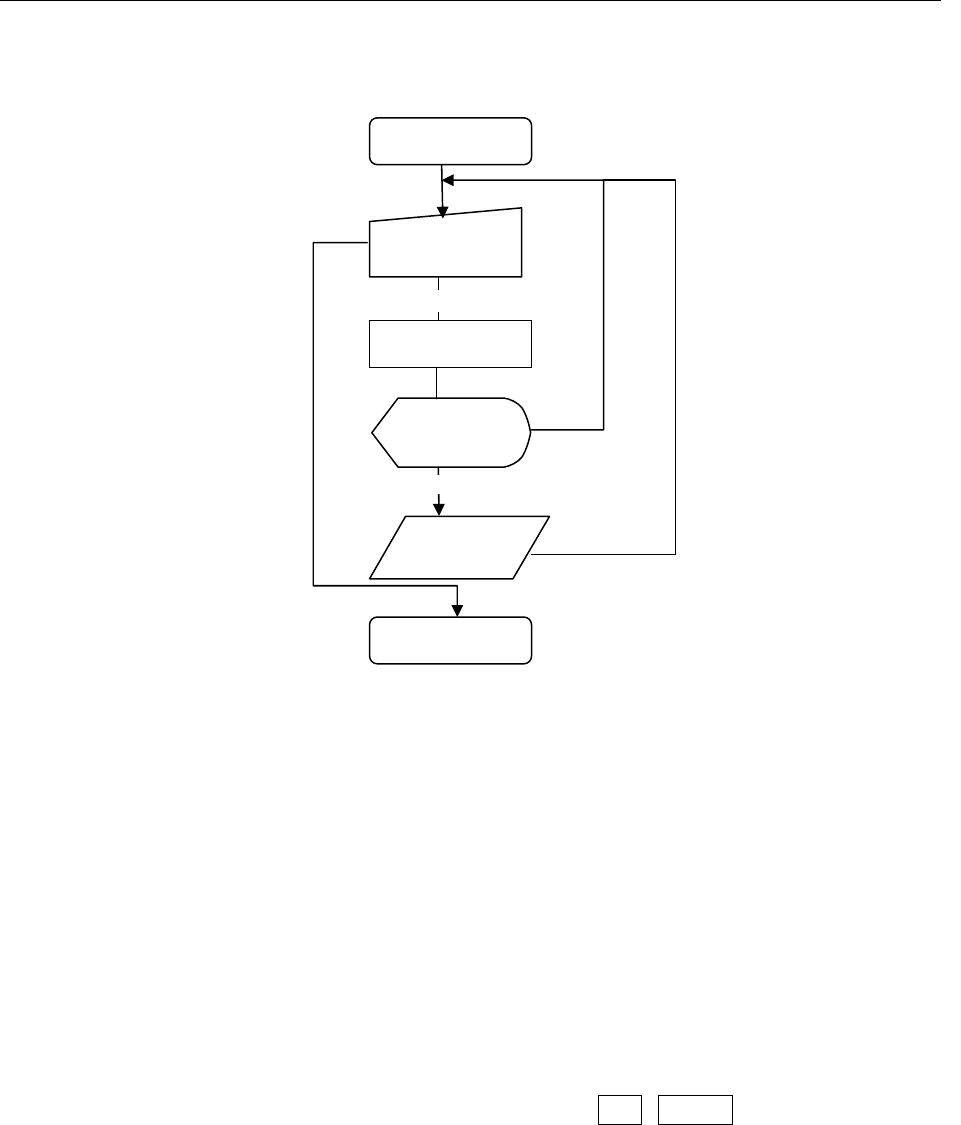

检查速度功能流程概要，请见下图。
开始检查速度
设定条件
（
对话框
）
确认速度检查
将结果存如
生产程序
显示结果
（对话框）
结束
开始检查
确定
取消
图 4-5-4-3-6-1 检查确认速度流程图
(1) 检查速度的操作方法
检查速度操作概要
• 从菜单中选择 [检查速度] ，显示[以元件数据速度确认] 画面。
• 在[以元件数据速度确认] 画面上设置检查内容。
• 选择[检查]（[F10] 键）按钮：开始执行检查，检查结束后显示检查结果。
• 在检查结果画面上选择 [确定]（[F8] 键）时：将该检查结果输入到元件数据里，并
返回检查元件数据速度画面。
• 在检查结果画面上选择 [取消] （ESC 键）时：不输入检查结果，返回[检查元件数据
速度]画面。
• 在[以元件数据速度确认]画面上，可以用 HOD 的 NEXT，PREVIOS 或 [F5] 键，[F6] 键
向替代元件移动。
