第2部 功能详解篇 第6章 通用图像
第 6 章 通用图像元件
6-1 通用图像元件
6-1-1 概要

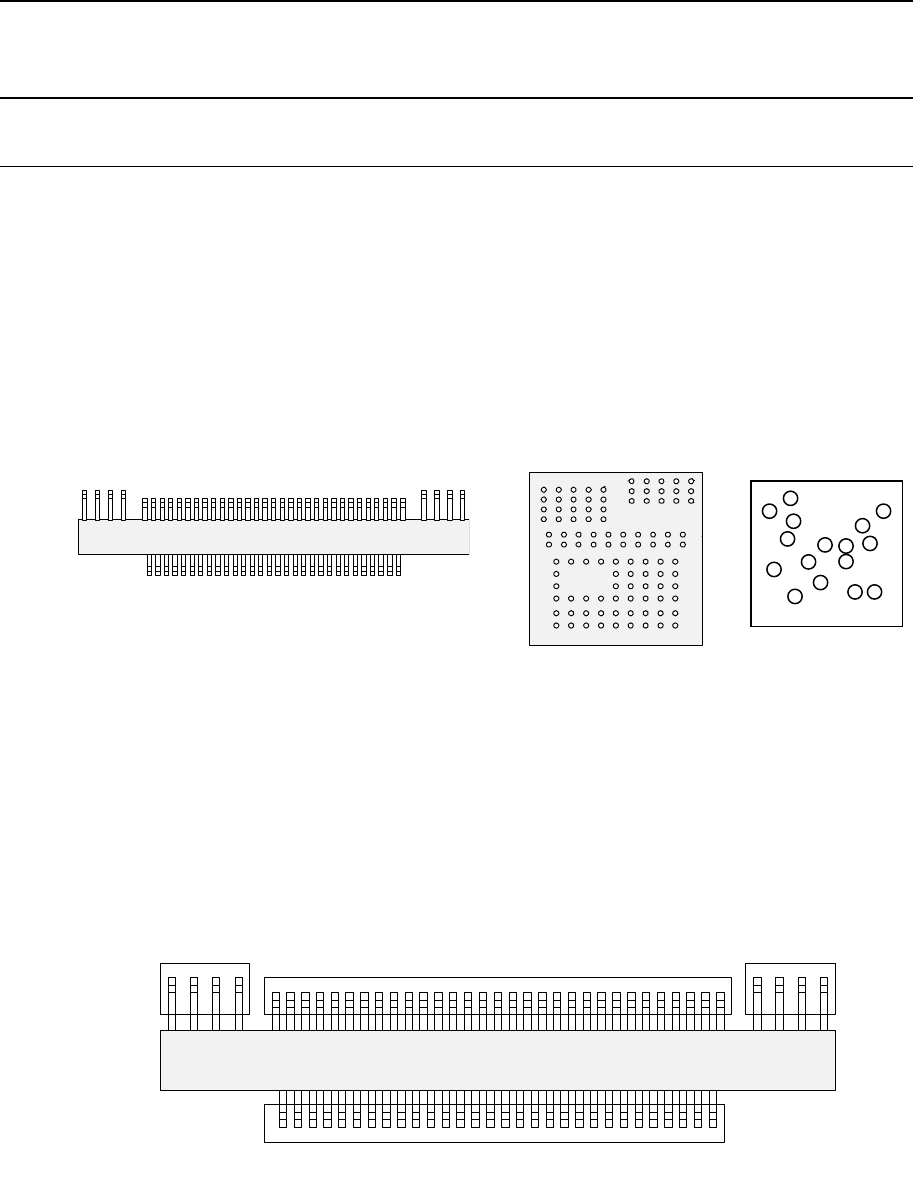

具有多个间距引脚的元件、具有不同尺寸引脚的元件、具有在任意位置上有引脚的元件(一
般称多引脚元件，图6-1-1-1)和具有多种排列的区域阵列元件(一般称复合阵列元件，图6
-1-1-2)、在任意位置上配置有球或平面的元件等(一般称随机配置元件：图6-1-1-3)、以
及外形有角或边的元件(外形元件)，按通用图像元件来对待。
●这些元件按副元件种类可分为:
·多引脚元件 → 引脚元件类
·复合阵列元件、随机配置元件 → 球元件类
·外形元件 → 外形元件类
球元件类(复合阵列元件)
随机配置元件
类( )
俯视图
仰视图
相同识
别要素(元件)的集合被称为“元件组”。亦即；元件是指一个引脚或球；元件组是
指大小相同的元件(引脚或球)的集合。
把排列相同的通用图像元件组作为一个元件组，通过对各个元件组进行定义，可求出元件
的中心。图6-1-4由4个元件组构成。
4 组 3 组 2 组
1 组
图 6-1-1-1 图 6-1-1-3图 6-1-1-2
俯视图
图 6-1-1-4
通用图像元件的规格、限制事项请参见“1-6-3 对象元件及
识别方式”。
6-1
第2部 功能详解篇 第6章 通用图像
6-1-2 通用图像元件的数据制作概要
通过制作各元件组的数据来制作通用图像元件的数据。
各元件组的数据制作应在输入下述各项后进行：
①元件的信息(引脚或球、以及其大小、形状等)
②元件的数目与元件间的间距
③从元件识别中心位置到第1元件
※
的距离
※第 1 元件的定义如下。
·球元件
元件组内左下角的球。
·引脚元件
下底面最左、右底面最下、上底面最右、左底面最上的引脚。

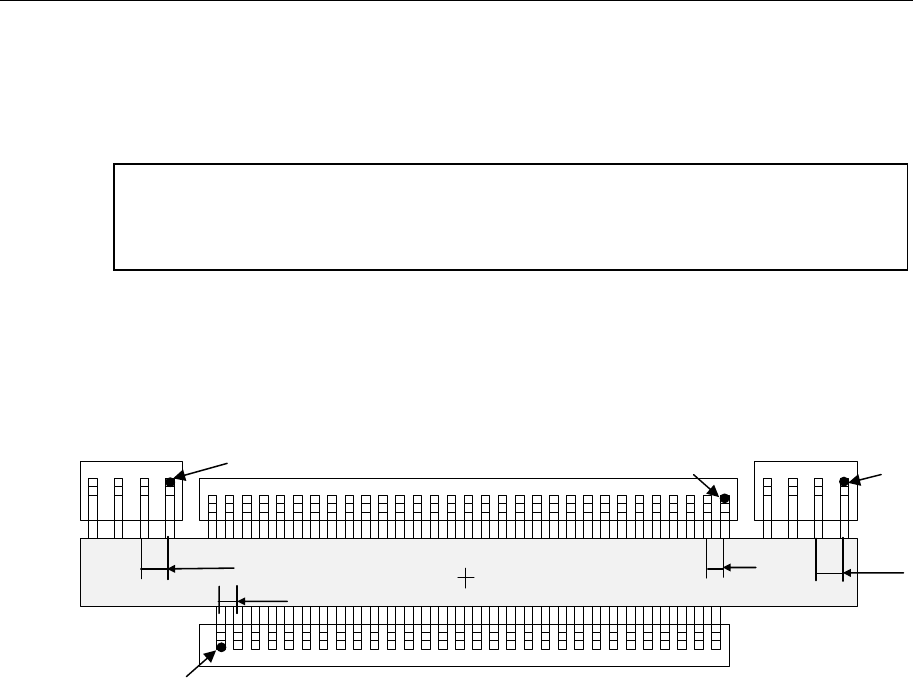

例)
在下述通用元件的情况下，制作 4 个元件组数据(单位：mm)。
此处省略了上述①的元件信息的输入方法。有关输入方法的详细说明，请参照从下页开始
的内容。
4 组 3 组 2 组
1 组
(-
17,4)
(15,4)
(21.5,4)
1.5
1
元件识别中心位置
1.
5
●第1元件组
·元件的数目及元件间的间距
数目：30，间距：1
·从元件识别中心位置到第1元件的距离
X：-14.5，Y：-4
●第2元件组
·元件的数目及元件间的间距
数目：4，间距：1.5
·从元件识别中心位置到第1元件的距离
X：21.5，Y：4
●第3元件组
·元件的数目及元件间的间距
数目：31，间距：1
·从元件识别中心位置到第1元件的距离
X：15，Y：4
●第4元件组的数据制作
·元件的数目及元件间的间距
数目：4，间距：1.5
·从元件识别中心位置到第1元件的距离
X：-17，Y：4
输入以上信息，即可完成通用图像数据的制作。
※括号内的数字为到元件
识别中心位置的距离
(0，
0)
1
(-
14.5,-4)
6-2
第2部 功能详解篇 第6章 通用图像
6-2 输入项目
作为通用图像经“元件”而被设定的元件，在“图象数据”的“表格”画面中将显示“元
件要素”按钮。
图 6-2-1 通用图像元件的表格画面
点击“元件要素”，显示如下的通用图像元件数据制作画面。
图 6-2-2 通用图像元件数据制作的初始画面
●元件类型：选择QFP等引脚元件或BGA等的球元件或外形识别元件。
●定义数据格式
◇元件组/元件格式
：是指定引脚、球等识别要素(元件)，定义(间距、数量)相同识别要
素的集合(元件组)，指定该组的方向、位置的数据定义。在制作“多
引脚元件”和“复合阵列元件”数据时选择。
◇扩展列数据格式
：是用X、Y坐标来逐一指定并配置识别要素(球、平面)的数据定义。
在制作“随机配置元件”数据时选择。
●元件组列表
：用一览表来显示制作完成的元件组。
制作新建元件组时，请单击“增加”按钮，并在已存在的元件组编辑上单击“编辑”按钮。
6-3
