第1部 基本篇 第2章 生产 ２ 贴片跟踪 在生产运行前显示生产程序的贴片点一览， 进行贴 片点的追踪，确认元件的贴片。 3 测量基板贴装高度 运行生产之前测量生产程序里设置的贴装点的 基 板高度。 4 测量元件贴装高度 测量生产程序里设置的贴装点的 贴片元件的高 度。 支援 5 简易准备 生产开始前进行准备工作 １ 设置元件数量 显示设置元件数量的画面。 对各种吸取数据设置元件数量。 ２ 操作选项 显示操作选项画面。 设置生产中的操作…
第1部 基本篇 第2章 生产
2-2-3 生产主菜单的构成
主菜单 下拉式菜单 子菜单 内容
１ 打开
读入生产程序文件。
参见程序编辑中的“打开”
２ 保存
保存编辑好的生产程序。参见程序编辑中的“保
存”
３ 另存为
改变程序的文件名后另存为。参见程序编辑中的
“另存为”。
４ 删除继续生产文件
把生产程序中的继续生产文件删除掉。
５ 设备信息的取得
取得设备信息，保存在文件中
6
设备信息的保存 将生产程序信息用 CSV 形式保存。
１ 文件
7 退出
结束生产。
１ 工具栏
切换工具栏的显示/不显示。 ２ 显示
２ 状态栏
切换状态栏的显示/不显示。
１ 生产条件画面
显示生产启动画面。
显示基板生产条件、试打条件、空打条件、操作
选项中设置的内容。
此外，需要设置共同设置项目、基板生产运行时、
试打运行时、空打运行时的条件。
1 生产设备状
态
显示生产开始时的画面。显示生产运行中的设备
状态。
２ 生产状态
2 生产状态
显示生产开始时的画面。显示生产运行中的数据
(步骤 No.等)。
１ 综合 显示生产程序储存的固有数据。
２ 前面 显示在前侧每一个吸取位置(吸取数量等)的储
存数据。
３ 后面 显示每一后侧每一个存储数据。
４ 托架(DTS) 显示每一层托架的储存数据。
５ MTS 显示每一层 MTS 的储存数据。
６ 吸取率 显示所有吸取装置的吸取位置，或显示各层的最
差顺序的吸取率。
３ 生产管理信息
７ 清除 将已储存的生产管理信息全部清除。
４ 生产情报
显示生产运行中的数据(总实装率等) 。
５ 传送状态
显示传送道的传感器状态及 I/O 状态。
生产空转时，也进行搬运动作。
３ 窗口
6 生产操作情报
以图形显示单位时间生产操作信息(基板生产数
量)。
４ 生 产 １ 检查生产程序
在生产运行前，进行生产程序的检查。
2-4
第1部 基本篇 第2章 生产
２ 贴片跟踪
在生产运行前显示生产程序的贴片点一览，进行贴
片点的追踪，确认元件的贴片。
3 测量基板贴装高度
运行生产之前测量生产程序里设置的贴装点的
基
板高度。
4 测量元件贴装高度
测量生产程序里设置的贴装点的贴片元件的高
度。
支援
5 简易准备
生产开始前进行准备工作
１ 设置元件数量
显示设置元件数量的画面。
对各种吸取数据设置元件数量。
２ 操作选项
显示操作选项画面。
设置生产中的操作选项。
３ 数据变更 一部分元件数据可进行变更。
４ 自动基板宽度调整 显示自动基板宽度调整画面。
１ 未贴片列表 显示未贴片列表画面 ５ 重试列表
２ 供给装置信
息
显示供给装置信息画面。
１ 单独验证
２ 连续验证
３ SOT 单独检查
４ SOT 连续检查
可以执行验证·SOT 检查。
５ 激光高度检
查
可执行激光高度检查。
５
工具
６ 检查
6 VCS 脏污检查
可执行 VCS 脏污检查。
６ 帮助 １
CX-1 帮助
显示 CX-1 的帮助
2-5
第1部 基本篇 第2章 生产
2-3 装置的启动和结束
2-3-1 启动装置

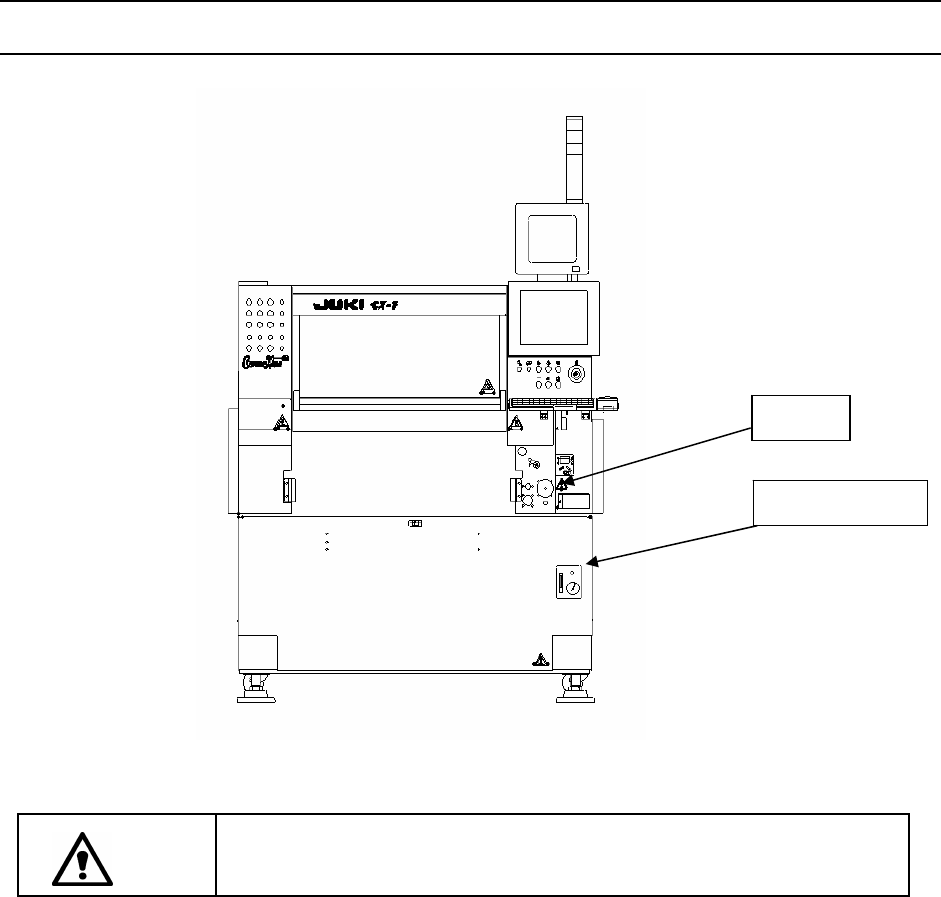

1) 把主机正面右侧的“主开关”向右旋转，接通电源。
主开关
ＨＤＤ显示灯
图 2-3-1-1 主机正面图
注意
当 HDD 显示灯点亮时，请勿关闭主开关，否则会导致 HDD 故障。
2-6
