第1部 基本篇 第4章 生产程序制作
4-5 其他功能
4-5-1 编辑
4-5-1-1 编辑菜单
该功能是制作程序的辅助功能。
图 4-5-1-1 编辑菜单命令
※ 选择范围
进行剪切或复制时，请预先选择删除或复制的范围，然后再进行操作。
范围选择以行为单位。
选择范围的方法
鼠标(跟踪球) 拖拽鼠标，被选择行呈反色显示。
键盘
按住“SHIFT”键的同时，按下“↓”或“↑”键，则被选择
的行呈反色显示。
4-131
第1部 基本篇 第4章 生产程序制作
1) 剪切
剪切被选中的行。
* 本项命令，在使用排序功能时，不能选择。
2) 删除
删除被选中的行。
* 本项命令，在使用排序功能时，不能选择。
3) 复制
将选中的行登录到内存中。在数据中粘贴时，请执行下面的粘贴命令。
4) 粘贴
粘贴用上述复制命令选择的范围。
选择粘贴命令，则显示以下画面。
图 4-5-1-2 粘贴对话框
①复制次数 ：指定复制次数。
②X 间距 ：指定 X 方向的贴片位置的增加部分或减少部分。
③Y 间距 ：指定 Y 方向的贴片位置的增加部分或减少部分。
④确定 ：执行粘贴。
⑤取消 ：中止粘贴。
4-132
第1部 基本篇 第4章 生产程序制作
● 执行结果例
元件 ID X Y 角度 元件名
R1 5.000 10.000 45.00 1608-A
R2 10.000 10.000 0.00 1608-A
复制次数： 3 X 间距： 0.500
Y 间距： 1.000
# 5.500 11.000 45.00 1608-A
# 10.500 11.000 0.00 1608-A
# 6.000 12.000 45.00 1608-A
# 11.000 12.000 0.00 1608-A
# 6.500 13.000 45.00 1608-A
11.500 13.000 0.00 1608-A
·复制块将被插入指定行的上方。
·元件 ID 全部为“#”。

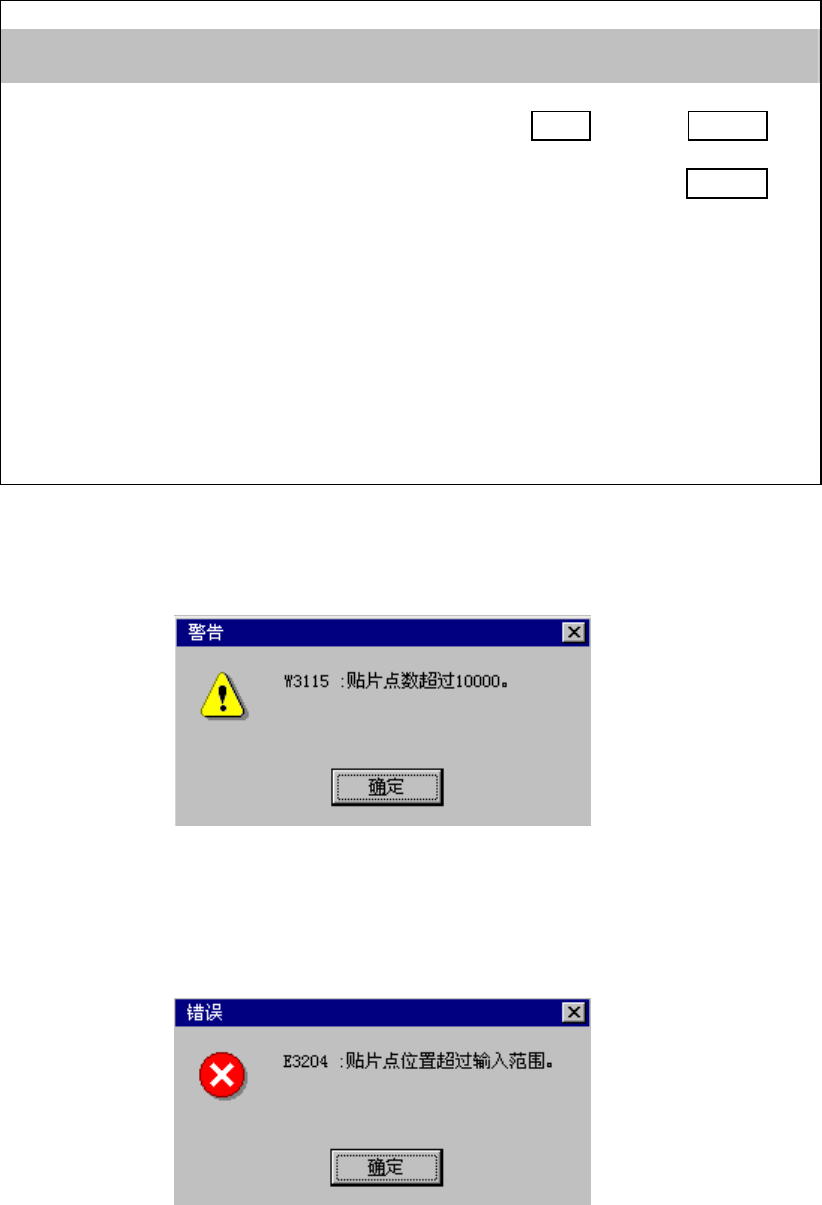

※ 在以下情况下时发生错误，并显示错误信息。
① 数据数超过可输入的最大件数。
图 4-5-1-3 贴片点数超出范围
·确定：停止复制。此时，所有数据将不被复制。
② 贴片位置超出基板或电路的范围。
图 4-5-1-4 贴片位置超出范围
·确定：继续复制。复制数据上出现超出范围的标记。
·取消：停止复制。
4-133
